ASTM A182 / ASME SA182 F317L / 1.4449 สแตนเลส
แฟลนจ์ระยะวงแหวน, หรือที่รู้จักกันในชื่อตาบอด, เป็นประเภทของปรับ flange ที่ใช้ในการแยกหรือแยกส่วนของท่อ. มันประกอบด้วยคู่ของแผ่นโลหะที่เชื่อมต่อกันโดยเล็ก,ชิ้นโลหะตรงเมื่อติดตั้งในท่อระหว่างสอง flanges, flange ระยะแหวนอนุญาตการบํารุงรักษา, ตรวจสอบหรือการปรับปรุงสายง่ายพวกมันเป็นองค์ประกอบที่สําคัญในอุตสาหกรรมมากมาย, การให้ระยะห่างและการสอดคล้องที่น่าเชื่อถือ เพื่อให้การทํางานที่มีประสิทธิภาพและปลอดภัยของระบบและอุปกรณ์ท่อ
ชนิด:
-

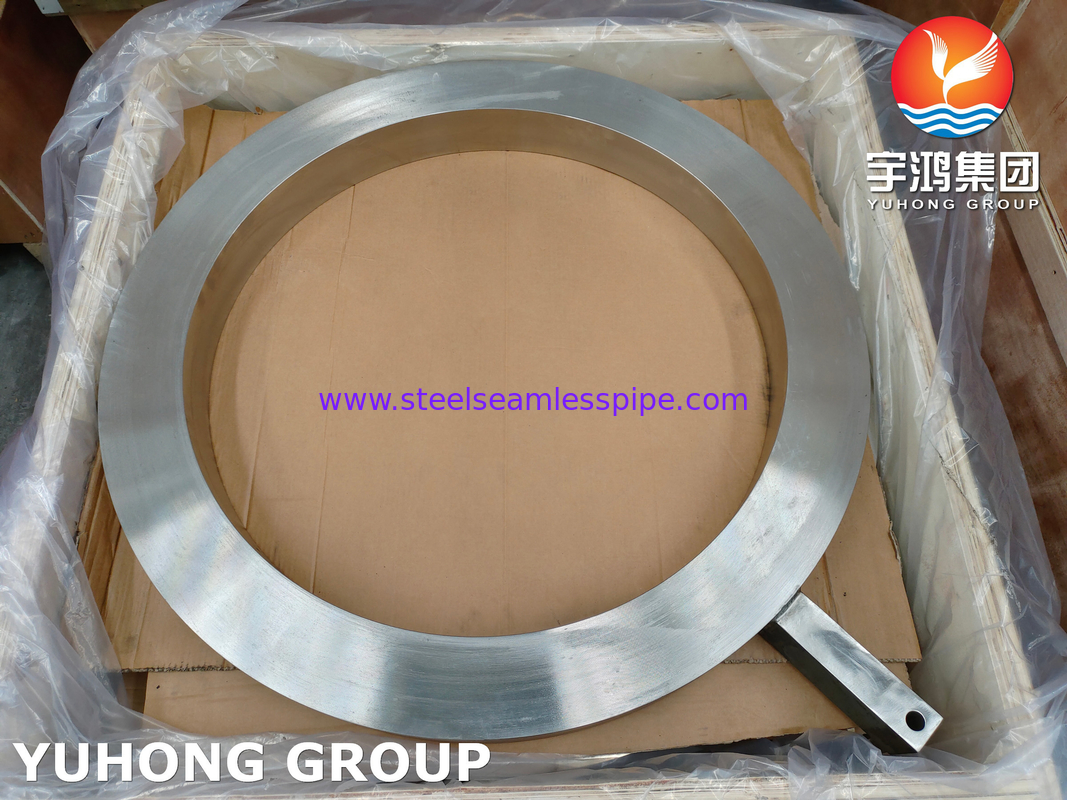

เครื่องแยกวงแหวน: เครื่องระยะวงกลมที่เข้ากันระหว่างฟลานจ์ เพื่อรักษาช่องว่างเฉพาะ
-
เครื่องระยะระยะ: มีรูปร่างคล้ายกับกระบะ, เครื่องระยะนี้ถูกใช้ในแอปพลิเคชั่นที่ต้องการรูปร่างที่สําคัญหรือเฉพาะเจาะจงเพื่อรักษาระยะ.
ประโยชน์:
-
ความทนทานต่อการกัดกร่อน: การก่อสร้างจากสแตนเลสประกันผลงานที่ยั่งยืน แม้ในสภาพแวดล้อมที่รุนแรง
-
ความทนทาน: ความแข็งแรงสูงและความทนทานต่อการใช้งาน ทําให้เครื่องระยะนี้มีความน่าเชื่อถือสําหรับการใช้งานระยะยาว
-
ความแม่นยํา: รับประกันระยะห่างและการสอดคล้องที่แม่นยํา ซึ่งเป็นสิ่งสําคัญสําหรับการทํางานอย่างถูกต้องของระบบและอุปกรณ์ท่อ
-
ความหลากหลาย: มีให้เลือกในขนาดและการจัดทําที่แตกต่างกัน เพื่อตอบสนองกับการใช้งานและความต้องการที่แตกต่างกัน
-
การติดตั้งง่าย: ออกแบบเพื่อการติดตั้งและถอดออกง่าย เพื่ออํานวยความสะดวกในการบํารุงรักษาและซ่อมแซม
ประเภทที่เทียบเท่าของ ASME SA182 F317L
| STANDARD |
โรงงาน NR |
UNS |
JIS |
EN |
| SS 317 |
1.4449 |
S31700 |
SUS 317 |
รางวัล |
| SS 317L |
1.4438 |
S31703 |
SUS 317L |
X2CrNiMo18-15-4 |
องค์ประกอบทางเคมีของ ASME SA182 F317L Flange เหล็กไร้ขัด
| เกรด |
C |
Mn |
ใช่ |
P |
S |
Cr |
โม |
นี |
Fe |
| SS 317 |
0.08 สูงสุด |
2.0 สูงสุด |
1.0 สูงสุด |
0.045 สูงสุด |
0.030 สูงสุด |
18.00 2000 |
30.00 ¢ 4.00 |
11.00 ¢ 1500 |
57.845 นาที |
| SS 317L |
0.035 สูงสุด |
2.0 สูงสุด |
1.0 สูงสุด |
0.045 สูงสุด |
0.030 สูงสุด |
18.00 2000 |
30.00 ¢ 4.00 |
11.00 ¢ 1500 |
57.89 นาที |
ความแข็งแรงทางกลของASME SA182 F317L แฟลนจ์เหล็กไร้ขัด
| ความหนาแน่น |
จุดละลาย |
ความแข็งแรงในการดึง |
ความแข็งแรงของผลผลิต (0.2% Offset) |
ความยาว |
| 7.9 g/cm3 |
1400 °C (2550 °F) |
พีซี ¥ 75000, เอ็มพีเอ ¥ 515 |
พีซี 30000, เอ็มพีเอ 205 |
35 % |
| 7.9 g/cm3 |
1400 °C (2550 °F) |
พีซี ¥ 75000, เอ็มพีเอ ¥ 515 |
พีซี 30000, เอ็มพีเอ 205 |
35 % |
ASME SA182 F317L แฟลนจ์เหล็กไร้ขัด
| มาตรฐาน |
ประเภท |
กว้าง |
กว้างวงกลมของบอลท์ |
จํานวน Bolts |
ขนาดของบอลท์ |
กว้างของหลุมบอลท์ |
| AS4087 |
PN14 |
95 |
67 |
4 |
M12 |
14 |
| AS 2129 แฟลนจ์ |
ตาราง C |
95 |
67 |
4 |
13 |
14 |
| ตาราง D |
95 |
67 |
4 |
13 |
14 |
| ตาราง E |
95 |
67 |
4 |
13 |
14 |
| ตาราง F |
95 |
67 |
4 |
13 |
14 |
| ตาราง H |
114 |
83 |
4 |
16 |
17 |
| ตาราง J |
114 |
83 |
4 |
16 |
17 |
| ANSI B165 |
ANSI 150 |
89 |
60 |
4 |
13 |
16 |
| ANSI 300 |
95 |
67 |
4 |
13 |
16 |
| ANSI 600 |
95 |
67 |
4 |
13 |
16 |
| ANSI 900 |
121 |
83 |
4 |
19 |
22 |
| ANSI 1500 |
121 |
83 |
4 |
19 |
22 |
| ISO 7005 (DIN) แฟลนจ์ |
PN6 |
80 |
55 |
4 |
M10 |
11 |
| PN10 |
95 |
65 |
4 |
M12 |
14 |
| PN16 |
95 |
65 |
4 |
M12 |
14 |
| PN20 |
90 |
60.5 |
4 |
M14 |
16 |
| PN25 |
95 |
65 |
4 |
M12 |
14 |
| PN40 |
95 |
65 |
4 |
M12 |
14 |
เกรด Flanges
เครื่องขัดเหล็กไร้ขัด: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L ฯลฯ
แฟลนจ์เหล็กแบบสองแบบ: UNS S31803, 2205, S31254 (254SMO)
สายเหล็ก super duplex: UNS S32750, UNS S32760, UNS S32304, S31500
แฟลนจ์เหล็กคาร์บอน: ASTM A105, A105N ฯลฯ
แฟลนซ์เหล็กสแตนเลส: F1, F11, F22, F5, F9, F91 ฯลฯ
นิเคลลอย แฟลนจ์ ดังด้านล่าง
โมเนล 400 & K500
อินคอนเนล 600, 601, 617, 625, 690, 718, X-750.
อินคลอลอย 800, 800H, 800HT, 825, 925.
แฮสเทลโล่ C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3
การใช้งาน
-
ระบบท่อ: ใช้ในท่อเพื่อรักษาระยะทางที่ถูกต้องระหว่างฟลแลนจ์, รับประกันการสอดคล้องที่เหมาะสมและป้องกันความเครียดบนท่อ
-
ภาชนะความดัน: ใช้ในภาชนะความดัน เพื่อให้แน่ใจว่าระยะและการจัดอันดับที่สม่ําเสมอ ซึ่งมีความสําคัญในการรักษาความสมบูรณ์แบบของโครงสร้าง
-
เครื่องแลกเปลี่ยนความร้อน: ใช้ในเครื่องแลกเปลี่ยนความร้อน เพื่อรักษาช่องว่างที่จําเป็นระหว่างส่วนประกอบ เพื่ออํานวยความสะดวกในการถ่ายทอดความร้อนอย่างมีประสิทธิภาพ
-
อุปกรณ์อุตสาหกรรม: พบในเครื่องจักรอุตสาหกรรมต่างๆ ที่ระยะห่างและการจัดอันดับที่แม่นยําเป็นสิ่งสําคัญสําหรับผลงานที่ดีที่สุด
