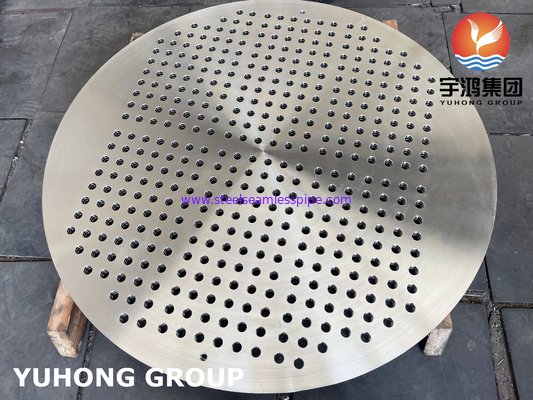

Tubesheets เป็นหนึ่งในองค์ประกอบที่สำคัญที่สุดของ Shell and Tube Heat Exchangersแผ่นท่อมักจะทำจากแผ่นหลอมกลมแบนซึ่งกลึงด้วยรูเจาะสำหรับปลายท่อในตำแหน่งและรูปแบบที่แม่นยำซึ่งสัมพันธ์กันสามารถเจาะและรีมรูท่อได้ และสามารถกลึงด้วยร่องอย่างน้อยหนึ่งร่องที่เพิ่มความแข็งแรงของข้อต่อท่ออย่างมากโรงงานแปรรูปของเราติดตั้งเครื่องจักรที่ทันสมัย ​​รวมทั้งเครื่องเจาะ CNC เพื่อผลิตแผ่นท่อทุกชนิดแผ่นท่อใช้กันอย่างแพร่หลายสำหรับการผลิตเครื่องแลกเปลี่ยนความร้อนในการกำหนดค่าใด ๆกิจกรรมการตัดเฉือนทั้งหมด เช่น การกลึง การเจาะ การรีม การติดเทป การเซาะร่อง และการกัดผิวสามารถดำเนินการได้ตรงตามแบบและข้อกำหนดของลูกค้าเนื่องจากกิจกรรมการเจาะทั้งหมดเป็นโปรแกรมคอมพิวเตอร์และดำเนินการโดยเครื่องจักร CNC ที่ทันสมัย ​​จึงไม่มีข้อผิดพลาดที่อาจเกิดขึ้นจากมนุษย์

วิธีวิเคราะห์ท่อ

แสดงมาตรฐานที่จะใช้สำหรับการวิเคราะห์:

• TEMA - สมาคมผู้ผลิตท่อแลกเปลี่ยน
• ASME - ASME หมวด VIII ส่วนที่ 1 หมวด UHX หรือ ASME หมวด VIII หมวด 2 ส่วนที่ 4
• ตัวเลือกที่เลือกใน Design Code กำหนดว่าซอฟต์แวร์ใช้ Division 1 หรือ Division 2
• PD 5500 (British Code) - British Pressure Vessel Code, Section 3.9, Flat Heat Exchanger Tubesheets
• EN-13445

ประเภทการแลกเปลี่ยน

เลือกประเภทของการแลกเปลี่ยนความร้อน

• U-Tube มี tubesheet เพียงแผ่นเดียวท่อจะงอเป็นรูปตัว "U"สามารถถอดบันเดิลออกเพื่อซ่อมบำรุงได้ แต่ด้านในของท่อจะทำความสะอาดได้ยากกว่าเนื่องจากการโค้งงอ



• ที่ตายตัวมีแผ่นท่อสองแผ่นที่ยึดที่ปลายแต่ละด้านของตัวแลกเปลี่ยนและเชื่อมต่อกันด้วยท่อตรงแผ่นท่อทั้งสองเป็นแบบอยู่กับที่ ดังนั้นการขยายตัวทางความร้อนที่แตกต่างกันสามารถพัฒนาระหว่างเปลือกและท่อบางครั้งจำเป็นต้องมีข้อต่อขยายเพื่อดูดซับการเติบโตของความร้อนคุณต้องเลือก tubesheet exchanger ชนิดตายตัวเพื่อทำการวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ (YUHONG) บนข้อต่อขยาย



• ลอยน้ำมี tubesheet หนึ่งแผ่นที่ยึด (อยู่กับที่) และอีกอันที่เคลื่อนย้ายได้ฟรีเพราะแผ่นเดียวลอย,การขยายตัวทางความร้อนที่แตกต่างกันระหว่างเปลือกและท่อจะถูกดูดซับเครื่องแลกเปลี่ยนประเภทนี้มีความหลากหลายมากที่สุดและมีราคาแพงที่สุดนอกจากนี้ยังสามารถทำความสะอาดท่อได้ง่ายเมื่อเทียบกับท่อแลกเปลี่ยน U-tube
