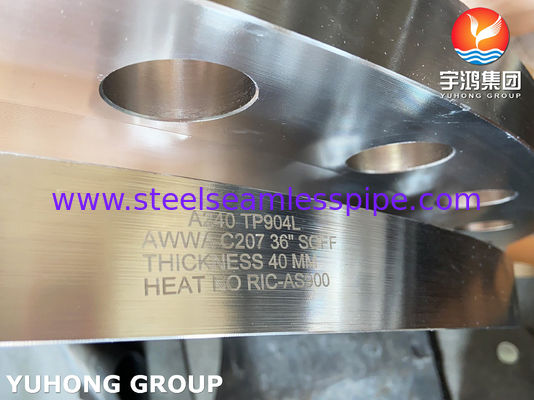

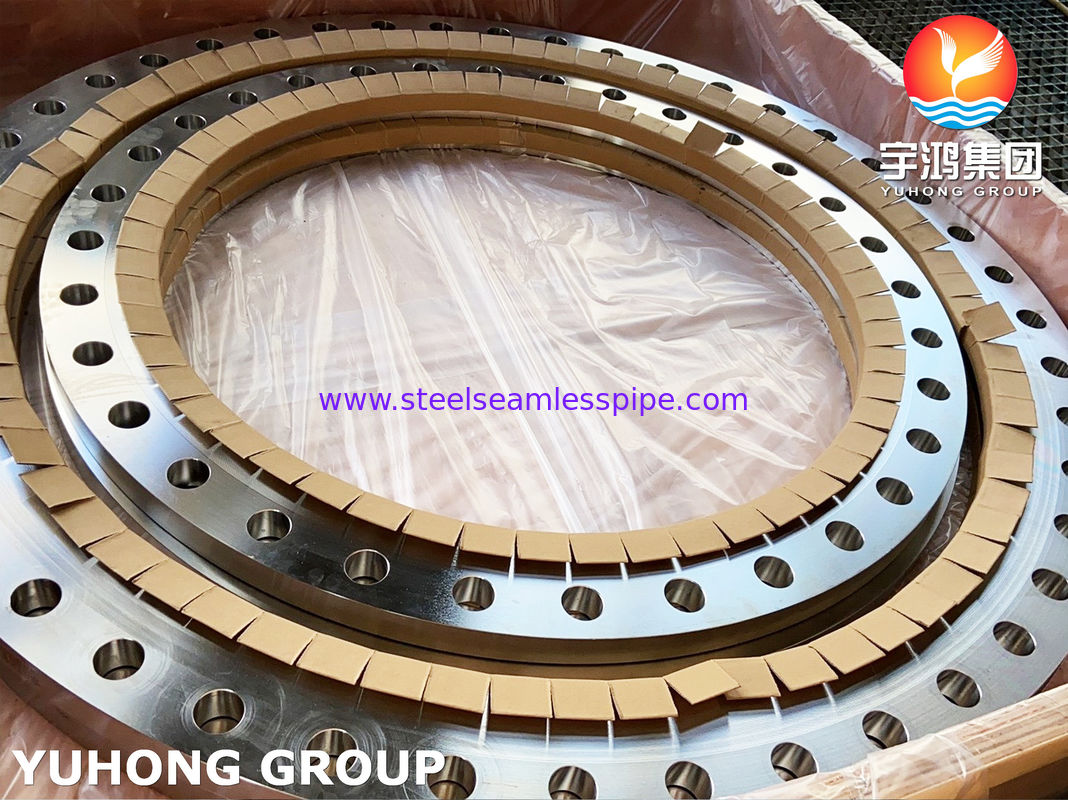

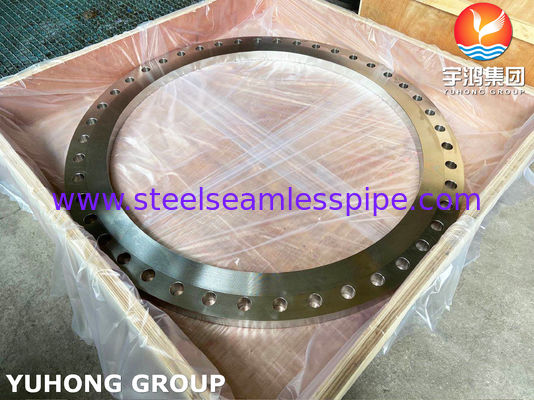

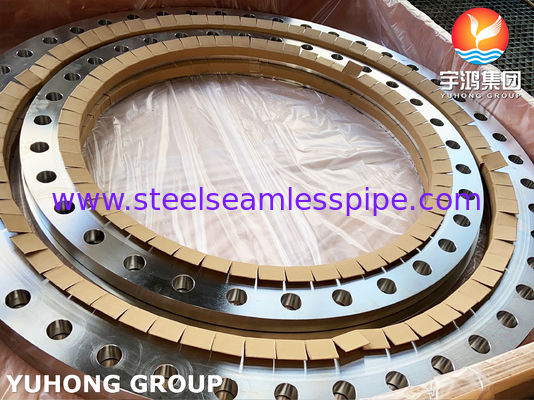

หน้าแปลนสลิปออนที่ผลิตจาก ASTM A240 SS904L พร้อมหน้าแปลนเรียบ AWWA C207 และขนาดที่กำหนดเอง

หน้าแปลนแบบสลิปออนที่ผลิตจากแผ่นสแตนเลส ASTM A240 SS904L UNS N08904 พร้อมหน้าเรียบ ผลิตจากแผ่นสแตนเลส 904L โดยมี UNS N08904 / EN 1.4539 เป็นชื่อเรียกวัสดุที่ใช้กันทั่วไป

แตกต่างจากหน้าแปลนแบบตีขึ้นรูป ผลิตภัณฑ์นี้ผลิตผ่านกระบวนการผลิตจากแผ่น ซึ่งโดยทั่วไปเกี่ยวข้องกับการตัดแผ่น การขึ้นรูปหรือการผลิต การเชื่อมตามที่จำเป็น และการตัดเฉือนด้วยความแม่นยำ กระบวนการผลิตนี้ให้ความยืดหยุ่นสำหรับหน้าแปลนขนาดใหญ่ มิติที่กำหนดเอง และการกำหนดค่าโบลต์เฉพาะโครงการ

หน้าแปลนมีลักษณะเป็นแบบสลิปออนพร้อมหน้าเรียบ (FF) และเหมาะสำหรับการเชื่อมต่อด้วยโบลต์ในระบบท่อสารเคมี กระบวนการผลิต และบริการที่มีการกัดกร่อนอื่นๆ

หน้าแปลน AWWA C207 มีไว้สำหรับติดตั้งกับท่อเหล็ก ข้อต่อ วาล์ว หรืออุปกรณ์อื่นๆ ในบริการสาธารณูปโภคน้ำ มาตรฐานกำหนดหน้าแปลนสองประเภทหลัก: หน้าแปลนแบบสลิปออนชนิดวงแหวน (หรือที่เรียกว่าหน้าแปลนวงแหวน หรือหน้าแปลนแผ่น) และหน้าแปลนแบบปิด ทั้งสองเป็นหน้าแปลนเหล็กที่ไม่มีคอ มาตรฐานยังให้ข้อมูลเพิ่มเติมสำหรับมิติของหน้าแปลนเหล็กที่มีคอในภาคผนวก B

หน้าแปลน AWWA C207 แบ่งออกเป็นสี่คลาสตามขีดจำกัดแรงดันใช้งาน: คลาส B (86 psi), คลาส D (175-150 psi), คลาส E (275 psi) และคลาส F (300 psi) ขีดจำกัดแรงดันเหล่านี้สำหรับสภาวะและอุณหภูมิที่คุ้นเคยในบริการสาธารณูปโภคน้ำ

หน้าแปลนแบบสลิปออนจะถูกวางทับท่อที่เชื่อมต่อก่อนทำการเชื่อม รูเจาะผลิตตามเส้นผ่านศูนย์กลางภายนอกของท่อและการกำหนดค่าผนังที่ระบุ

พารามิเตอร์มิติทั่วไป ได้แก่:

• ขนาดมาตรฐาน
• เส้นผ่านศูนย์กลางภายนอกหน้าแปลน
• เส้นผ่านศูนย์กลางรูเจาะ
• ความหนาหน้าแปลน
• เส้นผ่านศูนย์กลางวงแหวนโบลต์
• เส้นผ่านศูนย์กลางรูโบลต์
• จำนวนรูโบลต์
• ความยาวคอ
• ความเรียบหน้าแปลน
• การตกแต่งพื้นผิวหน้าแปลน

สามารถผลิตมิติได้ตามแบบโครงการหรือข้อกำหนดมิติหน้าแปลนที่ใช้ได้

• การออกแบบหน้าเรียบ (FF)ให้พื้นผิวรองรับปะเก็นที่เรียบตลอดหน้าแปลน
• ควรเลือกการกำหนดค่า FF ร่วมกับหน้าแปลนที่เข้ากันได้ ปะเก็น และระบบโบลต์เพื่อให้แน่ใจว่าการประกอบข้อต่อถูกต้อง

• ท่อกระบวนการทางเคมี
• ระบบถ่ายโอนกรด
• ระบบจัดเก็บสารเคมี
• กระบวนการผลิตกรดฟอสฟอริก
• อุปกรณ์กระบวนการกรดซัลฟิวริก
• การแปรรูปปุ๋ย
• อุปกรณ์เยื่อกระดาษและกระดาษ
• ระบบกำจัดเกลือ
• ท่อกระบวนการทางทะเล
• อุปกรณ์กระบวนการที่มีการกัดกร่อน
• การบำบัดน้ำอุตสาหกรรม

• ถังเก็บสารเคมี
• ภาชนะกระบวนการ
• ท่อถ่ายโอนกรด
• ท่อกระบวนการขนาดใหญ่
• ชุดอุปกรณ์แปรรูปสารเคมี
• เครื่องแลกเปลี่ยนความร้อน
• ปั๊ม
• วาล์ว
• อุปกรณ์ผสม
• ระบบจัดเก็บและถ่ายโอน

SS904L ไม่ควรถือเป็นตัวทดแทนสากลสำหรับ 316L การเลือกควรขึ้นอยู่กับเคมีของกระบวนการจริง อุณหภูมิ และกลไกการกัดกร่อน
