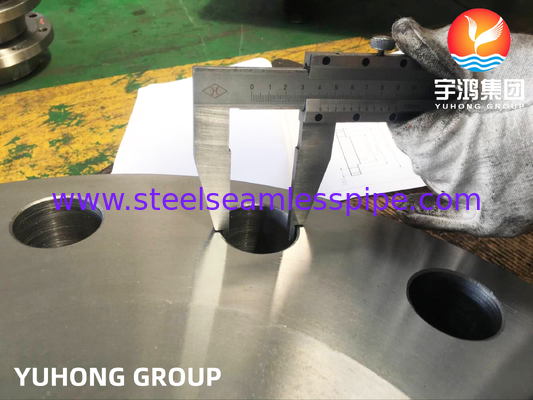

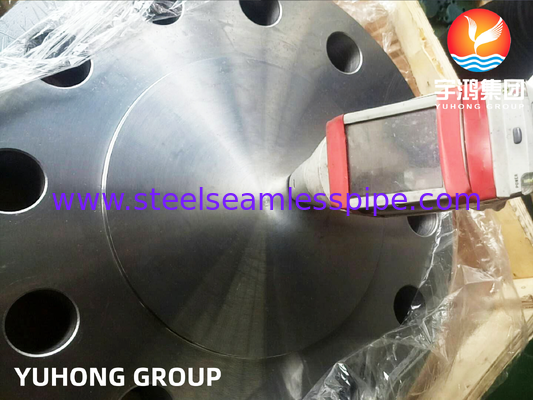

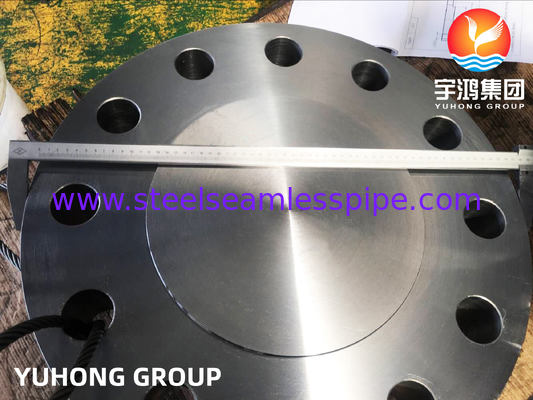

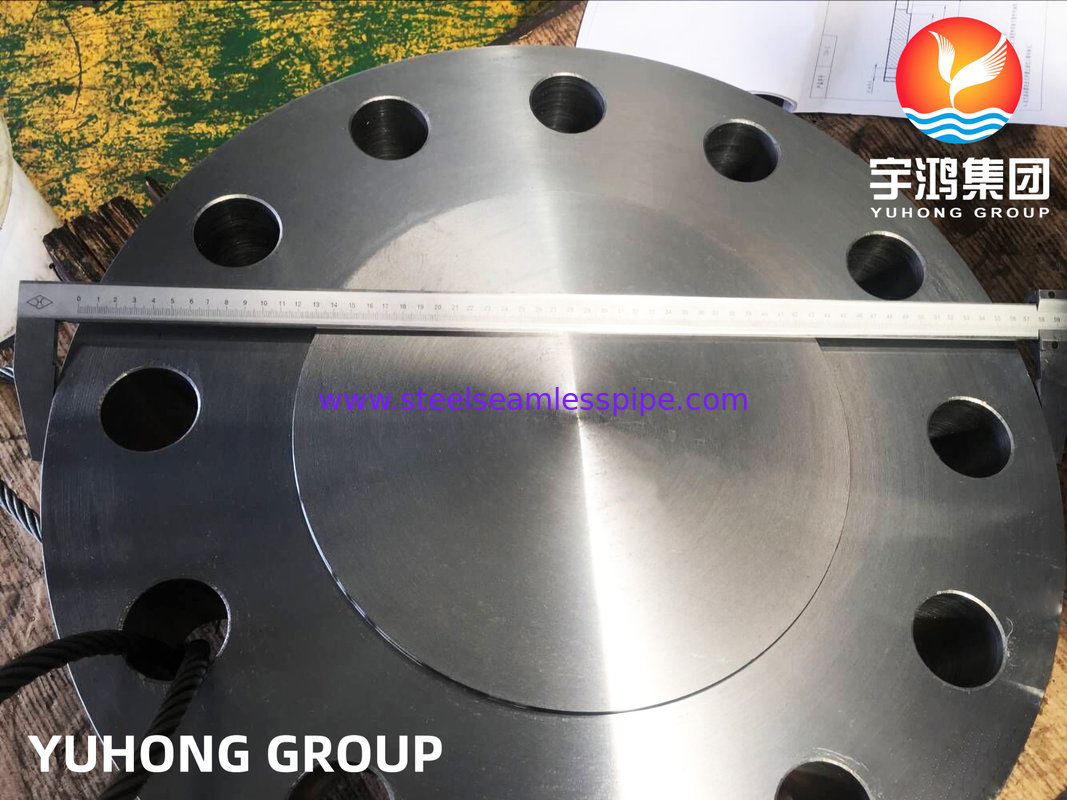

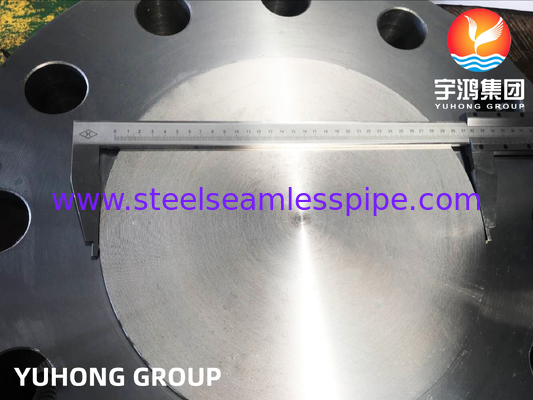

ASTM A182 F22 โลหะสแตนเลส Blind Flange with Raised Face RF สําหรับท่ออุณหภูมิสูง

หน้าแปลนปิด ASTM A182 F22 เหล็กกล้าอัลลอยด์เป็นส่วนประกอบท่อที่ตีขึ้นรูปใช้สำหรับปิดปลายท่อ, หัวฉีด, และการเชื่อมต่ออุปกรณ์หน้าแปลนในระบบกระบวนการอุตสาหกรรม ทำจากเหล็กกล้าอัลลอยด์โครเมียม-โมลิบดีนัม เกรด F22 มักถูกระบุสำหรับงานที่ความแข็งแรงที่อุณหภูมิสูงและความต้านทานต่อการเสื่อมสภาพที่เกี่ยวข้องกับการใช้งานเป็นปัจจัยสำคัญที่ต้องพิจารณา

การออกแบบหน้ายก (RF) ให้พื้นผิวรองรับปะเก็นที่กำหนดไว้สำหรับการเชื่อมต่อหน้าแปลนแบบมีสลัก เมื่อติดตั้งกับหน้าแปลนคู่, ปะเก็น, และระบบสลักที่เข้ากันได้ หน้าแปลนปิดสามารถแยกส่วนท่อหรือช่องเปิดอุปกรณ์สำหรับสภาวะการทำงานที่ตั้งใจไว้ การใช้งานทั่วไป ได้แก่ หน่วยกระบวนการกลั่น, โรงงานปิโตรเคมี, ระบบไอน้ำ, และการติดตั้งท่ออุณหภูมิสูงอื่นๆ ที่เกรดวัสดุและระดับแรงดันถูกระบุโดยโครงการ

สำหรับการจัดซื้อ หน้าแปลนควรถูกระบุโดยเกรดวัสดุ ASTM A182 F22, ข้อกำหนดมิติ ASME B16.5 หากมีผลบังคับใช้, ขนาดท่อตามชื่อ, ระดับแรงดัน, ประเภทหน้าแปลน, สภาวะการอบร้อน, และเอกสารการตรวจสอบ ความเหมาะสมของแรงดัน-อุณหภูมิที่แท้จริงขึ้นอยู่กับมาตรฐานที่ใช้บังคับ, สภาวะวัสดุ, คลาสหน้าแปลน, และข้อกำหนดการออกแบบระบบ

หน้าแปลนปิด ASTM A182 F22 อาจถูกระบุสำหรับ:

• ท่อกระบวนการกลั่นและปิโตรเคมี
• ระบบไอน้ำและระบบสาธารณูปโภคอุณหภูมิสูง
• หัวฉีดอุปกรณ์แรงดันและการเชื่อมต่อหน้าแปลน
• จุดแยกท่อที่ต้องการการปิดแบบมีสลัก
• ระบบอุตสาหกรรมที่ออกแบบมาสำหรับส่วนประกอบเหล็กกล้าอัลลอยด์โครเมียม-โมลิบดีนัม

ความเหมาะสมของ F22 สำหรับแต่ละการใช้งานต้องได้รับการประเมินเทียบกับอุณหภูมิการออกแบบ, แรงดัน, สื่อกลางกระบวนการ, สภาวะการกัดกร่อน, และรหัสท่อหรืออุปกรณ์แรงดันที่ใช้บังคับ

• ข้อกำหนดวัสดุ: ASTM A182 / ASME SA-182 F22, ตามที่ระบุในใบสั่งซื้อ
• มาตรฐานมิติ: ASME B16.5, หากมีผลบังคับใช้กับขนาดและระดับแรงดันที่ต้องการ
• ประเภทหน้าแปลน: หน้าแปลนปิด
• หน้าแปลน: หน้ายก (RF)
• ระดับแรงดัน: ผู้ซื้อเป็นผู้ระบุ
• การอบร้อน: ตามข้อกำหนดวัสดุที่ใช้บังคับและข้อกำหนดเกรดที่สั่งซื้อ
• เอกสารการตรวจสอบ: ตามที่ตกลงกันในข้อกำหนดทางเทคนิคและใบสั่งซื้อ

ควรกำหนดฉบับที่ใช้บังคับของแต่ละมาตรฐานในระหว่างการทบทวนทางเทคนิค

เหล็กกล้าอัลลอยด์โครเมียม-โมลิบดีนัม F22 ใช้ในงานที่ข้อกำหนดวัสดุและสภาวะการออกแบบกำหนดให้ใช้อัลลอยด์ตระกูลนี้ ควรเลือกเกรดตามรหัสการออกแบบที่ใช้บังคับ, ความเค้นที่ยอมรับได้ตามอุณหภูมิ, ระดับแรงดัน, และข้อกำหนดกระบวนการ

ก่อนสั่งซื้อ โปรดยืนยัน:

• แรงดันออกแบบและอุณหภูมิใช้งาน
• ขนาดตามชื่อและระดับแรงดันที่ต้องการ
• ขนาดรองรับปะเก็น RF และความเข้ากันได้ของหน้าแปลนคู่
• สภาวะวัสดุและการอบร้อนที่ต้องการ
• ข้อกำหนดการทดสอบวัสดุและการตรวจสอบย้อนกลับที่ใช้บังคับ
• ข้อกำหนด NDE หรือการตรวจสอบโดยบุคคลที่สามเฉพาะโครงการ

ระดับแรงดันของหน้าแปลนเพียงอย่างเดียวไม่ได้กำหนดแรงดันใช้งานที่ยอมรับได้ที่ทุกอุณหภูมิ ความเหมาะสมสุดท้ายต้องได้รับการยืนยันเทียบกับมาตรฐานที่เกี่ยวข้องและการออกแบบทางวิศวกรรม

เอกสารคุณภาพและการตรวจสอบสามารถระบุได้ตามข้อกำหนดโครงการและความสามารถในการจัดหาที่ยืนยันแล้ว ข้อกำหนดทั่วไปอาจรวมถึง:

• ใบรับรองการทดสอบวัสดุ (MTC)
• บันทึกองค์ประกอบทางเคมีและคุณสมบัติทางกล
• การตรวจสอบย้อนกลับหมายเลขความร้อนและการทำเครื่องหมายผลิตภัณฑ์
• การตรวจสอบมิติของความหนาหน้าแปลน, เส้นผ่านศูนย์กลางภายนอก, รูปแบบรูสลัก, และหน้าแปลน RF
• บันทึกการอบร้อนตามที่ต้องการ
• NDE เพิ่มเติมหรือการตรวจสอบโดยบุคคลที่สามเมื่อระบุและตกลงกัน

เอกสาร EN 10204 3.1, PMI, UT, MT, PT, และการตรวจสอบโดยบุคคลที่สามควรมีเฉพาะเมื่อมีผลบังคับใช้กับผลิตภัณฑ์, ตามที่กำหนดในใบสั่งซื้อ, และยืนยันสำหรับการจัดหาจริง

หน้าแปลนปิดเหล็กกล้าอัลลอยด์ F22 โดยทั่วไปจะบรรจุในกล่องไม้ส่งออก, กล่องไม้อัด, หรือบนพาเลทตามขนาดและปริมาณการสั่งซื้อ พื้นผิวรองรับปะเก็น RF ควรได้รับการป้องกันจากรอยขีดข่วน, การกระแทก, ความชื้น, และความเสียหายจากการขนถ่ายระหว่างการขนส่ง

การบรรจุ, การทำเครื่องหมาย, เอกสารส่งออก, ท่าเรือ FOB, และกำหนดการจัดส่งควรตกลงกันก่อนยืนยันคำสั่งซื้อ

MOQ และระยะเวลารอคอยสินค้าขึ้นอยู่กับขนาดหน้าแปลน, ระดับแรงดัน, ความพร้อมของวัสดุ, การอบร้อน, ขอบเขตการตรวจสอบ, และปริมาณการสั่งซื้อ

สำหรับใบเสนอราคาที่ถูกต้อง โปรดระบุ:

• เกรดวัสดุ ASTM A182 F22
• ขนาดตามชื่อและระดับแรงดัน
• ข้อกำหนดหน้าแปลน RF
• มาตรฐานและฉบับที่ใช้บังคับ
• ปริมาณต่อขนาด
• เอกสาร MTC และการตรวจสอบที่ต้องการ
• ปลายทางการจัดส่งและ Incoterms ที่ต้องการ
• กำหนดการจัดส่งที่ร้องขอ
