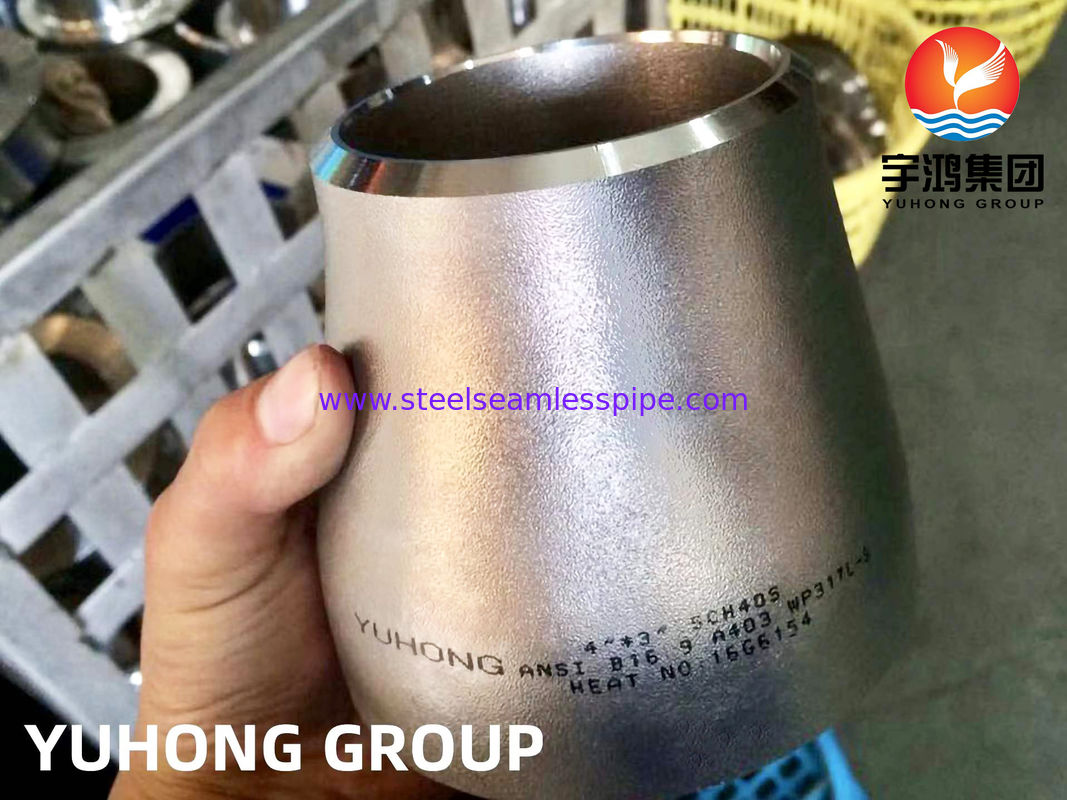

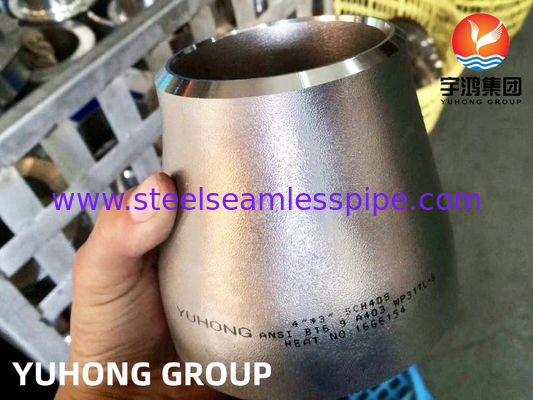

ASTM A403 WP317L สแตนเลสสแตนเลส คอนเซนทริกลดตัว

ASTM A403 WP317L ตัวลดความเข้มข้นของสเตนเลสสตีลสำหรับท่อที่มีฤทธิ์กัดกร่อน

การเปลี่ยนแปลงการไหลเชิงวิศวกรรมสำหรับระบบกระบวนการที่สำคัญ

ในระบบท่ออุตสาหกรรม ตัวลดเป็นมากกว่าตัวเชื่อมต่อระหว่างท่อสองขนาดที่แตกต่างกัน มันส่งผลโดยตรงต่อความเสถียรของการไหล การกระจายแรงดัน และคุณภาพการติดตั้ง การเลือกประเภทตัวลดและวัสดุที่ถูกต้องจะช่วยลดความปั่นป่วน รักษาประสิทธิภาพของกระบวนการ และปรับปรุงความน่าเชื่อถือของระบบในระยะยาว

YUHONG จำหน่าย ASTM A403 WP317L สแตนเลสลดศูนย์กลางที่ผลิตตามข้อกำหนดวัสดุ ASTM A403 และมาตรฐานมิติ ASME B16.9 ข้อต่อทุกชิ้นผลิตจากวัตถุดิบที่ตรวจสอบย้อนกลับได้อย่างสมบูรณ์ และผ่านการตรวจสอบอย่างครอบคลุมเพื่อให้มั่นใจในความแม่นยำของขนาด ความเข้ากันได้ในการเชื่อม และประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมของกระบวนการที่มีฤทธิ์กัดกร่อน ASTM A403 ครอบคลุมถึงข้อต่อสเตนเลสออสเทนนิติกที่จัดทำขึ้นสำหรับท่อแรงดัน ในขณะที่ ASME B16.9 จะกำหนดขนาดและความคลาดเคลื่อนสำหรับอุปกรณ์เชื่อมแบบชนที่ทำจากโรงงาน

เมื่อใดจึงควรใช้ตัวลดศูนย์กลาง?

ตัวลดศูนย์กลางช่วยให้เส้นกึ่งกลางของท่อทั้งสองอยู่ในแนวเดียวกัน ทำให้เหมาะสำหรับระบบที่ต้องการการไหลแบบสมมาตรและการกระจายแรงดันที่สมดุล สถานที่ติดตั้งทั่วไป ได้แก่:

• ไปป์ไลน์กระบวนการแนวตั้ง

• การเชื่อมต่อเครื่องแลกเปลี่ยนความร้อน

• หัวฉีดถังแรงดัน

• เส้นทางเข้าและทางออกของเครื่องปฏิกรณ์

• ระบบการถ่ายโอนสารเคมี

• หน่วยกระบวนการโรงกลั่น

ต่างจากตัวลดประหลาดตรงที่ตัวลดแบบศูนย์กลางจะถูกเลือกเป็นหลักโดยที่การรักษาเส้นกึ่งกลางท่อทั่วไปมีความสำคัญมากกว่าการหลีกเลี่ยงการสะสมของของเหลว

คู่มือการเลือกวัสดุ

การเลือกวัสดุข้อต่อที่เหมาะสมจะขึ้นอยู่กับตัวกลางของกระบวนการ ไม่ใช่แค่การจับคู่วัสดุของท่อเท่านั้น

WP317L มีปริมาณโมลิบดีนัมสูงกว่า WP316L ซึ่งให้ความต้านทานที่ดีขึ้นต่อการกัดกร่อนแบบรูพรุนและรอยแยกในสภาพแวดล้อมที่มีคลอไรด์

เหตุใดจึงเลือก WP317L แทนที่จะเป็น WP316L

สำหรับการใช้งานที่เกี่ยวข้องกับสารเคมีที่มีฤทธิ์รุนแรงหรือความเข้มข้นของคลอไรด์ที่สูงขึ้น มักจะเลือก WP317L เพื่อให้มีความต้านทานการกัดกร่อนที่มากขึ้น

ข้อมูลจำเพาะทางเทคนิค

รายการตรวจสอบการจัดซื้อจัดจ้าง

ก่อนที่จะสั่งตัวลดศูนย์กลาง วิศวกรควรยืนยัน:

✔ขนาดท่อที่กำหนด (NPS)

✔กำหนดการ / ความหนาของผนัง

✔ เกรดวัสดุ

✔มาตรฐานวัสดุ ASTM

✔ มาตรฐานมิติ ASME

✔ การเตรียมปลายเชื่อม

✔ข้อกำหนดการตรวจสอบ

✔ใบรับรองการทดสอบวัสดุ

การให้ข้อมูลนี้ในขั้นตอนการเสนอราคาช่วยให้มั่นใจถึงความเข้ากันได้กับระบบท่อที่เชื่อมต่อ และลดความเสี่ยงของปัญหาการติดตั้ง

อุตสาหกรรมโครงการทั่วไป

การตรวจสอบและจัดทำเอกสาร

เอกสารที่มีอยู่ประกอบด้วย:

• EN 10204 3.1 ใบรับรองการทดสอบวัสดุ

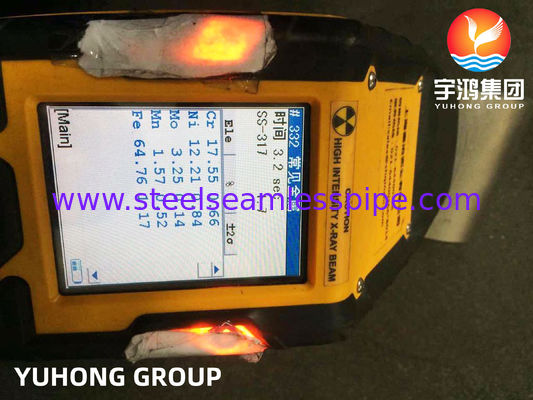

• การระบุวัสดุเชิงบวก (PMI)

• รายงานการตรวจสอบมิติ

• รายงานองค์ประกอบทางเคมี

• รายงานการทดสอบทางกล

• การตรวจสอบโดยบุคคลที่สาม (SGS, TÜV, BV, DNV)

ทำไมต้องเลือก YUHONG

แทนที่จะจัดหาอุปกรณ์แยกชิ้น YUHONG นำเสนอโซลูชั่นวัสดุท่อที่สมบูรณ์แบบสำหรับโครงการอุตสาหกรรม นอกเหนือจากอุปกรณ์เชื่อมชน ASTM A403 แล้ว กลุ่มผลิตภัณฑ์ยังรวมถึงท่อสแตนเลส ท่อดูเพล็กซ์ ท่อโลหะผสมนิกเกิล อุปกรณ์ฟอร์จ และหน้าแปลน ช่วยให้ผู้รับเหมา EPC และผู้ผลิตทางอุตสาหกรรมสามารถจัดหาส่วนประกอบท่อที่เข้ากันได้จากซัพพลายเออร์รายเดียว

ทุกคำสั่งซื้อได้รับการสนับสนุนด้วยการตรวจสอบย้อนกลับวัสดุอย่างเต็มรูปแบบ ตัวเลือกการผลิตที่ยืดหยุ่น และเอกสารประกอบโครงการเพื่อให้ตรงตามข้อกำหนดทางวิศวกรรมระหว่างประเทศ

คำถามที่พบบ่อย

• ตัวลดศูนย์กลางแตกต่างจากตัวลดประหลาดอย่างไร

ตัวลดแบบรวมศูนย์ช่วยให้เส้นกึ่งกลางของท่อทั้งสองอยู่ในแนวเดียวกัน และมักใช้ในระบบการวางท่อแนวตั้งและระบบกระบวนการทั่วไป ตัวลดประหลาดมีด้านแบนด้านหนึ่ง และโดยทั่วไปจะถูกเลือกสำหรับท่อแนวนอนหรือท่อดูดของปั๊ม เพื่อช่วยจัดการการระบายน้ำหรือหลีกเลี่ยงช่องอากาศ

• ASTM A403 กำหนดขนาดของตัวลดหรือไม่

ไม่ ASTM A403 ระบุข้อกำหนดด้านวัสดุสำหรับข้อต่อสเตนเลสออสเทนนิติกที่ดัดขึ้นรูป ในขณะที่ ASME B16.9 กำหนดขนาด ค่าความคลาดเคลื่อน และเครื่องหมายสำหรับอุปกรณ์เชื่อมชนที่ผลิตจากโรงงาน
