ท่อแลกเปลี่ยนความร้อนแบบ U-bend แบบไร้ตะเข็บดึงเย็น ASTM A179 สำหรับอุปกรณ์แบบเชลล์และท่อ

ท่อแลกเปลี่ยนความร้อนแบบไร้ตะเข็บ ASTM A179 แบบ U-bend เป็นท่อเหล็กคาร์บอนต่ำที่ดึงเย็นขึ้นรูปเป็นรูปตัวยูสำหรับใช้ในเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ คอนเดนเซอร์ และอุปกรณ์ถ่ายเทความร้อนที่คล้ายคลึงกัน วัสดุท่อเป็นไปตามมาตรฐาน ASTM A179/A179M โดยขึ้นอยู่กับฉบับที่ระบุและข้อกำหนดการจัดซื้อ การกำหนดค่าแบบ U-bend ช่วยให้ปลายท่อทั้งสองสามารถเชื่อมต่อกับแผ่นท่อได้ ในขณะเดียวกันก็รองรับการจัดวางท่อที่ต้องการภายในเครื่องแลกเปลี่ยน

ท่อเหล่านี้เหมาะสำหรับการออกแบบเครื่องแลกเปลี่ยนความร้อนที่ระบุการจัดเรียงแบบโค้งกลับ และท่อเหล็กคาร์บอนต่ำตรงตามข้อกำหนดของกระบวนการ การกำหนดค่ารูปตัวยูสามารถรองรับการขยายตัวทางความร้อนตามความยาวของท่อ ในขณะเดียวกันก็ช่วยลดความจำเป็นในการเชื่อมต่อกลับแยกต่างหากภายในวงจรท่อ ประสิทธิภาพจริงขึ้นอยู่กับขนาดท่อ รัศมีการโค้ง ความหนาผนัง อุณหภูมิการทำงาน ความดัน ความเข้ากันได้ของของเหลว และการออกแบบเครื่องแลกเปลี่ยน

สำหรับการจัดซื้อโครงการ โปรดระบุเส้นผ่านศูนย์กลางภายนอกของท่อ ความหนาผนัง รัศมีการโค้ง U-bend ความยาวขาตรง รูปทรงเรขาคณิตของการโค้ง ปริมาณ และข้อกำหนดการตรวจสอบที่เกี่ยวข้อง คุณภาพการโค้งและความแม่นยำของมิติมีความสำคัญอย่างยิ่ง โดยเฉพาะอย่างยิ่งเมื่อท่อต้องพอดีกับแผ่นท่อที่มีอยู่ หรือเปลี่ยนท่อที่เสียหายระหว่างการเปลี่ยนท่อเครื่องแลกเปลี่ยน การปฏิบัติตามวัสดุและการยอมรับการโค้งควรได้รับการตรวจสอบกับข้อกำหนดการจัดซื้อที่เกี่ยวข้อง

ท่อ U-bend ASTM A179 อาจถูกระบุสำหรับ:

• เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ
• คอนเดนเซอร์อุตสาหกรรม
• อุปกรณ์ถ่ายเทความร้อนในกระบวนการ
• ระบบสาธารณูปโภคโรงกลั่นและปิโตรเคมี
• ท่อทดแทนสำหรับเครื่องแลกเปลี่ยนความร้อนที่เข้ากันได้

สำหรับโครงการเปลี่ยนท่อ โปรดยืนยันขนาดท่อเดิม รัศมีการโค้ง ความยาวขาตรง การจัดวางท่อ และข้อกำหนดวัสดุก่อนสั่งซื้อ รูปทรงเรขาคณิตของการโค้งที่ไม่ถูกต้องอาจทำให้การติดตั้งไม่ถูกต้อง หรือส่งผลต่อการประกอบชุดท่อ

• มาตรฐานวัสดุ: ASTM A179/A179M ตามที่ระบุในใบสั่งซื้อ
• วัสดุท่อ: เหล็กคาร์บอนต่ำดึงเย็นแบบไร้ตะเข็บ
• การกำหนดค่าผลิตภัณฑ์: ท่อแลกเปลี่ยนความร้อนแบบ U-bend
• ขนาดท่อ: เส้นผ่านศูนย์กลางภายนอกและความหนาผนังตามที่ระบุ
• รูปทรงเรขาคณิตของการโค้ง: รัศมีและความยาวขาตามแบบที่อนุมัติหรือตารางท่อ
• การตรวจสอบ: การทดสอบวัสดุ การตรวจสอบมิติ และการตรวจสอบเพิ่มเติมตามที่ข้อกำหนดที่เกี่ยวข้องและคำสั่งซื้อกำหนด

ASTM A179 ครอบคลุมข้อกำหนดท่อพื้นฐาน รูปทรงเรขาคณิตแบบ U-bend การอบอ่อนหลังการโค้ง การตรวจสอบการโค้ง และข้อกำหนดพิเศษอื่นๆ ควรระบุแยกต่างหากตามความเหมาะสม

สำหรับอุปกรณ์ใหม่และชุดท่อทดแทน ควรยืนยันข้อมูลต่อไปนี้ก่อนการผลิต:

• เส้นผ่านศูนย์กลางภายนอกของท่อและความหนาผนังที่ระบุ
• รัศมีเส้นกลางของการโค้ง
• ความยาวขาตรงทั้งสองด้านของการโค้ง
• ความยาวท่อรวมและค่าความคลาดเคลื่อนของมิติ
• ทิศทางการโค้งที่ต้องการและการอ้างอิงแบบ
• ข้อกำหนดการอบอ่อนหลังการโค้งและการตรวจสอบ หากมี

สำหรับโครงการเปลี่ยนท่อ การจัดหาแบบท่อเดิมหรือข้อกำหนดตัวอย่างที่มีมิติที่ชัดเจนสามารถช่วยลดปัญหาการประกอบระหว่างการติดตั้งได้

ข้อกำหนดการตรวจสอบควรได้รับการตกลงก่อนยืนยันคำสั่งซื้อ ขึ้นอยู่กับข้อกำหนดการจัดซื้อและขอบเขตการจัดหาจริง เอกสารคุณภาพอาจรวมถึง:

• ใบรับรองการทดสอบวัสดุ (MTC)
• บันทึกการทดสอบองค์ประกอบทางเคมีและคุณสมบัติทางกล
• การทดสอบความแข็ง การแผ่ การบาน หรือการทดสอบอื่นๆ ที่กำหนดโดยข้อกำหนดท่อที่เกี่ยวข้อง
• การตรวจสอบมิติของเส้นผ่านศูนย์กลางท่อ ความหนาผนัง รัศมีการโค้ง และความยาวขา
• การทดสอบแรงดันน้ำ หรือการทดสอบอื่นๆ ที่ระบุ ตามความเหมาะสม
• การตรวจสอบเพิ่มเติม หรือการสังเกตการณ์โดยบุคคลที่สาม เมื่อตกลงกัน

การอบอ่อนหลังการโค้ง การทดสอบแบบไม่ทำลาย PMI และการตรวจสอบพิเศษ จะไม่ถือว่ารวมอยู่ด้วย เว้นแต่จะระบุไว้อย่างชัดเจนและได้รับการยืนยัน

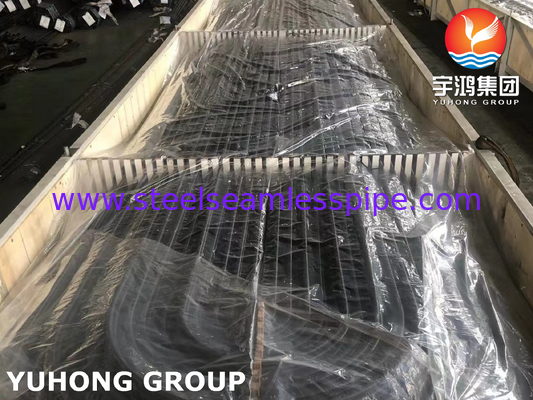

โดยทั่วไปท่อแบบ U-bend จะถูกบรรจุในกล่องไม้ที่เหมาะสม โครงเหล็ก หรือบรรจุภัณฑ์ส่งออกป้องกันอื่นๆ ตามความยาวท่อ รูปทรงเรขาคณิตของการโค้ง ปริมาณการสั่งซื้อ และข้อกำหนดการขนส่ง ควรจัดเตรียมอุปกรณ์รองรับเพื่อลดการเสียรูป การกระแทก และความเสียหายต่อพื้นผิวระหว่างการจัดการและการขนส่ง

การบรรจุ การระบุท่อ เอกสารส่งออก ท่าเรือ FOB และกำหนดการจัดส่ง ควรได้รับการยืนยันในการเสนอราคา

MOQ และระยะเวลารอคอยสินค้าขึ้นอยู่กับขนาดท่อ รัศมีการโค้ง ความยาวขา ปริมาณ ข้อกำหนดการผลิต และขอบเขตการตรวจสอบ

สำหรับการเสนอราคา โปรดระบุ:

• ข้อกำหนดวัสดุ ASTM A179/A179M
• เส้นผ่านศูนย์กลางภายนอกของท่อและความหนาผนัง
• รัศมีการโค้ง U-bend และความยาวขาตรง
• ปริมาณและรูปทรงเรขาคณิตของท่อที่ต้องการ
• แบบหรือตารางท่อ หากมี
• ข้อกำหนดการอบอ่อนและการตรวจสอบ
• ปลายทาง Incoterms ที่ต้องการ และวันที่จัดส่งที่ต้องการ

ขอใบเสนอราคา: ส่งตารางท่อหรือแบบของคุณเพื่อยืนยันความเป็นไปได้ทางเทคนิค ราคา MOQ ระยะเวลารอคอยสินค้า เอกสารการตรวจสอบ และการจัดเตรียมการจัดส่ง
