Yuhong Holding Group Co., LTD
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | YUHONG |
| ได้รับการรับรอง: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008. |
| หมายเลขรุ่น: | <i>ASTM B338 / ASME SB338 GR.</i> <b>ASTM B338 / ASME SB338 GR.</b> <i>5 UNS R56400</i> <b>5 UNS R56 |
| จำนวนสั่งซื้อขั้นต่ำ: | 100KGS |
|---|---|
| รายละเอียดการบรรจุ: | กล่องไม้อัด / กล่องเหล็ก |
| เวลาการส่งมอบ: | 7 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| ชื่อผลิตภัณฑ์: | ท่อโลหะผสมไทเทเนียม | มาตรฐาน: | ASTM B338 / ASME SB388 / ASTM B861 / ASTM B862 / ASME SB338 / ASME SB861 / ASME SB862 |
|---|---|---|---|
| วัสดุ: | ไททาเนียมเกรด 5 | พิมพ์: | ไม่มีรอยต่อ / รอย |
| ไร้รอยต่อ OD: | ไม่มีรอยต่อ - 1/4"NB ถึง 12"NB (ขนาดรูที่กำหนด) | เชื่อม OD: | รอย / ERW-1 "NB ถึง 16" NB (ขนาดเจาะที่กำหนด) |
| WT: | ตาราง 10 ถึงกำหนดการ 160 | ความยาว: | 5 ถึง 7 เมตร, 09 ถึง 13 เมตร, ความยาวสุ่มเดี่ยว, ความยาวสุ่มสองเท่าและกำหนดขนาดเอง |
| จบ: | ปลายธรรมดา / ปลายเอียง | แอปพลิเคชัน: | คอนเดนเซอร์ เครื่องแลกเปลี่ยนความร้อน ฯลฯ |
| แสงสูง: | ท่อโลหะผสมไทเทเนียมเกรด 5 unsr56400,ท่อโลหะผสมไทเทเนียม asme sb338,ท่อไทเทเนียม ASTM |
||

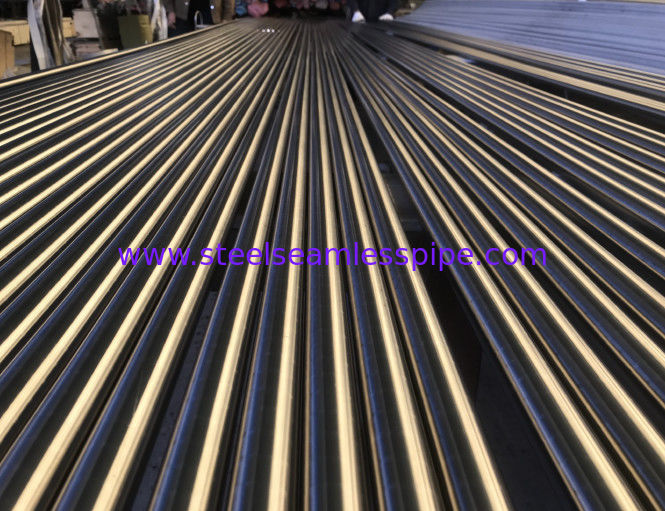

ASTM B338 / ASME SB338 เกรด 5 / UNS R56400 ไททาเนียมอัลลอยด์ไม่มีรอยต่อท่อและท่อ
ท่อไททาเนียมเกรด 5 คืออะไร?
อาไททาเนียมเกรด 5 ท่อไร้รอยต่อสามารถผลิตจากเหล็กแท่งกลวงด้วยกระบวนการลดความเย็นหรือกระบวนการดึงเย็นกระบวนการนี้เป็นกระบวนการที่จะทำให้ได้ท่อแรงดันสูง Titanium Gr 5 ที่ไร้รอยต่อ ซึ่งเป็นไปตามข้อกำหนดที่กำหนดอีกทางหนึ่งคือ Titanium Grade 5 Welded Tube จะทำจากผลิตภัณฑ์แผ่นรีดเรียบโดยใช้กระบวนการเชื่อมอาร์กอัตโนมัติบนโลหะผสม
เกรด 5, UNS R56400, 3.7164, Ti-6Al-4Vเป็นโลหะผสมไททาเนียม α+β ที่ใช้กันอย่างแพร่หลายมากที่สุดมีความแข็งแรงจำเพาะที่ดีเยี่ยม ทนต่อการกัดกร่อนได้ดีเยี่ยม และมีความเหนียวแตกหัก รวมทั้งมีกระบวนการเชื่อมที่ดีและสามารถทนต่ออุณหภูมิที่สูงเกินไป และสามารถเสริมความแข็งแกร่งได้ด้วยการอบชุบด้วยความร้อนโลหะผสมนี้ได้รับการพัฒนาขึ้นสำหรับตลาดการบินและอวกาศและมีการใช้กันอย่างแพร่หลายในส่วนประกอบโครงสร้างการบินและอวกาศเนื่องจากความเข้ากันได้ทางชีวภาพที่ดีมาก จึงได้รับการยอมรับอย่างกว้างขวางในอุตสาหกรรมการแพทย์
ข้อมูลจำเพาะ
ข้อกำหนดมาตรฐาน STM B338-17e1 สำหรับท่อโลหะผสมไททาเนียมและไททาเนียมที่ไม่มีรอยต่อและรอยสำหรับคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน
| ข้อมูลจำเพาะของท่อโลหะผสมไทเทเนียม ASTM B338 | ASTM B338 / ASTM B861 / ASTM B862 / ASME SB338 / ASME SB861 / ASME SB862 |
| ASTM B338 ท่อโลหะผสมไททาเนียมเกรด | เกรด 1 เกรด 2 เกรด 3 เกรด 5 เกรด 7 เกรด 8 เกรด 9 เกรด 11 เกรด 12 เกรด 23 UNS R50250 UNS R50400 UNS R56400 UNS R52400 UNS R56320 UNS R53400 Ti- 6Al-4V, C-130AM, C-110M, Ti-4Al-3Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-8Al-1Mo-1V, Ti-13V-11Cr-3Al, Ti-15V- 3Cr-3Sn-3Al |
| ASTM B338 ท่อโลหะผสมไททาเนียม Type | รีดร้อน / ดึงเย็น / รอย / ERW |
| ASTM B338 ท่อโลหะผสมไททาเนียมขนาดเส้นผ่านศูนย์กลางภายนอก | ไม่มีรอยต่อ - 1/4"NB ถึง 12"NB (ขนาดรูที่กำหนด) รอย / ERW-1 "NB ถึง 16" NB (ขนาดเจาะที่กำหนด) |
| ASTM B338 ท่อโลหะผสมไททาเนียมความหนาของผนัง | ตาราง 10 ถึงกำหนดการ 160 |
| ASTM B338 ความยาวของท่อโลหะผสมไททาเนียม | 5 ถึง 7 เมตร, 09 ถึง 13 เมตร, ความยาวสุ่มเดี่ยว, ความยาวสุ่มสองเท่าและปรับแต่งขนาด |
| ปลายท่อโลหะผสมไทเทเนียม ASTM B338 | ปลายธรรมดา / ปลายเอียง |
| เงื่อนไขการจัดส่งท่อโลหะผสมไทเทเนียม ASTM B338 | รีด, ดึงเย็น, เคลือบร้อน, บรรเทาความเครียด, อบอ่อน, ชุบแข็ง, นิรภัย |
| การเคลือบท่อโลหะผสมไทเทเนียม ASTM B338 | อิเล็กโทรโพลิช, ขัดเครื่องกล, ผิวซาติน, ทู่ |
| ASTM B338 ท่อโลหะผสมไททาเนียมการทดสอบอื่น ๆ | การทดสอบความแข็ง, การทดสอบอุทกสถิต, การทดสอบกระแสวน, การทดสอบกระแสวน, การทดสอบแรงดึง, การแบน, การทดสอบเปลวไฟ, การอบอ่อน, การทดสอบอุทกสถิต, อารมณ์, ความเครียดบรรเทา ฯลฯ |
| ขนาดท่อโลหะผสมไทเทเนียม ASTM B338 | ท่อทั้งหมดผลิตและตรวจสอบ / ทดสอบตามมาตรฐานที่เกี่ยวข้องรวมถึง ASTM และ ASME |
| ASTM B338 บริการเสริมท่อโลหะผสมไททาเนียม | วาด / ขยาย / กลึง / พ่นทราย / ยิงระเบิด / อบชุบด้วยความร้อน |
| บรรจุภัณฑ์ท่อโลหะผสมไทเทเนียม ASTM B338 | หลวม / มัด / พาเลทไม้ / กล่องไม้ / ห่อผ้าพลาสติก / ฝาท้ายพลาสติก / ตัวป้องกันมุมเอียง |
| การจัดส่งและการขนส่งท่อโลหะผสมไทเทเนียม ASTM B338 | ทางถนน - รถบรรทุก / รถไฟ, ทางทะเล - เรือแบ่งกลุ่มทั่วไป / FCL (เต็มตู้คอนเทนเนอร์) / LCL (โหลดตู้คอนเทนเนอร์น้อย) / ตู้คอนเทนเนอร์ 20 ฟุต / ตู้คอนเทนเนอร์ 40 ฟุต / ตู้คอนเทนเนอร์ 45 ฟุต / ตู้คอนเทนเนอร์ทรงสูง / ตู้คอนเทนเนอร์แบบเปิด, ทางอากาศ - ผู้โดยสารพลเรือนและเครื่องบินขนส่งสินค้า |
| ASTM B338 ใบรับรองการทดสอบวัสดุท่อโลหะผสมไทเทเนียม | ใบรับรองการทดสอบของผู้ผลิตตามมาตรฐาน EN10204 3.1, 3.2 / ใบรับรองการทดสอบในห้องปฏิบัติการจากห้องปฏิบัติการที่ผ่านการรับรองจาก NABL/ ภายใต้หน่วยงานตรวจสอบบุคคลที่สามเช่น SGS, TUV, DNV, LLOYDS, ABS ETC |
องค์ประกอบทางเคมี
| ธาตุ | องค์ประกอบทางเคมี% | ||||||||
| เกรด 1 | เกรด 2 | เกรด 3 | เกรด 5 | เกรด 7 | เกรด 9 | เกรด 11 | เกรด 12 | เกรด 23 | |
| ไนโตรเจน แม็กซ์ | 0.03 | 0.03 | 0.05 | 0.05 | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 |
| คาร์บอนสูงสุด | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 |
| ไฮโดรเจน สูงสุด | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.0125 |
| เหล็ก แม็กซ์ | 0.20 | 0.30 | 0.30 | 0.40 | 0.30 | 0.25 | 0.20 | 0.30 | 0.25 |
| ออกซิเจนสูงสุด | 0.18 | 0.25 | 0.35 | 0.20 | 0.25 | 0.15 | 0.18 | 0.25 | 0.13 |
| อลูมิเนียม | … | … | … | 5.5-6.75 | … | 2.5-3.5 | … | … | 5.5-6.5 |
| วาเนเดียม | … | … | … | 3.5-4.5 | … | 2.0-3.0 | … | … | 3.5-4.5 |
| ดีบุก | … | … | … | … | … | … | … | … | … |
| รูทีเนียม | … | … | … | … | … | … | … | … | … |
| แพลเลเดียม | … | … | … | … | 0.12-0.25 | … | 0.12-0.25 | … | … |
| โมลิบดีนัม | … | … | … | … | … | … | … | 0.2-0.4 | … |
| โครเมียม | … | … | … | … | … | … | … | … | … |
| นิกเกิล | … | … | … | … | … | … | … | 0.6-0.9 | … |
| ไนโอเบียม | … | … | … | … | … | … | … | … | … |
| ซิโคเนียม | … | … | … | … | … | … | … | … | … |
| ซิลิคอน | … | … | … | … | … | … | … | … | … |
| ส่วนที่เหลือ สูงสุดแต่ละอัน | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| ส่วนที่เหลือ ยอดรวมสูงสุด | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
| ไทเทเนียม | สมดุล | สมดุล | สมดุล | สมดุล | สมดุล | สมดุล | สมดุล | สมดุล | สมดุล |
คุณสมบัติทางกล
ASTM B338 ความต้านทานแรงดึงของท่อไทเทเนียม
| ระดับ | แรงดึง min | ความแข็งแรงของผลผลิต (ออฟเซ็ต 0.2%) | การยืดตัว 2 นิ้ว หรือ 50 มม. | |||||
| นาที | max | |||||||
| Ksi | (เอ็มพีเอ) | Ksi | (เอ็มพีเอ) | Ksi | (เอ็มพีเอ) | ความยาวของเกจขั้นต่ำ% | ||
| เกรด 1 | 35 | (240) | 25 | (170) | 45 | (310) | 24 | |
| เกรด 2 | 50 | (345) | 40 | (275) | 65 | (450) | 20 | |
| เกรด 3 | 65 | (450) | 55 | (380) | 80 | (550) | 18 | |
| เกรด 5 | 130 | (895) | 120 | (828) | … | … | 10 | |
| เกรด 7 | 50 | (345) | 40 | (275) | 65 | (450) | 20 | |
| เกรด 9 | 90 | (620) | 70 | (483) | 45 | … | 15 | |
| เกรด 11 | 35 | (240) | 25 | (170) | … | (310) | 24 | |
| เกรด 12 | 70 | (483) | 50 | (345) | … | … | 18 | |
| เกรด 23 | 120 | (828) | 110 | (759) | … | … | 10 | |
| มาตรฐานท่อไทเทเนียมเกรด 5 | ASTM B338 / ASME SB338 |
|---|---|
| ขนาดท่อไม่มีรอยต่อไทเทเนียมเกรด 5 | 3.35 มม. OD ถึง 101.6 มม. OD |
| ขนาดท่อเชื่อมไทเทเนียมเกรด 5 | 6.35 มม. OD ถึง 152 มม. OD |
| ท่อโลหะผสมไทเทเนียมเกรด 5 Swg & Bwg | 10 Swg., 12 Swg., 14 Swg., 16 Swg., 18 Swg., 20 Swg. |
| ASME SB338 ไททาเนียมอัลลอยด์เกรด 5 ความหนาของผนังท่อ | 0.020" –0.220", (มีความหนาของผนังพิเศษ) |
| Ti.ความยาวท่อโลหะผสมเกรด 5 | สุ่มเดี่ยว สุ่มคู่ มาตรฐาน & ความยาวตัด Tube |
| ASME SB338 ไทเทเนียมอัลลอยด์เกรด 5 ท่อเสร็จสิ้น | ขัดเงา, AP (อบอ่อนและดอง), BA (สว่าง & อบอ่อน), MF |
| รูปร่าง | 'U' bent, Hollow, Hydraulic, LSAW, Boiler, Straight Tube, Tube Coil, Round, Rectangular, Square ฯลฯ |
| ประเภทของท่อไทเทเนียม UNS R56400 | ไม่มีรอยต่อ, ERW, EFW, รอย, ท่อประดิษฐ์ / ท่อ |
| ปลายท่อไทเทเนียม UNS R56400 | ปลายธรรมดา, ปลายเอียง, ท่อยาง |
| เครื่องหมาย | ASTM B338 Titanium Gr 5 Tubing ทั้งหมดมีการทำเครื่องหมายดังนี้: Standard, Grade, OD, Thickness, Length, Heat No. (หรือตามคำขอของลูกค้า) |
| การใช้งานและการใช้งานของ Titanium Grade 5 Tube | ท่อน้ำมัน, ท่อแก๊ส, ท่อของเหลว, ท่อหม้อน้ำ, ท่อแลกเปลี่ยนความร้อน, |
| บริการเสริม | วาด & ขยายตามขนาด & ความยาวที่ต้องการ, โปแลนด์ (ไฟฟ้า & พาณิชย์) อบอ่อน & ดองดัด, เครื่องจักรกล ฯลฯ |
| เชี่ยวชาญใน | ASTM B338 Titanium Gr 5 Capillary Tube & ขนาดคี่อื่น ๆ Gr 5 Alloy Heat Exchanger & Condenser Tube |
| ใบรับรองการทดสอบ | ใบรับรองการทดสอบผู้ผลิต ใบรับรองการทดสอบในห้องปฏิบัติการจากรัฐบาลห้องปฏิบัติการที่ได้รับอนุมัติ ภายใต้การตรวจสอบบุคคลที่สาม |
|
|
|
|
นอกจากนี้เรายังสามารถตัด ร้อยด้าย และร่อง Gr.5 Alloy Tube เพื่อตอบสนองความต้องการของคุณขนาดท่อไทเทเนียมเกรด 5 ANSI/ ASME B36.10, B36.19, B2.1 |
|
ไททาเนียมเป็นโลหะโครงสร้างที่สำคัญที่พัฒนาขึ้นในปี 1950 ซึ่งใช้กันอย่างแพร่หลายในด้านต่างๆ เนื่องจากมีความแข็งแรงสูง ทนต่อการกัดกร่อนได้ดี และทนความร้อนสูงโลหะผสมไทเทเนียมที่ใช้งานได้จริงชนิดแรกคือโลหะผสม Ti-6Al-4V ซึ่งประสบความสำเร็จในการพัฒนาในปี 1954 เนื่องจากการทนความร้อน ความแข็งแรง ความเป็นพลาสติก ความเหนียว การขึ้นรูป ความสามารถในการเชื่อม ความต้านทานการกัดกร่อน และความเข้ากันได้ทางชีวภาพมันได้กลายเป็นโลหะผสมหลักในอุตสาหกรรมโลหะผสมไทเทเนียม และปริมาณของโลหะผสมนี้ที่ใช้คิดเป็น 75% ถึง 85% ของโลหะผสมไทเทเนียมทั้งหมดไททาเนียมอัลลอยด์อื่นๆ จำนวนมากถือได้ว่าเป็นการดัดแปลงโลหะผสม Ti-6Al-4V
แอปพลิเคชั่น
