ASME SA-182 Gr.F321H FVC การปลอมครีบเหล็กสำหรับอุตสาหกรรมเคมี

•

  RCF NORSOK NCF5 Series

  อิงตามมาตรฐาน NORSOK L005 เหมาะสำหรับการใช้งานซีลที่สำคัญกับการขยายตัวทางความร้อนสูง การรับแรงแบบรอบ เช่น Risers, ระบบทุ่นเดี่ยว, manifold, X-Trees, ท่อใต้น้ำ, เครื่องแลกเปลี่ยนความร้อน และระบบท่อกระบวนการต่างๆ มากมาย

ข้อดีของ RCF

• ประหยัดพื้นที่

  • ประหยัดน้ำหนักได้ถึง 70%~80% เมื่อเทียบกับหน้าแปลน ANSI

• ซีลอิสระสองชั้นทำให้...

  • วิธีการซีลที่แน่นอน

• ระบบซีลแบบบูรณาการ (ทั้งด้านในและด้านนอก)

  • ช่วงอุณหภูมิและความดันในการออกแบบที่กว้างขึ้น

หลักการทำงานของ RCF

• หลักการออกแบบหน้าแปลน RCF แบบกะทัดรัดคือหน้าแปลนมีซีลอิสระสองชั้น ซีลแรกเกิดจากการใช้แรงกดที่ส้นหน้าแปลน ซีลหลักคือแหวนซีล IX แรงกดของแหวนซีลมาจากพลังงานที่เก็บไว้ในแหวนซีลที่ถูกเค้น การรั่วไหลที่ส้นจะทำให้แรงดันภายในกระทำต่อแหวนซีลด้านใน ทำให้การซีลแน่นขึ้น

• ขนาดและพิกัดแรงดันของ RCF

  • ขนาด 1/2"~48" และพิกัดแรงดัน Class 150# ถึง 2500#
  • ขนาดใหญ่ขึ้นและพิกัดแรงดันสูงขึ้นตามคำขอ

• วัสดุ RCF

  • ASTM A105, A350 LF2, LF6, A694 F52~F70
  • AISI 4130, AISI 8630
  • A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825.
  • วัสดุอื่นๆ ตามคำขอ
•

  แหวนซีล RCF

  • แหวนซีล RCF IX แรงตามแนวแกนจะกระทำต่อส่วนที่ลาดเอียงของแหวนซีลโลหะและแปลงเป็นแรงซีลในแนวรัศมี นอกจากนี้ ด้วยการเพิ่มแรงกดที่มากขึ้น ส่วนที่ลาดเอียงจะปิดและหน้าสัมผัสจะเกิดขึ้นที่ลิ่มด้านนอก ในขณะที่แรงกดส่วนใหญ่ของสลักจะถูกถ่ายทอดเป็นแรงอัดระหว่างหน้าแปลนที่ส้น

• การออกแบบและการตรวจสอบ RCF

  • Yuhong Special Steel ให้บริการคำนวณตาม ASME section VIII Division 1, 2 และ 3 นอกจากนี้เรายังมีวิศวกรซอฟต์แวร์ ANSYS เพื่อทำการวิเคราะห์และตรวจสอบการออกแบบ

  • ประเภทหน้าแปลน:

    • หน้าแปลนแบบสลิปออน - SORF

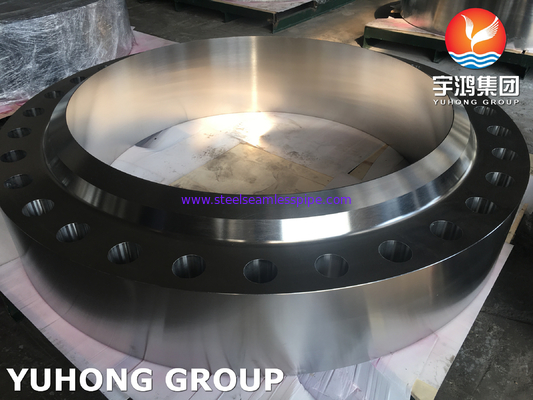

    • หน้าแปลนแบบคอเชื่อม - WNRF
    • หน้าแปลนแบบเบ้าเชื่อม - SWRF

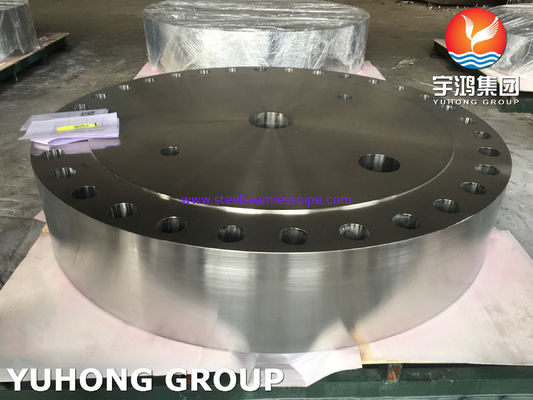

    • หน้าแปลนแบบตาบอด - BLRF
    • หน้าแปลนแบบต่อชน
    • หน้าแปลนแบบเกลียว
    • หน้าแปลนคอเชื่อมยาว
    • หน้าแปลนลดขนาด
    • หน้าแปลนแบบแว่นตา
    • หน้าแปลนแบบแหวน

  • มาตรฐานหน้าแปลน:

    • หน้าแปลน ASTM
    • หน้าแปลน BS
    • หน้าแปลน DIN
    • หน้าแปลน IS

  • ช่วงผลิตภัณฑ์:

    หน้าแปลน WNRF ขนาด: 1/8" NB ถึง 48"NB.

    หน้าแปลน WNRF คลาส: 150#, 300#, 400#, 600#, 900#, 1500# และ 2500#.

    หน้าแปลนสแตนเลส WNRF: ASTM A 182, A 240

    เกรด: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, สแตนเลสดูเพล็กซ์ UNS S31803, 2205, สแตนเลสซูเปอร์ดูเพล็กซ์ UNS S32750

    หน้าแปลนเหล็กคาร์บอน WNRF: ASTM A 105, ASTM A 181

    หน้าแปลนเหล็กอัลลอยด์ WNRF: ASTM A 182, GR F1, F11, F22, F5, F9, F91

    หน้าแปลนโลหะผสมนิกเกิล WNRF: Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276

    หน้าแปลนโลหะผสมทองแดง WNRF: ทองแดง, ทองเหลือง และปืนทองเหลือง

    มาตรฐานหน้าแปลน WNRF

    ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48

    DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

    B.S: BS4504, BS4504, BS1560, BS10

  • บริการเสริม

    • การชุบสังกะสีแบบจุ่มร้อน,
    • การเคลือบอีพ็อกซี่.

  • ใบรับรองการทดสอบ

    ใบรับรองการทดสอบจากผู้ผลิตตาม EN 10204 / 3.1B

•
