1วัสดุท่อฐาน: A106 Gr.B
มาตรฐาน: ASTM A106 / ASME SA106
ประเภท: ท่อเหล็กคาร์บอนที่ไม่มีรอยต่อ
ประเภท: B (ความแข็งแรงในการดึง / ผลิตระยะกลาง)
คุณสมบัติ:
- ความแข็งแรงในอุณหภูมิสูงที่ดี (ถึง ~ 450 °C / 840 °F)
- ความสามารถในการปั่นและการปรับปรุงที่ดี
- ประหยัด
- ข้อจํากัด: ง่ายต่อการเก่า (เก่า) และออกซิเดชั่น (กระจก) ในอุณหภูมิสูงโดยไม่คุ้มกัน ไม่เหมาะสําหรับสภาพแวดล้อมที่เก่า นอกจากจะเคลือบหรือเคลือบ

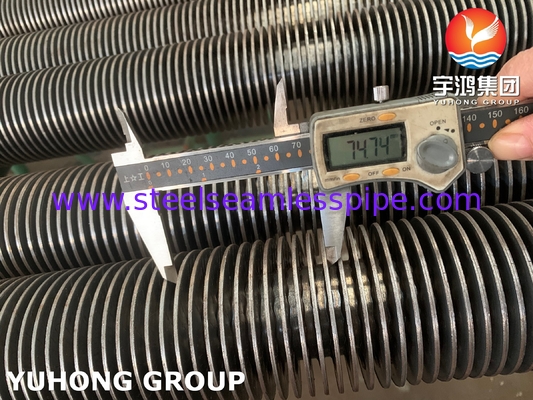

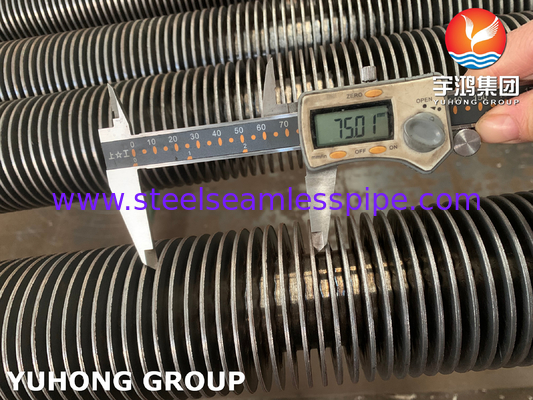

2ประเภทปีก: ปีกแข็ง
การก่อสร้าง: ปีกทําจากแผ่นวัสดุที่แข็งแรง (มักเป็นสแตนเลสคาร์บอน หรือบางครั้งเป็นสแตนเลสเพื่อความทนทานต่อการกัดกร่อน)
การติดต่อ: ปีกถูกเชื่อมต่ออย่างต่อเนื่อง (มักเชื่อมต่อด้วยความต้านทาน, LFW, หรือ HFW) ตลอดฐานของพวกเขาไปยังพื้นผิวภายนอกของท่อฐาน.
ข้อดี:
การถ่ายทอดความร้อนที่ดี: การติดต่อโดยตรงระหว่างโลหะกับโลหะ ให้ความต้านทานความร้อนต่ํามาก
ความแข็งแรงและทนทานทางกลสูง: ทนต่อการสั่นสะเทือน, การบดสลาย, และความเสียหายทางกายภาพ
ดีสําหรับอุณหภูมิสูง: การเชื่อมต่อที่เชื่อมรักษาความสมบูรณ์แบบในอุณหภูมิสูง
สามารถทําความสะอาดได้: พื้นผิวเรียบทําให้การทําความสะอาด / แป้งง่ายกว่าเมื่อเทียบกับปีกที่ติดตั้ง
ข้อเสีย:
ราคาแพงกว่าปีกที่ถักออกหรือถักลง
ความดันลดลงสูงกว่าปีกที่มีรูปร่างต่ํา

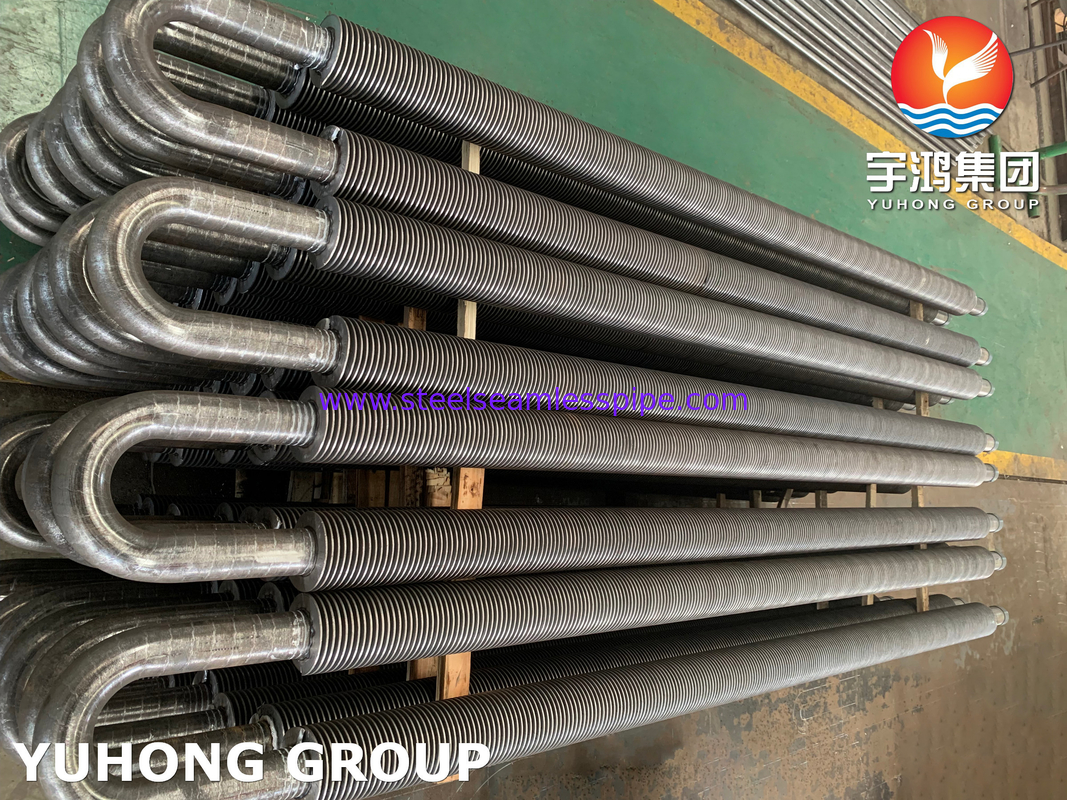

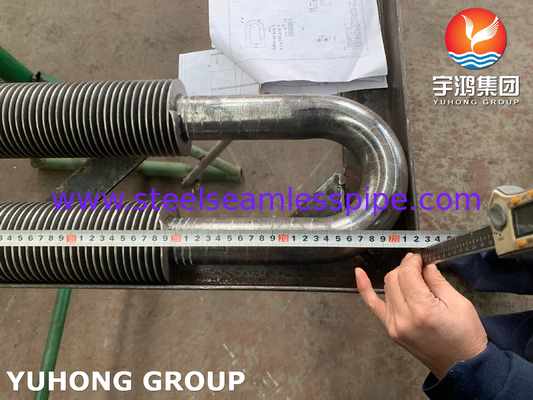

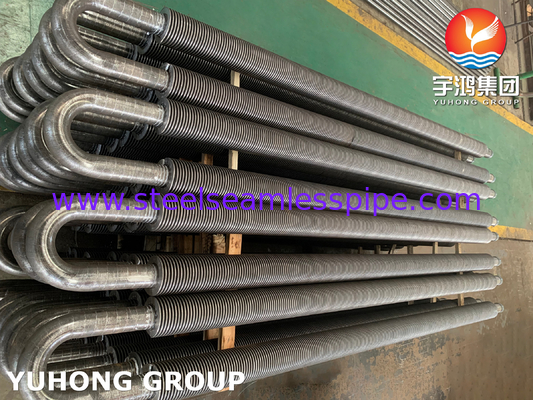

3. การจัดตั้งท่อโดยรวม: U-Type
รูป: ท่อปีกบิดเป็นรูปร่าง "U" ที่แน่น (บิด 180 องศา)
วัตถุประสงค์
การขยายความร้อน: ทําให้กระดูกท่อขยายและหดตัวได้อย่างอิสระภายในเปลือกของเครื่องแลกเปลี่ยนความร้อนโดยไม่ทําให้มีแรงกดดันที่มากเกินไปบนแผ่นท่อหรือท่อ
การถอนพวง: สะดวกในการดึงพวงท่อทั้งหมดออกจากเปลือกเพื่อตรวจสอบ, ทําความสะอาด, หรือบํารุงรักษา
กระดาษท่อเดียว: จําเป็นต้องมีกระดาษท่อเดียวที่ปลายตรง ทําให้การออกแบบกล่องหัว / ช่องง่ายต่อปลายนั้น
การ สร้าง: กระบวนการบิดเกิดขึ้นหลังจากที่ปีกถูกแนบอุปกรณ์และเทคนิคการบิดที่ระมัดระวังจําเป็นต้องหลีกเลี่ยงการทําลายปีกหรือเสี่ยงการเชื่อมต่อปีก-ท่อที่จุดสูงของบิด.
4สรุปและการใช้งานทั่วไป:
A106 Gr.B U-Type Solid Fin Tube เป็นท่อที่แข็งแรงอุปกรณ์ส่งความร้อนที่มีประสิทธิภาพสูงที่ออกแบบมาสําหรับการใช้งานที่ต้องการอุณหภูมิสูง ที่การอํานวยความสะดวกในการขยายความร้อนและความทนทานเป็นสิ่งสําคัญลักษณะหลักของมันคือ
ฐานสแตนเลสคาร์บอนความทนทานสูง เพื่อความสมบูรณ์แบบของโครงสร้างภายใต้ความร้อนและความดัน
ปีกผสมผสานแบบแข็งแรงที่ยั่งยืน: เพื่อการถ่ายทอดความร้อนให้กับอากาศ/ก๊าซได้อย่างมีประสิทธิภาพและน่าเชื่อถือ
การปรับแต่ง U-Bend: เพื่อการขยายความร้อนที่ไม่เครียดและการบํารุงรักษาง่าย
การใช้งานทั่วไป:
เครื่องผลิตควายฟื้นฟูความร้อน (HRSGs): ช่องส่วนของเครื่องประหยัด, เครื่องระเหยและเครื่องทําความร้อนสูง เพื่อฟื้นฟูความร้อนจากอากาศระเหยของห้างกลมแก๊ส
เครื่องทําความร้อนและเตาอบกระบวนการ: ช่องส่วนการกระบวนการถ่ายทอดความร้อนจากก๊าซควันไปยังของเหลวกระบวนการ
เครื่องปั่นความร้อนเสีย: การฟื้นฟูความร้อนจากกระแสกระบวนการที่มีอุณหภูมิสูง
เครื่องทําความร้อนอากาศ / เครื่องทําความร้อนก่อน: การทําความร้อนอากาศเผาไหม้โดยใช้ก๊าซสูบ
ผังท่อปีกใน Shell & Tube Exchangers: เมื่อก๊าซอยู่ด้านเปลือกและการขยายความร้อนมีความสําคัญ
ข้อ พิจารณา สําคัญ:
การกัดกรอง: A106 Gr.B ต้องการการป้องกัน (ตัวอย่างเช่น การเคลือบคลุม เช่น อัลลูมิเนซ, การเคลือบปลายด้วยเหล็กไร้ขัด, การทํางานในก๊าซแห้ง/ไม่กัดกรอง) ในสภาพแวดล้อมที่มีความชื้น, กรด, หรือซัลฟ์เฟอร์
การออกซิเดชั่น: จะสร้างกระดานในอุณหภูมิสูง; ต้องพิจารณาเพื่อการทํางานในระยะยาว
ความหนาแน่นของปีก: จํานวนปีกต่อนิ้ว/เมตรถูกเลือกขึ้นอยู่กับความสะอาดของก๊าซ (ศักยภาพการสกปรก) และการถ่ายทอดความร้อนที่จําเป็นเมื่อเทียบกับการลดความดัน
Radius Bend: ความแน่นของ U-Bend เป็นสิ่งสําคัญและถูกกําหนดโดยการออกแบบแลกเปลี่ยนความร้อนและกว้างของท่อ
