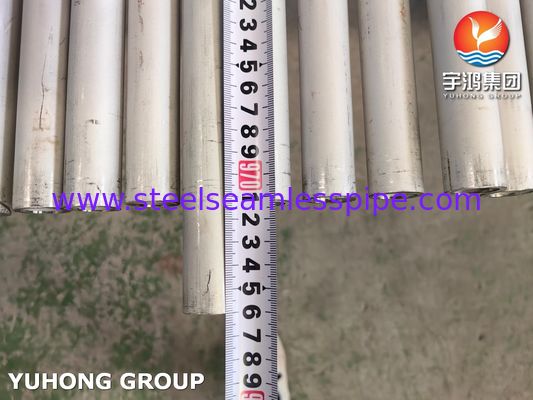

ASME SA213 TP304 ท่อไร้รอยเหล็กไร้ขัดสําหรับเครื่องปั่น
ASME SA213 TP304 (UNS S30400) เป็นมาตรฐานท่อไร้รอยเหล็กออสเตนไทม์ ที่ถูกกําหนดโดยเฉพาะสําหรับเครื่องปั่น, เครื่องอบอุ่นและเครื่องแลกเปลี่ยนความร้อนรายละเอียดนี้ครอบคลุมหลอดความหนาผนังขั้นต่ําที่ทํางานในอุณหภูมิสูงสภาพแวดล้อมความดันสูง ที่ความต้านทานต่อการกัดสลายและความสมบูรณ์แบบทางกลเป็นสิ่งสําคัญ
บริษัท ยูฮอง กรุ๊ป จํากัด จําหน่ายท่อ ASME SA213 TP304 ที่ไม่มีรอยต่อ พร้อมการติดตามวัสดุได้อย่างเต็มที่ และการสนับสนุนการตรวจสอบจากผู้บริหารฝ่ายที่สาม (ABS, DNV, BV, PED, GOST)มีประสบการณ์มากกว่า 25 ปีในการผลิตหลอดสแตนเลสออสเตนนิต และหลอดสแตนเลสนีเคิล, เรายังคงมีความเชี่ยวชาญเฉพาะอย่างยิ่งในอุปกรณ์ที่ใช้ในหลอดหม้อที่ควบคุมขนาดเมล็ดและปริมาตรการผสมผสานของสารละลายมีผลต่ออายุการใช้งานโดยตรง
สารประกอบทางเคมี (ASTM A213 / ASME SA213)
| ธาตุ |
องค์ประกอบ (%) |
ความต้องการมาตรฐาน |
| คาร์บอน (C) |
≤ 0.08 |
แม็กซ์ |
| มังกานีส (Mn) |
≤ 200 |
แม็กซ์ |
| ฟอสฟอรัส (P) |
≤ 0.045 |
แม็กซ์ |
| ซัลฟ์เฟอร์ (S) |
≤ 0.030 |
แม็กซ์ |
| ซิลิคอน (Si) |
≤ 100 |
แม็กซ์ |
| โครเมียม (Cr) |
180.0 - 20.0 |
ระยะทาง |
| นิเคิล (Ni) |
8.0 - 110 |
ระยะทาง |
UNS การกําหนดชื่อ: S30400
คุณสมบัติทางกล (ในรูปของสารละลายที่ผสมผสม)
| อสังหาริมทรัพย์ |
มูลค่า |
ความต้องการ |
| ความแข็งแรงในการดึง (นาที) |
515 MPa (75 ksi) |
ASTM A213 |
| ความแข็งแรงของผลผลิต (นาที) |
205 MPa (30 ksi) |
0.2% คอมเพิร์ต |
| ความยาว (นาที) |
35% (ใน 2 นิ้วหรือ 50 มม.) |
ขนาดยาว |
| ความแข็ง (สูงสุด) |
192 HBW / 90 HRB |
บรีเนล / ร็อกเวลล์ |
| ความร้อนในการรักษาสารละลาย |
1040 °C (1900 °F) นาที |
การดับน้ําหรือการเย็นเร็ว |
แหล่งที่มา: ความต้องการระบุระดับ ASTM A213 / ASME SA213
กระบวนการผลิตและการควบคุมคุณภาพ
เส้นทางการผลิต
- กระบวนการ:ไม่มีสาย - ปรับปรุงแบบร้อนหรือปรับปรุงแบบเย็น ตามที่ระบุ
- การรักษาความร้อน:จําเป็นต้องใช้สารละลายในการผสมผสานสําหรับท่อ TP304 ทั้งหมด; การควบคุมขนาดเมล็ดตาม ASTM E112
- ปลายผิว:มีให้เลือกในแบบปริกเคิล, แสงสว่าง, หรือเคลือบ
การทดสอบที่บังคับ (ตาม ASME SA213)
ทุกชุดท่อต้องผ่านการตรวจสอบดังต่อไปนี้
- การวิเคราะห์องค์ประกอบทางเคมีพร้อมการตรวจสอบ PMI (Positive Material Identification)
- การทดสอบความยืด- การยืนยันความแข็งแรงในการดึงและความแข็งแรงในการผลิต
- การทดสอบความแข็ง- บรีเนลล์หรือร็อคเวลล์ ตามรายละเอียด
- การทดสอบการผ่อนคลาย- ตรวจสอบความแน่นและความแข็งแรง
- การทดสอบไฟ- ประเมินความสามารถในการทํางานสําหรับการขยายท่อ
- การทดสอบแบบไฮโดรสแตตหรือการทดสอบไฟฟ้าที่ไม่ทําลาย(กระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส)

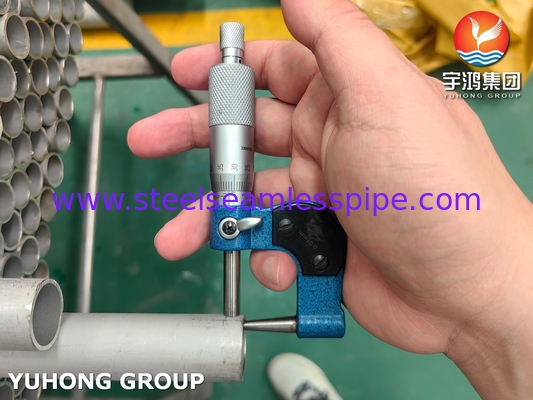

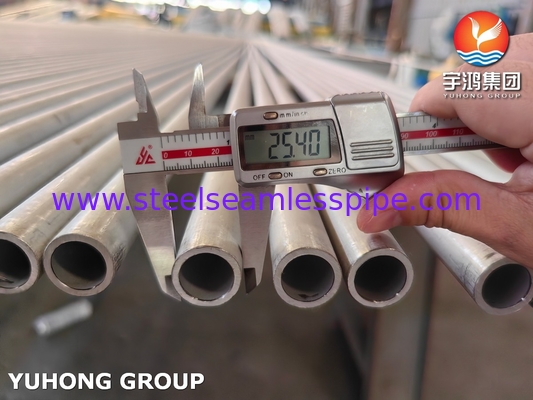

- การตรวจสอบมิติ- OD, WT, การตรวจสอบความอดทนความยาว
- การทดสอบการเกรดระหว่างเมล็ด- เมื่อถูกระบุในคําสั่งซื้อ
ข้อพิจารณาสําคัญในการผลิต
- อุณหภูมิการเผาผลาญของสารละลายต้องสูงสุด 1040 °Cเพื่อรับรองการละลายคาร์บิดอย่างสมบูรณ์แบบ และความทนทานต่อการกัดกร่อนที่ดีที่สุด
- การเย็นเร็ว (การดับน้ํา)เป็นสิ่งจําเป็นในการป้องกันความรู้สึกและรักษาความต้านทานต่อการกัดกรองระหว่างเม็ด
- การทําปลายแบบเย็นให้ความอนุญาตขนาดที่เข้มข้นกว่า: ±0.10 มม. สําหรับ OD < 25.4 มม. ±0.15 มม. สําหรับ 25.4-38.1 มม.
ความสามารถในการผลิตเพิ่มเติม
กลุ่ม Yuhong ให้บริการสนับสนุนการผลิตแบบบูรณาการ สําหรับเครื่องแลกเปลี่ยนความร้อนและหลอดหม้อ
| องค์ประกอบ / บริการ |
ความสามารถ / ความพร้อมของเกรด |
| หลอดยูเบนด์ |
วงศ์รัศมีที่กําหนดเอง ความยาวขาสูงสุด 15.24 m |
| ผสมท่อ |
การประกอบแบบครบถ้วนด้วยแผ่นท่อและแผ่นบีฟ |
| กระดาษท่อ |
โลหะคาร์บอน โลหะไร้ขัดเหล็ก เกรดสแตนเลส |
| แบฟเฟล / แผ่นรองรับ |
การเจาะและการแปรรูปตามสั่ง |
| หลอดปีก |
พื้นที่ที่เพิ่มขึ้นสําหรับประสิทธิภาพการถ่ายทอดความร้อน |
| หัว / ช่องทาง |
ส่วนประกอบของภาชนะความดัน |
| การรับรอง MTC |
EN 10204 3.1 หรือ 3.2 กับ TPI (BV, SGS, DNV, ABS) |
บริษัทจําหน่ายชุดชิ้นส่วนความดันที่สมบูรณ์แบบที่มีวัสดุที่เข้ากันได้ในส่วนประกอบของเครื่องแลกเปลี่ยนความร้อนทั้งหมด
ขนาดการใช้งาน (ASME SA213)
| ปริมาตร |
ระยะทาง |
| กว้างภายนอก |
3.2 มิลลิเมตร - 127 มิลลิเมตร (1/8′′ - 5′′) |
| ความหนาของผนัง |
0.4 mm - 12.7 mm (0.015 ′′ - 0.500 ′′) ผนังขั้นต่ํา |
| ความยาว |
ปรับแต่งสูงสุด 32 เมตร (ตรง); U- bend มีให้เลือก |
ตามรายละเอียด ASME SA213 - ขนาดนอกช่วงนี้อาจมีข้อตกลงพิเศษ
พื้นที่ใช้งาน
ASME SA213 TP304 ท่อไร้รอยถูกระบุสําหรับ:
- หลอดเครื่องปั่น- ช่องน้ําและหลอดไฟ
- เครื่องแลกเปลี่ยนความร้อน- รูปแบบกระเป๋าและท่อ, ท่อ U, และแผ่นท่อคง
- คอนเดนเซอร์- เครื่องบดผิวควายและระบบช่วย
- ภาชนะความดัน- ท่อภายในในอุณหภูมิสูง
- โรงงานปิโตรเคมี- เครื่องทําความร้อนในกระบวนการและท่อปรับปรุง
- การผลิตพลังงาน- อุปกรณ์ประกอบวงจรแบบปกติและรวม
- บริการโรงแปรรูป- การถ่ายทอดความร้อนในหน่วยแหล่งและระยะว่าง
จํากัดอุณหภูมิ: การทํางานระยะสั้นถึง 870 °C; การทํางานต่อเนื่องถึง 920 °C (ความต้านทานต่อการออกซิเดนที่ลดลงมากกว่า 800 °C)
คําถามทางเทคนิคที่ถามบ่อย
TP304 แตกต่างจาก TP304L สําหรับการบริการเครื่องปั่นด้วยวิธีใด?
ความแตกต่างของสารคารคาร์บอนเป็นกุญแจ: TP304 มี 0.08% max C (ความแข็งแรงสูงกว่าในอุณหภูมิที่สูงขึ้น) ในขณะที่ TP304L มี 0.035% max C (ความสามารถในการผสมผสานที่ดีกว่า) สําหรับการใช้งานในเครื่องปั่นที่สูงกว่า 525 °CTP304 เป็นตัวเลือกเนื่องจากสารคารคาร์บอนมีส่วนช่วยให้ความแข็งแรงในการเคลื่อนที่ในอุณหภูมิสูง 304L อาจไม่ตอบสนองความต้องการความแข็งแรงขั้นต่ําในอุณหภูมิสูง
อุณหภูมิการเผาผลาญของสารละลายที่ระบุสําหรับ SA213 TP304 คืออะไร?
ASME SA213 ต้องการการรักษาสารละลายที่อุณหภูมิอย่างน้อย 1040 °C (1900 °F)ตามด้วยการเย็นอย่างรวดเร็ว (น้ําหรือสื่อการดับอย่างรวดเร็วอื่น ๆ) เพื่อรักษาความต้านทานต่อการกัดกร่อนและป้องกันการเกิดความรู้สึก.
