ASTM A269 TP316L ท่อไร้รอยต่อ (Ra≤0.4μm) อบอ่อนสว่างสำหรับเครื่องมือวัดความแม่นยำ

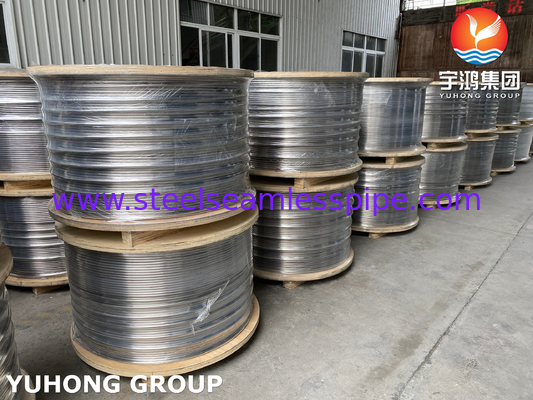

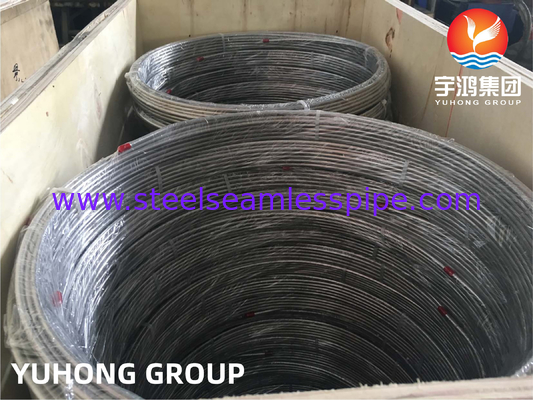

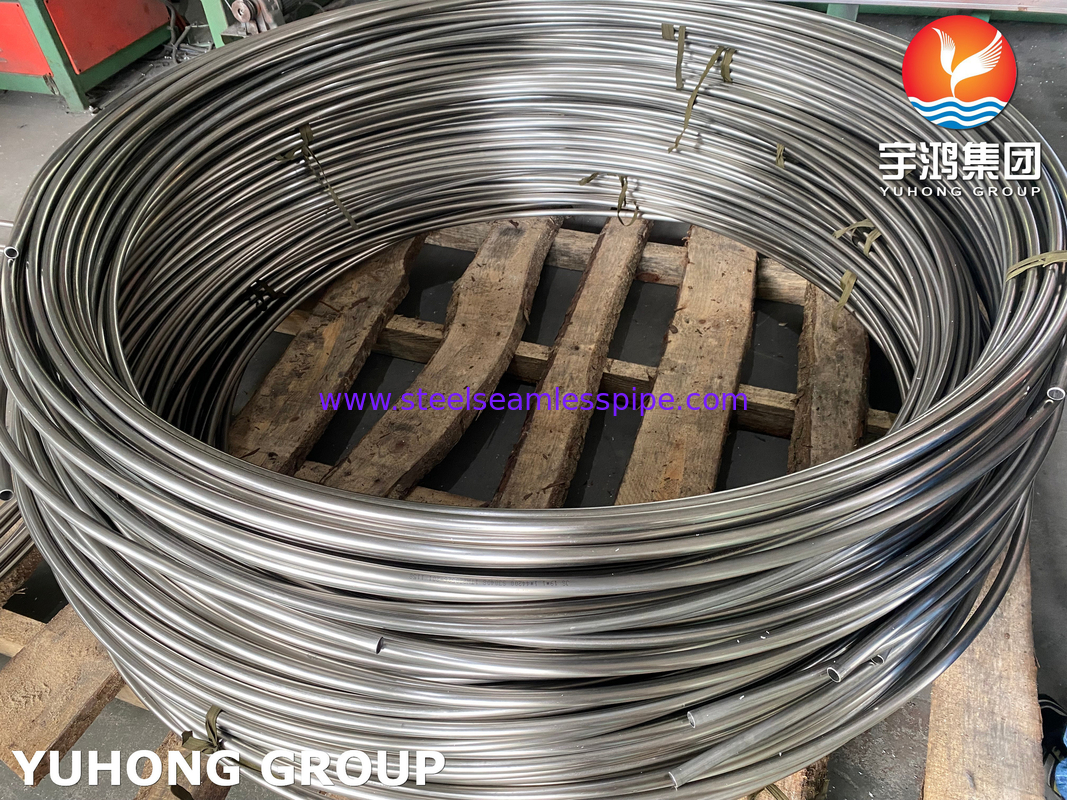

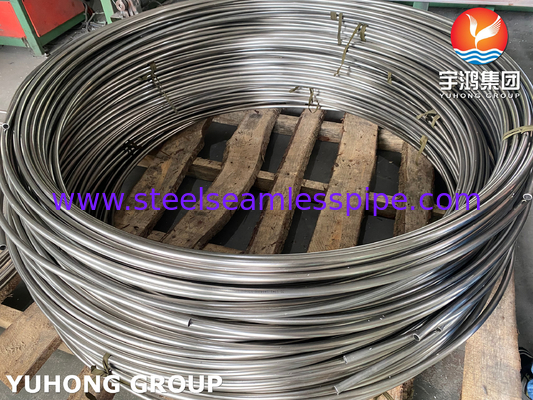

ท่อขดในอุตสาหกรรมน้ำมันและก๊าซเป็นท่อโลหะยาวต่อเนื่องที่พันบนรีลขนาดใหญ่ YUHONGท่อขดสแตนเลสสตีลมีความหลากหลายและเหมาะสมกับการใช้งานน้ำมันและก๊าซหลายประเภท มีการใช้งานอย่างแพร่หลายในกิจกรรมการแทรกแซงหลุมในบ่อน้ำมันและก๊าซ เช่น การบันทึกหลุม การกระตุ้น และการควบคุมทราย
ASTM A269 TP316L การทดสอบทางกลของท่อขดไร้รอยต่อสแตนเลสออสเทนนิติก
การทดสอบการบาน (ท่อไร้รอยต่อ)
ตัวอย่างหนึ่งชิ้นต่อล็อตของท่อไร้รอยต่อที่เสร็จแล้วถูกนำมาจากปลายด้านหนึ่งของท่อเพื่อทำการทดสอบการบานเพื่อประเมินความสามารถในการขยายตัว
คำจำกัดความของล็อตสำหรับการทดสอบ
ท่อที่มีขนาดระบุ, ความหนาของผนัง, และหมายเลขความร้อนเดียวกันก่อนการตัด
สำหรับการอบชุบด้วยเตาเผาแบบแบทช์: ขนาด, หมายเลขความร้อน, และการชาร์จเตาเผาเดียวกัน
สำหรับเตาเผาต่อเนื่องหรือการดับโดยตรง: ขนาด, หมายเลขความร้อน, และเงื่อนไขการประมวลผลเดียวกัน
การทดสอบความแข็ง
ตัวอย่างสองชิ้นต่อล็อต (คำจำกัดความของล็อตเดียวกับการทดสอบการบาน) สำหรับการทดสอบความแข็งแบบ Brinell หรือ Rockwell
การอบชุบด้วยความร้อนหลายครั้ง
การทดสอบการบานและความแข็งจะต้องดำเนินการกับความร้อนแต่ละครั้งแยกกันเมื่อมีการใช้ความร้อนหลายครั้ง
การทดสอบการแบนกลับด้าน (ท่อเชื่อม - สำหรับการอ้างอิง)
ตัวอย่างหนึ่งชิ้นต่อ 1,500 ฟุต (460 ม.) ของท่อเชื่อมที่เสร็จแล้ว ตัวอย่างจากทั้งสองด้านหากขดเกิน 1,500 ฟุต
จำนวนท่อสูงสุดต่อล็อตที่ผ่านการอบชุบด้วยความร้อน
| ขนาดท่อ |
ขนาดล็อตสูงสุด |
| OD ≥ 2" (50 มม.) & WT ≥ 0.200" (5.08 มม.) |
≤ 50 ท่อ |
| 1" (25 มม.)< OD1" & WT< 0.200" |
≤ 75 ท่อ |
| OD ≤ 1" (25 มม.) |
≤ 125 ท่อ |
ASTM A269 TP316L ตารางขนาดท่อขดไร้รอยต่อสแตนเลสออสเทนนิติก
| เส้นผ่านศูนย์กลางภายนอก |
BWG |
| 25 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
| ความหนาของผนัง (มม.) |
| 0.508 |
0.71 |
0.89 |
1.24 |
1.65 |
2.11 |
2.77 |
3.4 |
| มม. |
นิ้ว |
น้ำหนัก (กก./ม.) |
| 6.35 |
1/4 |
0.081 |
0.109 |
0.133 |
0.174 |
0.212 |
- |
- |
- |
| 9.53 |
3/8 |
0.126 |
0.157 |
0.193 |
0.257 |
0.356 |
0.429 |
- |
- |
| 12.7 |
1/2 |
0.214 |
0.263 |
0.356 |
0.457 |
0.612 |
0.754 |
- |
- |
| 15.88 |
5/8 |
0.271 |
0.334 |
0.455 |
0.588 |
0.796 |
0.995 |
- |
- |
| 19.05 |
3/4 |
0.327 |
0.405 |
0.553 |
0.729 |
0.895 |
1.236 |
- |
- |
| 25.4 |
1 |
0.44 |
0.546 |
0.75 |
0.981 |
1.234 |
1.574 |
2.05 |
- |
| 31.75 |
1 1/4 |
0.554 |
0.688 |
0.947 |
1.244 |
1.574 |
2.014 |
2.641 |
- |
| 38.1 |
1 1/2 |
0.667 |
0.832 |
1.144 |
1.514 |
1.904 |
2.454 |
3.233 |
- |
| 44.5 |
1 3/4 |
- |
- |
1.342 |
1.774 |
2.244 |
2.894 |
3.5 |
- |
| 50.8 |
2 |
- |
- |
1.549 |
2.034 |
2.574 |
3.334 |
4.03 |
- |
| 63.5 |
2 1/2 |
- |
- |
1.949 |
2.554 |
3.244 |
4.214 |
5.13 |
- |
| 76.2 |
3 |
- |
- |
2.345 |
3.084 |
3.914 |
5.094 |
6.19 |
- |
| 88.9 |
3 1/2 |
- |
- |
2.729 |
3.609 |
4.584 |
5.974 |
7.27 |
- |
| 101.6 |
4 |
- |
- |
- |
4.134 |
5.254 |
6.854 |
8.35 |
- |
| 114.3 |
4 1/2 |
- |
- |
- |
4.654 |
5.924 |
7.734 |
9.43 |
- |
ASTM A269 TP316L เอกสารอ้างอิงท่อขดไร้รอยต่อสแตนเลสออสเทนนิติก
| หมวดหมู่ |
รหัสมาตรฐาน |
ชื่อมาตรฐาน |
| มาตรฐาน ASTM |
A262 |
แนวทางปฏิบัติสำหรับการตรวจจับความไวต่อการโจมตีแบบ Intergranular ในสแตนเลสออสเทนนิติก |
| |
A480/A480M |
ข้อกำหนดสำหรับข้อกำหนดทั่วไปสำหรับแผ่น, แผ่น, และแถบสแตนเลสรีดเรียบ |
| |
A632 |
ข้อกำหนดสำหรับท่อสแตนเลสออสเทนนิติกไร้รอยต่อและเชื่อม (เส้นผ่านศูนย์กลางเล็ก) สำหรับบริการทั่วไป |
| |
A1016/A1016M |
ข้อกำหนดสำหรับข้อกำหนดทั่วไปสำหรับท่อเหล็กอัลลอยด์เฟอร์ริติก, เหล็กอัลลอยด์ออสเทนนิติก, และท่อสแตนเลส |
| |
E527 |
แนวทางปฏิบัติสำหรับการกำหนดหมายเลขโลหะและโลหะผสมในระบบการกำหนดหมายเลขแบบรวม (UNS) |
| รหัสท่อ ASME |
ASME B31.3 |
ท่อกระบวนการ |
| มาตรฐานอื่นๆ |
SAE J1086 |
แนวทางปฏิบัติสำหรับการกำหนดหมายเลขโลหะและโลหะผสม |

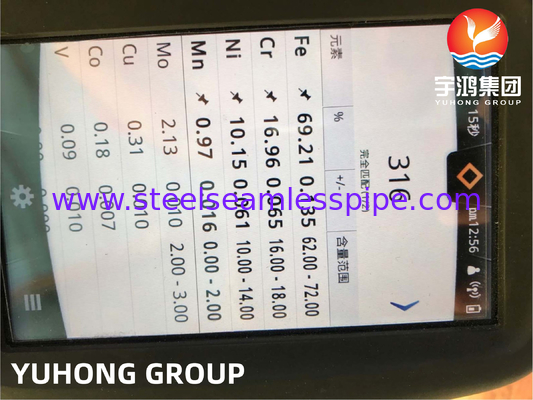

ASTM A269 TP316L องค์ประกอบทางเคมีของท่อขดไร้รอยต่อสแตนเลสออสเทนนิติก
|
วัสดุ
|
ASTM A269 องค์ประกอบทางเคมี % สูงสุด
|
|
C
|
Mn
|
P
|
S
|
Si
|
Cr
|
Ni
|
Mo
|
|
TP316L
|
0.035 D
|
2
|
0.045
|
0.03
|
1
|
16.0-18.0
|
10.0-15.0
|
2.00-3.00
|
ASTM A269 TP316L ท่อขดไร้รอยต่อสแตนเลสออสเทนนิติกการประยุกต์ใช้ในอุตสาหกรรมน้ำมันและก๊าซ
การสำรวจ
ท่อส่งใต้ทะเล: ใช้ในท่อส่งใต้ทะเลสำหรับการขนส่งน้ำมันและก๊าซ, ต้านทานการกัดกร่อนของน้ำทะเลและจุลินทรีย์
อุปกรณ์ปากบ่อ: ใช้ในส่วนประกอบปากบ่อ เช่น แมนิโฟลด์, ทนต่อของเหลวกัดกร่อนและแรงดันสูง
การประมวลผล
อุปกรณ์แยก: สำหรับชิ้นส่วนภายในในเครื่องแยกสามเฟส, ทนต่อการกัดกร่อนของสื่อที่ซับซ้อน
อุปกรณ์กำจัดกำมะถัน/กำจัดคาร์บอน: ในหม้อต้มและคอนเดนเซอร์ของหอคอยที่เกี่ยวข้อง, รักษาประสิทธิภาพในสภาพแวดล้อมที่กัดกร่อน
การจัดเก็บ
ท่อส่งถัง: ใช้สำหรับถังท่อเข้า/ออกและท่อติดตาม, ป้องกันการกัดกร่อนจากสิ่งสกปรกในน้ำมันและก๊าซ
