ASTM A403 WP304 ท่อเหล็กไร้ขัด Cap Butt weld Fitting ASME B169
ภาพรวมสินค้า
ASTM A403 WP304/WP304L หมวกบิดสเวดจากสแตนเลสเป็นอุปกรณ์ติดต่อท่อสแตนเลส austenitic ที่ออกแบบมาเพื่อปิดปลายของระบบท่อ เครื่องมือและสายการผลิตหมวกได้รับการจัดจําหน่ายกับปลายบัตต์-สอยสําหรับการปั๊มตรงกับท่อติด.
ผลิตจากขนาดความหนาและมีขนาดASME B169, หมวกท่อเหล็กไร้ขัดเหล็กเหล่านี้มีในขนาดนามinalities และความหนาผนังที่แตกต่างกันสําหรับการนําท่อกระบวนการ, ปิโตรเคมี, น้ํามันและก๊าซ, พลังงานและอุปกรณ์อุตสาหกรรม.
รายละเอียดสินค้า
| รายการ |
รายละเอียด |
| สินค้า |
หมวกบานบานเหล็กไร้ขัด |
| คุณภาพของวัสดุ |
ASTM A403 WP304 / WP304L |
| UNS |
S30400 / S30403 |
| ประเภทวัสดุ |
สแตนเลส austenitic |
| ประเภทสินค้า |
ปิดท่อ / ปิดปลาย |
| มาตรฐานการผลิต |
ขนาดความหนา |
| มาตรฐานขนาด |
ASME B169 |
| การเชื่อมต่อ |
สายบีท (BW) |
| ระยะขนาด |
1/8"-48" NB |
| ความหนาของผนัง |
SCH 10S-XXS |
| การ เตรียม ตัว เสร็จ |
ASME B16.25 ตามที่เหมาะสม |
| การรักษาความร้อน |
การรักษาความร้อนของสารละลาย |
| พื้นที่ |
ผสมผสาน / ผสมผสาน / ผสมผสานตามความต้องการ |
| การตรวจสอบ |
ขนาด, ภาพ, PMI, NDT ตามความต้องการ |
| การรับรอง |
EN 10204 3.1 มี |
วัสดุ ASTM A403 WP304 / WP304L
ASTM A403 ครอบคลุมส่วนประกอบจากสแตนเลส austenitic ที่ถูกขุดสําหรับการใช้งานในท่อความดันWP304 และ WP304Lเป็นประเภทของเหล็กไร้ขัดเหล็กโครม-นิกเคิลที่ใช้กันทั่วไปที่ต้องการความทนทานต่อการกัดกร่อน ความสามารถในการผสมและผลประกอบการทั่วไปในบริการกระบวนการ
WP304 VS WP304L
ความแตกต่างหลักของวัสดุคือสารคอมบอน
| เกรด |
UNS |
คาร์บอน |
คุณลักษณะทั่วไป |
| WP304 |
S30400 |
≤ 0.08% |
สแตนเลส 304 สําหรับการใช้ทั่วไป |
| WP304L |
S30403 |
≤ 0.03% |
ประเภทคาร์บอนต่ําสําหรับการใช้งานในการปั่น |
ปริมาณคาร์บอนต่ําของ WP304L ช่วยลดความเสี่ยงของการตกของคาร์บิดโครเมียมระหว่างการผสาน ดังนั้นจึงถูกกําหนดโดยทั่วไปสําหรับระบบท่อที่ผลิตที่เกี่ยวข้องกับการผสานที่กว้างใหญ่
การออกแบบหมวกบานบานบานสแตนเลส
หมวกผสมผสานบัตท์ถูกติดตั้งบนปลายเปิดของท่อหรืออุปกรณ์และผสมผสานรอบวงกลม
- การเชื่อมต่อท่อตรงกับอุปกรณ์
- การเชื่อมต่อต่อเนื่องด้วยการปั่น
- โปรไฟล์ภายนอกขนาดเล็ก
- การจัดสรรที่เหมาะสมกับระบบท่อ
- ความเหมาะสมกับข้อกําหนดขนาดของ ASME B16.9
หมวกสามารถนําเสนอสําหรับขนาดท่อมาตรฐาน เช่นเดียวกับความต้องการที่กําหนดเอง
ASME B16.9 ขนาด
ASME B16.9 ระบุความต้องการด้านมิติสําหรับเครื่องเชื่อมแบบสับปะปะที่ผลิตในโรงงานขนาดและผนังความหนารวมที่มีให้เลือกได้ตามรายละเอียดของท่อเชื่อมต่อ.
การตั้งชื่อผนังทั่วไปประกอบด้วย:
- SCH 5S
- SCH 10S
- SCH 20S
- SCH 40S
- SCH 80S
- SCH 120
- SCH 160
- XXS
ความพร้อมจริงขึ้นอยู่กับขนาด, คุณภาพวัสดุและความต้องการขนาดที่ใช้
ประเภทหมวกเหล็กไร้ขัด
YUHONG สามารถจัดจําหน่ายหมวกสลัดสแตนเลสในรูปแบบที่แตกต่างกันและเกรดวัสดุตามความต้องการของโครงการ
WP304 หมวกปั่นท้าย
A403 WP304 หมวกสแตนเลสถูกเลือกโดยทั่วไปสําหรับการใช้งานท่อกระบวนการทั่วไปและอุปกรณ์ที่สแตนเลสสแตนเลสมาตรฐาน 304 ให้ความทนทานต่อการกัดกร่อนที่ต้องการ
WP304L หมวกปั่นท้าย
A403 WP304L หมวกสแตนเลสเหมาะสําหรับระบบท่อผสมที่ระบุรุ่นที่มีคาร์บอนต่ํากว่าของเหล็กไร้ขัด 304
หมวกท่อสแตนเลสตามสั่ง
ขนาดพิเศษ ความหนาผนัง และความต้องการการตรวจสอบสามารถพิจารณาตามภาพวาด, รายละเอียดของท่อหรือคําสั่งซื้อ
การใช้งาน
ASTM A403 WP304 / WP304L หมวกผสมผสานกระโปรงถูกใช้สําหรับปลายท่อและอุปกรณ์ใน:
- ท่อน้ํามันและก๊าซ
- โรงงานปิโตรเคมี
- การประมวลผลทางเคมี
- ท่อโรงแปรรูป
- การผลิตพลังงาน
- ระบบแลกเปลี่ยนความร้อน
- ภาชนะความดัน
- อุปกรณ์ประกอบการ
- การบํารุงน้ํา
- ท่ออุตสาหกรรม
- การสร้างเรือ
- อุปกรณ์กลทั่วไป
หมวกสามารถใช้ในการปิดปลายท่อ, การเชื่อมต่ออุปกรณ์และสาขาท่อกระบวนการที่คัดเลือก
ทําไมต้องเลือก WP304 / WP304L Butt Weld Caps?
- ความทนทานต่อการกัดกร่อน- เนื้อหาโครเมียมของสแตนเลส 304 ให้ความทนทานกับสภาพแวดล้อมและกระบวนการทั่วไป
- ความสามารถในการผสาน- WP304L ให้ทางเลือกคาร์บอนต่ําสําหรับการผลิตการผสมและมักถูกเลือกเมื่อความต้องการในการผสมเป็นส่วนสําคัญของการออกแบบท่อ
- การเชื่อมต่อ Butt-Weld- การจัดตั้ง BW ทําให้หมวกสามารถเชื่อมต่อโดยตรงกับท่อ สร้างการเชื่อมต่อท่อที่คอมพัคต์และต่อเนื่อง
- มิติมาตรฐาน- ความต้องการขนาดของ ASME B16.9 ช่วยให้แน่ใจว่าความเหมาะสมกับส่วนประกอบของท่อท่อบัตต์สอแบบมาตรฐาน
- มีขนาดใหญ่- ผลิตภัณฑ์สามารถนําเสนอในหลากหลายขนาดและความหนาผนังตามรายละเอียดที่ใช้ได้
การผลิตและการตรวจสอบ
ขึ้นอยู่กับรายละเอียดโครงการ การตรวจสอบอาจรวมถึง:
- การวิเคราะห์องค์ประกอบทางเคมี
- การทดสอบทางกล
- การตรวจสอบการรักษาความร้อน
- การตรวจเห็น

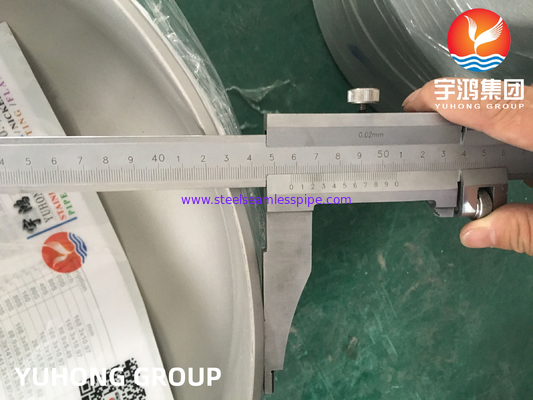

- การตรวจสอบมิติ
- การทดสอบความแข็ง
- การระบุวัสดุเป็นบวก (PMI)
- การทดสอบสารเจาะของเหลว (PT)
- การทดสอบ Ultrasonic (UT)
- การตรวจสอบโดยบุคคลที่สามอื่น ๆ
ใบรับรองการทดสอบวัสดุสามารถจัดส่งตามEN 10204 3.1หรือความต้องการของโครงการ
มาตรฐานที่ใช้
ผลิตภัณฑ์สามารถจัดจําหน่ายได้ตาม:
- ขนาดความหนา- อุปกรณ์ประกอบท่อ austenitic สแตนเลส
- ASME B169- อุปกรณ์อัดลวดที่ผลิตในโรงงาน
- ASME B1625- จุดจบของกระโปรง
- EN 10204- เอกสารตรวจสอบ
มาตรฐานเพิ่มเติมสามารถพิจารณาได้ตามรายละเอียดโครงการ
WP304 vs WP304L หมวกสแตนเลส
| รายการ |
WP304 |
WP304L |
| UNS |
S30400 |
S30403 |
| ปริมาตรการคาร์บอน |
≤ 0.08% |
≤ 0.03% |
| โครเมียม |
18.0-20.0% |
18.0-20.0% |
| นิเคิล |
8.0-11.0% |
8.0-12.0% |
| ครอบครัวทางกายภาพ |
สแตนเลส austenitic |
สแตนเลส austenitic |
| ความสามารถในการผสาน |
ดี |
เครื่องจักรกลที่ใช้ในการผลิต |
| การใช้ทั่วไป |
ท่อกระบวนการทั่วไป |
หลอดและอุปกรณ์สําหรับกระบวนการเชื่อม |
คุณภาพสุดท้ายควรถูกเลือกตามรายละเอียดของวัสดุท่อ, ขั้นตอนการผสมและสภาพการทํางาน
ระดับการจัดจําหน่ายสินค้า
YUHONG สามารถจัดส่งASTM A403 WP304 / WP304L หมวกผสมผสานท้ายจากสแตนเลสโดย:
- 1/8 "-48" ระยะขนาดชื่อ
- ตัวเลือกความหนาผนัง SCH 5S-XXS
- ปลายการเชื่อมท้าย
- ขนาดมาตรฐานและตามต้องการ
- ผิวที่ถัก, กระแทกหรือแปรรูป
- 3.1 การรับรองวัสดุ
- PMI และการตรวจสอบจากฝ่ายที่สามเมื่อจําเป็น
FAQ
หมวก ASTM A403 WP304 คืออะไร?
มันคือส่วนติดต่อท่อเหล็กไร้ขัด austenitic ที่ถูกผลิตตาม ASTM A403 WP304 และออกแบบเพื่อปิดปลายของระบบท่อโดยใช้การเชื่อมต่อบัตต์-เวส
ความแตกต่างระหว่าง WP304 และ WP304L คืออะไร?
ความแตกต่างหลักคือ ปริมาตรการคาร์บอนWP304L มีปริมาณคาร์บอนสูงสุด 0.03% เมื่อเทียบกับ 0.08% สําหรับ WP304, ทําให้ WP304L เป็นทางเลือกทั่วไปสําหรับการผลิต welded.
มาตรฐานไหนที่ใช้สําหรับขนาดหมวก?
สําหรับสแตนด์ฟิตเนอร์ปัสดุปัสดุปัสดุปัสดุปัสดุที่ผลิตในโรงงาน มาตรฐานขนาดคือASME B169.
นี่เป็นหมวกท่อที่ไม่มีรอยไหม?
เส้นทางการผลิตควรได้รับการยืนยันเมื่อเทียบกับรายละเอียดการสั่งซื้อเฉพาะเจาะจง ASTM A403 ยอมให้มีรูปแบบสินค้าและกระบวนการผลิตที่แตกต่างกันขึ้นอยู่กับการติดตั้งและเกรดสภาพการให้บริการจึงควรกําหนดเมื่อต้องการการสร้างที่ไม่มีรอยต่อ.
มีขนาดอะไรบ้าง
รายละเอียดผลิตภัณฑ์ที่มีอยู่1/8" ถึง 48" NBความต้องการที่กําหนดเองสามารถตรวจสอบตามภาพวาดหรือรายละเอียดโครงการ
คุณสามารถจัดหาหมวก WP304L สําหรับการผลิตภาชนะความดันได้หรือไม่
ใช่ หมวกผสมผสาน WP304/WP304L สามารถนําเสนอสําหรับการใช้งานท่อและอุปกรณ์ รวมถึงโครงการผลิตภาชนะความดันและอุปกรณ์กระบวนการที่คัดเลือกภายใต้การกําหนดการออกแบบและเอกสารที่ใช้.
เครื่องเชื่อมเหล็กไร้ขัดที่เกี่ยวข้อง
- ASTM A403 WP304 / WP304L เอลโค
- ASTM A403 WP304 / WP304L Tee
- ASTM A403 WP304 / WP304L เครื่องลด
- ASTM A403 WP304 / WP304L ครอส
- ASTM A403 WP316L หมวกปั่นท้าย
- อะไหล่ปั๊มปั๊มปั๊มปั๊ม
- อะไหล่ปั๊มปัดท้าย ASTM A403 WP347H
- อุปกรณ์ประกอบท่อบัตต์เวลด์เหล็กไร้ขัด ASME B169
YUHONG จําหน่ายท่อเหล็กไร้ขัดเหล็ก, ท่อเหล็กไร้ขัดเหล็ก duplex และท่อเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
