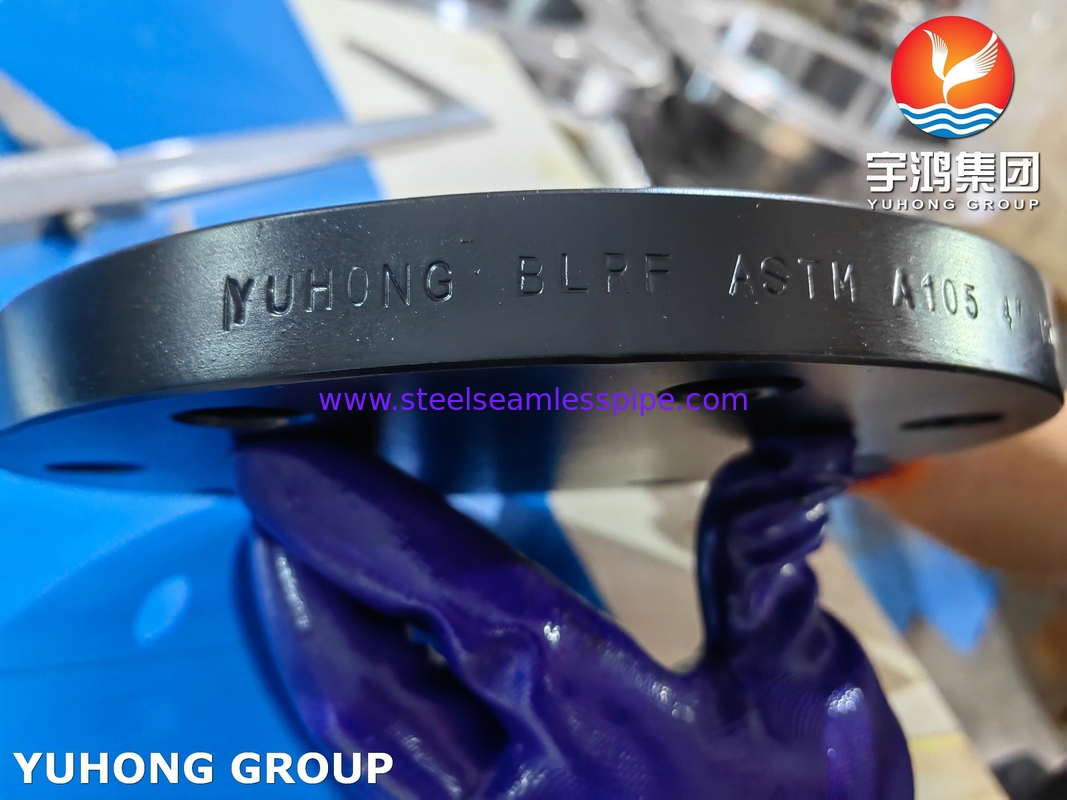

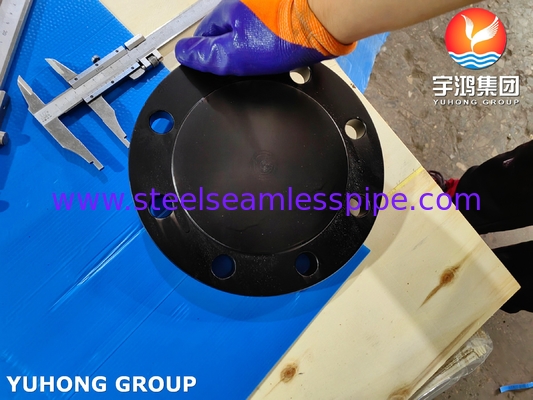

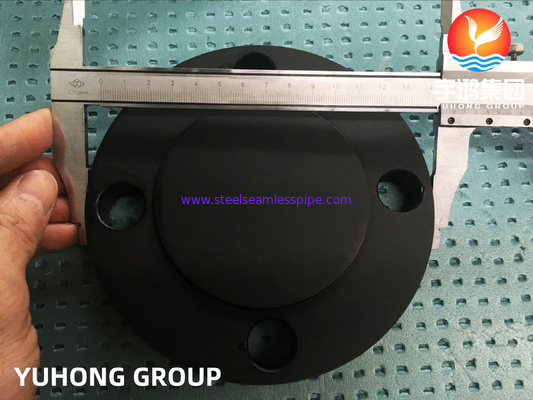

หน้าแปลนเหล็กกล้าคาร์บอนต่ำ A105, แบบหน้าแปลนตัน, หลอมและอบอ่อน, ASME B16.5 / EN1092-1, ใช้ในท่อส่งน้ำมันและก๊าซ

หน้าแปลนเหล็กกล้าคาร์บอน ASTM A105—โซลูชันหลักในการรับแรงดันสำหรับระบบท่อแรงดันสูง


บทนำ:
ผลิตขึ้นผ่านกระบวนการหลอมที่เข้มงวด หน้าแปลน A105 ได้รับการออกแบบมาสำหรับการใช้งานแรงดันสูง อุณหภูมิสูง ในอุตสาหกรรมปิโตรเลียม เคมี และพลังงาน ด้วยความแข็งแรงดึง 485 MPa ทนต่ออุณหภูมิ -29°C ถึง 425°C และเป็นไปตามมาตรฐาน NACE ทำให้หน้าแปลนเหล่านี้กำหนดมาตรฐานความน่าเชื่อถือใหม่สำหรับการเชื่อมต่อท่อ

การมองเห็นข้อได้เปรียบทางเทคนิค

1. ประสิทธิภาพของวัสดุ

• ความแข็งแรงและความเหนียวสูง:
  การอบอ่อน (A105N) ช่วยปรับโครงสร้างเกรน ทำให้ได้ความแข็งแรงดึง ≥485 MPa ความแข็ง ≤187 HB และการยืดตัว ≥22%—เกินกว่าอายุการใช้งานของหน้าแปลนเหล็กหล่อ

• รับประกันความทนทานต่อการกัดกร่อน:
  ผ่านการทดสอบ HIC (การแตกร้าวที่เกิดจากไฮโดรเจน) และ SSC (การกัดกร่อนจากความเครียดของซัลไฟด์) เป็นไปตามมาตรฐาน ISO 15156/NACE MR0175 ทำให้มั่นใจได้ถึงความน่าเชื่อถือในสภาพแวดล้อมที่มีน้ำมัน/ก๊าซที่มีกำมะถันสูง

2. การผลิตที่แม่นยำ

• เทคโนโลยีการหลอมแบบปิด:
  ใช้แม่พิมพ์ที่แม่นยำเพื่อจัดแนวการไหลของเกรนให้ตรงกับรูปร่างหน้าแปลน กำจัดรูพรุนและการแยกตัว ในขณะเดียวกันก็เพิ่มความสามารถในการรับแรงดันได้ถึง 30%

• การตัดเฉือน CNC เต็มรูปแบบ:
  ความหยาบของพื้นผิวการซีล ≤Ra 3.2 μm ความแม่นยำในการวางตำแหน่งรูสลัก ±0.05 มม. รับประกันการซีลแบบไม่รั่วไหล

3. การออกแบบน้ำหนักเบา

• มีน้ำหนักเพียง 70% ของหน้าแปลนเหล็กหล่อเทียบเท่ากัน ลดความพยายามในการติดตั้งและค่าใช้จ่ายด้านโลจิสติกส์—เหมาะสำหรับพื้นที่ทำงานทางอากาศหรือพื้นที่จำกัด

การประกันคุณภาพ: การรับรองและการตรวจสอบ

• การรับรองระดับสากลคู่:
  เป็นไปตามมาตรฐาน ASME B16.5 (US), EN1092-1 (EU) และ HG/T20615 (CN) ครอบคลุมพิกัดแรงดัน PN6–PN100/Class 150–2500

• การควบคุมคุณภาพแบบครบวงจร:
  สเปกโตรเมตรี (องค์ประกอบ) → การทดสอบอัลตราโซนิก (ข้อบกพร่อง) → การทดสอบความแข็ง (HB 140–180)

• เอกสาร:
  รวมถึงใบรับรองวัสดุ EN 10204 3.1 และรายงานการทดสอบจากบุคคลที่สามหากจำเป็น

ประเภทหน้าแปลนเหล็กกล้าคาร์บอน

องค์ประกอบทางเคมีทั่วไปของเหล็กกล้าคาร์บอน ASTM A105 (เป็นน้ำหนัก %)

หมายเหตุ: ธาตุต่างๆ เช่น Cu, Ni, Cr, Mo และ V ถือเป็นธาตุตกค้าง เว้นแต่จะระบุตามข้อกำหนดเพิ่มเติม (เช่น S5, S6)

ASTM A105 —— คุณสมบัติทางกล

การใช้งานของ หน้าแปลนตันเหล็กกล้าคาร์บอนต่ำ A105
