ASTM A790 Duplex 2205 ท่อไร้รอยที่มีคลอริดและความทนทานต่อการกัดกร่อนจากความเครียด และโครงสร้างเล็กของเฟอริต-ออสเตนไทต์ในสภาพที่ผสมผสาน

ท่อไร้ตะเข็บสแตนเลสดูเพล็กซ์ ASTM A790 UNS S32205 / S31803 2205เป็นท่อสแตนเลสดูเพล็กซ์เฟอร์ริติก-ออสเทนนิติกที่ออกแบบมาสำหรับสภาพแวดล้อมกระบวนการที่มีการกัดกร่อน ซึ่งต้องการการผสมผสานระหว่างความต้านทานการกัดกร่อนและความแข็งแรงเชิงกลที่สูงขึ้น

รู้จักกันทั่วไปในชื่อ ดูเพล็กซ์ 2205 วัสดุนี้มีพื้นฐานมาจากโครงสร้างจุลภาคแบบสองเฟส ออสเทนนิติก-เฟอร์ริติก UNS S32205 เป็นส่วนประกอบ 2205 ที่ระบุทั่วไป ในขณะที่ UNS S31803 แสดงถึงส่วนประกอบดูเพล็กซ์มาตรฐานก่อนหน้านี้ ทั้งสองชื่อมีความเกี่ยวข้องอย่างใกล้ชิดกับตระกูลวัสดุ 2205

ผลิตตามมาตรฐาน ASTM A790 / ASME SA790 ท่อไร้ตะเข็บนี้เหมาะสำหรับระบบท่อที่รับแรงดันซึ่งสัมผัสกับการใช้งานทั่วไปที่กัดกร่อน สภาพแวดล้อมที่มีคลอไรด์ และสื่อกระบวนการที่เลือก ASTM A790 ครอบคลุมท่อสแตนเลสเฟอร์ริติก/ออสเทนนิติกแบบไร้ตะเข็บและแบบเชื่อมตรง โดยเน้นเป็นพิเศษที่ความต้านทานการกัดกร่อนและความต้านทานการแตกร้าวจากการกัดกร่อนจากความเค้น

• โครงสร้างดูเพล็กซ์ออสเทนนิติก-เฟอร์ริติก: ดูเพล็กซ์ 2205 ผสมผสานเฟสออสเทนนิติกและเฟอร์ริติก ทำให้วัสดุมีความสมดุลระหว่างความแข็งแรงและความต้านทานการกัดกร่อนที่แตกต่างจากสแตนเลสออสเทนนิติกทั่วไป
• ความต้านทานการกัดกร่อนจากคลอไรด์: ระบบการผสมโครเมียม โมลิบดีนัม และไนโตรเจน ให้ความต้านทานต่อการกัดกร่อนเฉพาะที่ในสภาพแวดล้อมที่มีคลอไรด์จำนวนมาก
• ความต้านทานการแตกร้าวจากการกัดกร่อนจากความเค้น: ดูเพล็กซ์ 2205 มักถูกเลือกเมื่อการแตกร้าวจากการกัดกร่อนจากความเค้นจากคลอไรด์เป็นปัจจัยสำคัญในการเลือกวัสดุ
• ความแข็งแรงของครากสูงขึ้น: เมื่อเทียบกับสแตนเลสออสเทนนิติกซีรีส์ 300 ทั่วไป ดูเพล็กซ์ 2205 ให้ความแข็งแรงของครากสูงขึ้นอย่างมาก ซึ่งอาจเป็นประโยชน์ในการออกแบบท่อที่รับแรงดัน

UNS S31803 และ UNS S32205 ไม่ควรถือว่าเป็นเกรดที่ไม่เกี่ยวข้องกันสองเกรด

ช่วงการผสมที่แคบกว่าและสูงกว่าขั้นต่ำของ S32205 ให้ข้อกำหนดความต้านทานการกัดกร่อนที่ชัดเจนกว่าส่วนประกอบ S31803 ดั้งเดิม

• โครงสร้างจุลภาคดูเพล็กซ์: โครงสร้างสองเฟสให้ความสมดุลระหว่างความเหนียวของออสเทนนิติกและความแข็งแรงของเฟอร์ริติก
• การเลือกวัสดุที่เน้นการกัดกร่อน: 2205 ถูกพิจารณาอย่างกว้างขวางสำหรับสภาพแวดล้อมกระบวนการที่เกี่ยวข้องกับคลอไรด์ การสัมผัสกับน้ำทะเล และสื่ออุตสาหกรรมที่รุนแรง
• ความแข็งแรงเชิงกลสูง: ความแข็งแรงของครากที่สูงขึ้นสามารถให้ข้อได้เปรียบในการออกแบบท่อแรงดันเมื่อเทียบกับเกรดออสเทนนิติกทั่วไปหลายเกรด
• โครงสร้างไร้ตะเข็บ: กระบวนการผลิตแบบไร้ตะเข็บช่วยขจัดรอยเชื่อมตามยาวและเหมาะสำหรับการใช้งานท่อที่รับแรงดัน
• ความเข้ากันได้กับท่อกระบวนการ: ท่อ ASTM A790 2205 มักถูกระบุสำหรับระบบเคมี ปิโตรเคมี น้ำมันและก๊าซ ทางทะเล และการควบคุมมลพิษ

แทนที่จะใช้คำกว้างๆ เช่น "การใช้งานอุตสาหกรรม" ผลิตภัณฑ์นี้จะถูกวางตำแหน่งที่ดีกว่าในสภาพแวดล้อมการบริการที่เฉพาะเจาะจง:

• ท่อกระบวนการทางเคมี
• สายงานกระบวนการปิโตรเคมี
• ท่อส่งน้ำมันและก๊าซ
• ระบบท่อทางทะเล
• บริการน้ำทะเล
• ระบบบำบัดน้ำทะเล
• ท่อทางทะเล
• สายงานกระบวนการที่มีคลอไรด์
• อุปกรณ์ควบคุมมลพิษ
• กระบวนการผลิตเยื่อกระดาษและกระดาษ
• ระบบจัดเก็บและขนส่งสารเคมี

• ระบบท่อกระบวนการ
• โมดูลท่อทางทะเล
• ท่อน้ำทะเล
• อุปกรณ์บำบัดน้ำทะเล
• หน่วยกระบวนการทางเคมี
• อุปกรณ์ผลิตน้ำมันและก๊าซ
• ท่อแลกเปลี่ยนความร้อน
• ปั๊มและสกีดกระบวนการ
• ระบบควบคุมมลพิษ
• อุปกรณ์จัดเก็บและขนส่ง

กระบวนการผลิตท่อไร้ตะเข็บทั่วไปประกอบด้วย:

1. การเตรียมบิลเล็ต
2. การเจาะร้อน
3. การรีดร้อนหรือการอัดรีด
4. การตกแต่งเย็นตามต้องการ
5. การอบอ่อน
6. การดอง / การบำบัดพื้นผิว
7. การยืดตรง
8. การตัด
9. การตรวจสอบมิติ
10. การทดสอบแรงดันน้ำหรือการทดสอบแบบไม่ทำลาย
11. การตรวจสอบขั้นสุดท้าย
12. การทำเครื่องหมายและบรรจุภัณฑ์

จุดตรวจสอบทั่วไปรวมถึง:

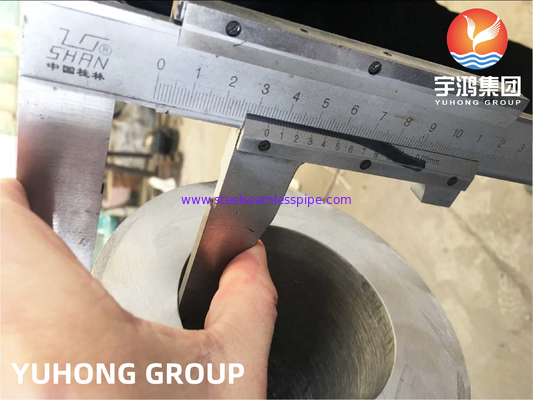

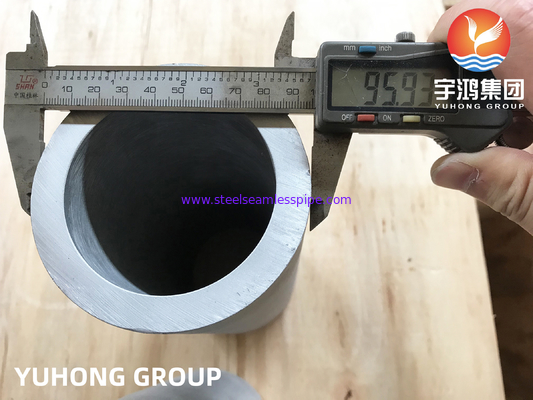

• เส้นผ่านศูนย์กลางภายนอก
• ความหนาผนัง
• ความรี
• ความตรง
• ความยาว
• ความตั้งฉากของปลาย
• สภาพพื้นผิว
• น้ำหนักท่อ

สามารถจัดหาขนาดท่อได้ตามมาตรฐานมิติที่ใช้บังคับและข้อกำหนดโครงการ

การตรวจสอบที่มีอยู่ ได้แก่:

• การวิเคราะห์องค์ประกอบทางเคมี
• การทดสอบแรงดึง
• การทดสอบความแข็งแรงของคราก
• การทดสอบการยืดตัว
• การทดสอบความแข็ง
• การทดสอบการแบน
• การทดสอบแรงดันน้ำ
• การทดสอบกระแสไหลวน
• การทดสอบอัลตราโซนิก

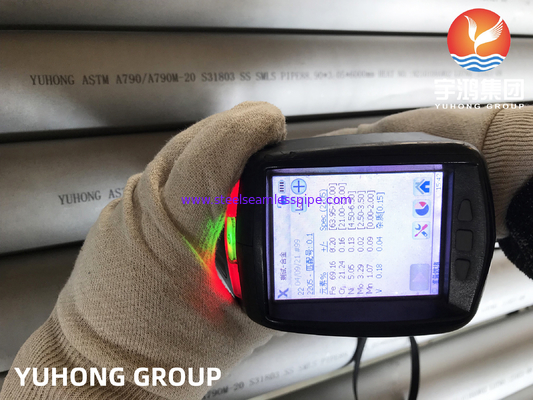

• PMI
• การตรวจสอบมิติ
• การตรวจสอบพื้นผิว
• การตรวจสอบสมดุลเฟอร์ไรต์ / เฟส
• การทดสอบการกัดกร่อนตามต้องการ
• บันทึกการอบชุบ

ASTM A790 รวมถึงข้อกำหนดสำหรับการทดสอบแรงดึง ความแข็ง การแบน การทดสอบแรงดันน้ำ และการทดสอบไฟฟ้าแบบไม่ทำลาย

สำหรับสแตนเลสดูเพล็กซ์ สมดุลระหว่างเฟอร์ไรต์และออสเทนนิตเป็นคุณลักษณะคุณภาพที่สำคัญ ขึ้นอยู่กับข้อกำหนดโครงการ อาจมีการตรวจสอบโลหะวิทยาเพิ่มเติมเพื่อยืนยันโครงสร้างจุลภาคดูเพล็กซ์หลังจากการอบอ่อน

สิ่งนี้อาจเกี่ยวข้องโดยเฉพาะกับการใช้งานที่เกี่ยวข้องกับ:

• บริการคลอไรด์
• ระบบนอกชายฝั่ง
• น้ำทะเล
• ท่อแรงดัน
• ส่วนประกอบที่เชื่อม
