Yuhong Holding Group Co., LTD
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | YUHONG |
ได้รับการรับรอง: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
หมายเลขรุ่น: | A179, A192, SA210 Gr A1/C, A106 Gr B, TP304/304L,TP316/TP316L/316Ti, A789 S31803/S2205 ทองแดง:UNS122 |
จำนวนสั่งซื้อขั้นต่ำ: | 1PC |
---|---|
ราคา: | negotiable |
รายละเอียดการบรรจุ: | กล่องไม้ / กล่องเหล็ก / มัดพร้อมฝาพลาสติก |
เวลาการส่งมอบ: | 10 วัน |
เงื่อนไขการชำระเงิน: | T/T, L/C |
สามารถในการผลิต: | 1,500 ตันต่อเดือน |
เหล็กคาร์บอน: | A179, A192, SA210 Gr A1/C,A106 Gr B | สแตนเลส: | TP304/304L,TP316/TP316L/316Ti, TP321, TP347 |
---|---|---|---|
เหล็กเพล็กซ์: | A789 S31803/S2205 S32750, S32760 | ทองแดง-นิเกิล: | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
ประเภทครีบ: | การเชื่อมความถี่สูง ฝังตัว G /L/ KL/KLL ชนิดอัด | ||
แสงสูง: | หลอด G ปีกที่ฝังไว้,SA210 Gr.A1 กล่องปีก,Al1060 ท่อขีด |

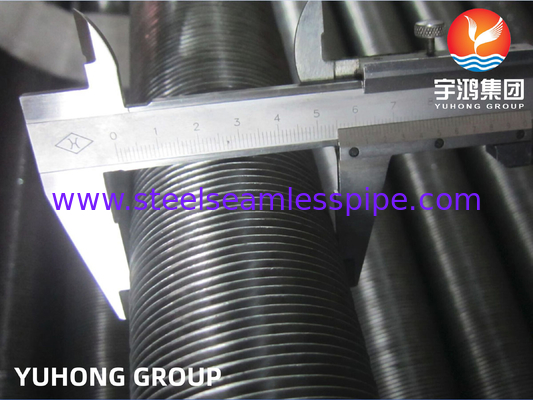

ASME SA210 Gr.A1 หลอดไร้รอยกับอะลูมิเนียม Al1060 หลอด Fin แบบ G ที่ติดตั้ง
ท่อปีกที่ติดตั้ง หรือที่รู้จักกันในชื่อท่อปีกหรือท่อปีก เป็นส่วนประกอบการถ่ายทอดความร้อนที่เชี่ยวชาญที่ใช้ในอุตสาหกรรมและการใช้งานต่างๆมันประกอบด้วยหลอดพื้นฐานที่มีปีกภายนอกที่ถูกฝังแน่นหรือผสมผสานเข้ากับพื้นผิวหลอดปีกเพิ่มพื้นที่พื้นผิวของท่อ เพิ่มประสิทธิภาพการถ่ายทอดความร้อน
เป้าหมายหลักของท่อปีกที่ฝังไว้คือการปรับปรุงการแลกเปลี่ยนความร้อนระหว่างของเหลวที่ไหลผ่านท่อและสภาพแวดล้อมรอบตัวหรือของเหลวอื่นการออกแบบและการก่อสร้างของปีกเพิ่มอัตราการถ่ายทอดความร้อนอย่างมากโดยการเพิ่มพื้นที่พื้นผิวที่มีสําหรับการถ่ายทอดความร้อน.
ASTM A192 / A192M : ท่อหม้อเหล็กคาร์บอนแบบไร้สายสําหรับการใช้งานความดันสูง
ASTM A210 / A210M : โบเดอร์เหล็กก๊าบคาร์บอนกลางที่ไม่มีรอยต่อและท่อ Superheater
ประเภทเหล็ก:เกรด A1; เกรด C
สภาพการจัดส่ง: ผสมผสาน, ปรับสภาพ, ปรับสภาพและปรับความร้อน
รายละเอียดรวดเร็ว
ท่อ OD:16mm นิ้ว 219.1mm ((8'') สูงสุด
ความยาวของท่อ: 25000mm มากที่สุด
ความสูงปีก: 50 มม.
ความหนาปีก: โดยทั่วไป 0.2mm ~ 3.0mm
ปีก Pitch: 2.3 มิลลิเมตร (11FPI) นาที หรือตามต้องการของลูกค้า
กระบวนการผลิต
แผ่นปีกอลูมิเนียมถูกบิดและวางในช่องตัดในท่อที่มีความลึกประมาณ 0.4 มม.
การป้องกันพื้นผิวของปลายเรียบ
ด้านทั้งสองปลายของท่อ Fin แบบ G จะเป็นซิงก์หรืออะลูมิเนียมโลหะที่นํามาเคลือบด้วยระบบกระจายไฟฟ้า
หลักเกณฑ์การรับ
มาตรฐาน API 661 ((เครื่องแลกเปลี่ยนความร้อนแบบเย็นด้วยอากาศสําหรับบริการโรงแปรรูปทั่วไป) หรือเงื่อนไขการจัดส่ง (TDC)
อุปกรณ์เสริม
กล่องรองหลอด, แคลมป์หรือกล่องระยะ (วัสดุ: อลูมิเนียม, ซิงค์และสแตนเลส)
สภาพการจัดส่ง:
ปลายท่อตัดสี่เหลี่ยม, ฟรี burrs, ด้านในแห้งและอากาศเป่าสะอาด, ด้านนอกเคลือบด้วยสีสีที่ปลายทั้งสองของ G-Fin Embedded Fined Tube
ยาแห้งใส่ในแต่ละกล่อง สําหรับการขนส่งทางทวีปเช่นกัน
การใช้งาน:
สนามการสมัครทั่วไปคือ:
1เครื่องแลกเปลี่ยนความร้อน: ท่อปีก A179 ถูกใช้อย่างแพร่หลายในเครื่องแลกเปลี่ยนความร้อน โดยเฉพาะอย่างยิ่งในแอปพลิเคชั่นที่เหล็กคาร์บอนต่ําเข้ากันกับสารเหลวที่ใช้ในการทํางานพวกมันถูกใช้ในเครื่องแลกเปลี่ยนความร้อนจากอากาศสู่ของเหลว และจากของเหลวสู่ของเหลวสะดวกในการถ่ายทอดความร้อนที่ประสิทธิภาพระหว่างสื่อที่แตกต่างกัน
2ระบบ HVAC: ท่อปีก A179 ใช้ในระบบทําความอบอุ่น, การอากาศและเครื่องปรับอากาศ (HVAC) เพื่อการถ่ายทอดความร้อนที่มีประสิทธิภาพและส่วนประกอบอื่น ๆ ที่ต้องการการแลกเปลี่ยนความร้อนระหว่างอากาศและของเหลว (เช่นน้ําเย็นหรือสารเย็น).
3หม้อต้มน้ําอุตสาหกรรม: ท่อปีก A179 ใช้ในหม้อต้มน้ําอุตสาหกรรม รวมถึงหม้อต้มน้ําหอมและหม้อต้มน้ําร้อนการปรับปรุงประสิทธิภาพของเครื่องปั่นและปรับปรุงการใช้พลังงาน.
4.เครื่องประหยัด: ท่อปีก A179 มักถูกใช้ในเครื่องประหยัด ซึ่งเป็นเครื่องแลกเปลี่ยนความร้อนที่นําความร้อนที่เสียจากก๊าซควันในโรงไฟฟ้า, เตาอบอุตสาหกรรม และระบบเผาไหม้อื่นๆท่อที่มีปีกช่วยให้การถ่ายทอดความร้อนสูงที่สุด และช่วยให้น้ําที่ให้อาหารอุ่นก่อน, ปรับปรุงประสิทธิภาพระบบโดยรวม
5คอนเดนเซอร์: ท่อปีก A179 ใช้ในหน่วยคอนเดนเซอร์ที่ความร้อนถูกโอนจากควายร้อนไปยังสื่อการเย็น ทําให้ควายบดพวกมันถูกใช้ในระบบตู้เย็นหน่วยปรับอากาศ และโรงไฟฟ้า
6เครื่องเย็นน้ํามัน: ท่อปีก A179 เหมาะสําหรับการใช้งานในการเย็นน้ํามัน เช่น ในระบบไฮดรอลิกหรือระบบปะทะทําให้การระบายความร้อนมีประสิทธิภาพ และรักษาอุณหภูมิน้ํามันที่ดีที่สุด.
7ระบบการฟื้นฟูความร้อน: ท่อปีก A179 มีบทบาทสําคัญในการใช้งานการฟื้นฟูความร้อน โดยจับความร้อนที่เสียจากกระบวนการอุตสาหกรรมต่าง ๆ และโอนมันไปยังสื่อเพื่อใช้ต่อไปพวกมันถูกใช้ในระบบที่มีเป้าหมายในการปรับปรุงประสิทธิภาพพลังงานและลดต้นทุนการดําเนินงาน.
รายละเอียด:
ท่อขีดขนาบแบบ G รวมกันด้วยวัสดุที่แตกต่างกัน
รายการ | วัสดุทั่วไป | วัสดุ ASTM ที่นิยม |
วัสดุท่อแกน |
สแตนเลสคาร์บอน สแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลสสแตนเลส
|
1เหล็กคาร์บอน: A179, A192,SA210 Gr A1/C,A106 Gr B 2สแตนเลส: TP304/304L,TP316/TP316L/316Ti A789 S31803/S2205 เป็นต้น 3ทองแดง: UNS12200/UNS14200/UNS70600 CuNi70/30,CuNi 90/10 |
วัสดุของปีก |
1อลูมิเนียมสกัด 2- ทองแดง |
1อลูมิเนียม1100อัลลู.1060) 2- ทองแดง |
ขนาดทั้งหมดในนิ้ว และรายละเอียดตามคําขอของคุณ |
|||
ท่อ OD |
ความสูงปีก |
ความหนาของปีก |
ปีกต่อ Pitch ((ความหนาแน่น) |
5/8 |
3/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
3/4 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
1 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
1 1/4 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
1 1/2 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11 |
กรุณาส่งอีเมลให้เรา เพื่อข้อมูลเพิ่มเติม |
ข้อดีทางการแข่งขัน
