สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | YUHONG |
ได้รับการรับรอง: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
หมายเลขรุ่น: | EN10028 1.4541 |
จำนวนสั่งซื้อขั้นต่ำ: | 500กก |
---|---|
ราคา: | NEGOTIABLE |
รายละเอียดการบรรจุ: | กล่องไม้ / กล่องเหล็ก / มัดพร้อมฝาพลาสติก |
เวลาการส่งมอบ: | 10-90 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T |
สามารถในการผลิต: | ตามคำขอของลูกค้า |
มาตรฐาน: | EN10028 1.4541 | ขนาด: | 1/2" - 48" |
---|---|---|---|
วัสดุ: | สแตนเลส 1.4541 | การใช้งาน: | เครื่องแลกเปลี่ยนความร้อนแบบลอยตัวแบบลอยตัว |
การออกแบบ: | ปรับแต่ง | รูปทรง: | กระบอกสูบ |
แสงสูง: | 1.4541 กระดาษท่อเหล็กไร้ขัด,เครื่องแลกเปลี่ยนความร้อน เปลือกหลอดเหล็กไร้ขัด |

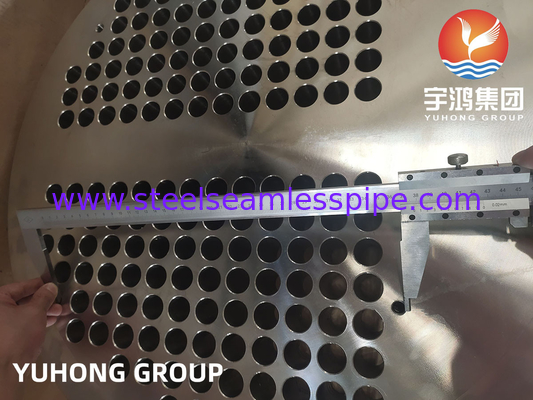

EN10028 1.4541 กระดาษท่อเหล็กไร้ขัด
EN10028 1.4541 เป็นมาตรฐานยุโรปสําหรับสแตนเลส โดยเฉพาะสําหรับสแตนเลสออสเตนนิต
ผนังท่อเหล็กดัดเหล็กหมายถึงแผ่นเรียบที่มีหลุมเจาะหรือแปรรูปเพื่อรองรับท่อและภาชนะความดันอื่น ๆ เพื่อรองรับและยึดท่อไว้ในสถานที่.
ฉะนั้น EN10028 1.4541 ใบท่อเหล็กไร้ขัดร่วง หมายถึงแผ่นท่อที่ทําจากเหล็กไร้ขัดรัดเกรด 14541ซึ่งใช้กันทั่วไปสําหรับความทนทานต่อการกัดสนองที่ดีและความแข็งแรงในอุณหภูมิสูง
ผนังท่อเป็นส่วนประกอบสําคัญของเครื่องแลกเปลี่ยนความร้อน เป็นแผ่นกลมที่มีหลุมหลายหลุมเพื่อยึดท่อไว้ในที่ท่อถูกใส่ผ่านหลุมเหล่านี้และจากนั้นขยายหรือ welded กับแผ่นท่อเพื่อสร้างการเชื่อมต่อที่แข็งแกร่งและรั่ว tight.
ผนังท่อทําหน้าที่เป็นอุปสรรคระหว่างด้านความดันสูงและด้านความดันต่ําของเครื่องแลกเปลี่ยนความร้อน มันทําให้เหลวที่ไหลผ่านท่อไม่ผสมผสานกันหนังท่อยังให้การสนับสนุนและความมั่นคงของท่อ, ป้องกันพวกเขาจากการลดลงหรือสั่นสะเทือนภายใต้สภาพการทํางาน
ผนังท่อมักถูกทําจากวัสดุที่สามารถทนอุณหภูมิสูงและสภาพแวดล้อมที่กัดกรองได้ เช่น เหล็กไร้ขัดเหล็ก เหล็กคาร์บอน หรือไทเทเนียมการเลือกวัสดุขึ้นอยู่กับความต้องการเฉพาะของเครื่องแลกเปลี่ยนความร้อนรวมถึงประเภทของของเหลวที่ได้รับการแปรรูปและสภาพการทํางาน
การออกแบบแผ่นท่อมีความสําคัญในการถ่ายทอดความร้อนอย่างมีประสิทธิภาพและป้องกันการล้มเหลวของท่อ ปัจจัยเช่น กว้างและความหนาของท่อและจํานวนและการจัดวางของหลุมในแผ่นท่อถูกพิจารณาอย่างละเอียดระหว่างกระบวนการออกแบบ.
นอกจากจะถือท่อไว้ในที่, หนังท่อยังให้พื้นผิวสําหรับการติดตั้งเปลือกหรือบ้านของเครื่องแลกเปลี่ยนความร้อนเปลือกโดยทั่วไป bolted หรือ welded กับแผ่นท่อเพื่อสร้างห้องปิดสําหรับท่อ.
ผนังท่อมีบทบาทสําคัญในการทํางานและความน่าเชื่อถือของเครื่องแลกเปลี่ยนความร้อนและให้การเชื่อมต่อที่ปลอดภัยระหว่างท่อและเปลือก.
1.4541 สารประกอบเคมี
สารประกอบทางเคมี, % | ||||||||
เกรดเหล็ก | C, ≤ | Si ≤ | Mn, ≤ | P, ≤ | S, ≤ | Cr | นี | Ti |
X6CrNiTi18-10 (1.4541) | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 170-190 | 9,0-12,0 | 5xC ถึง 070 |
1.4541 เกรดเทียบเท่า
EN X6CrNiTi18-10 (1.4541) วัตถุดิบเทียบเท่าเกรด | ||||
สหภาพยุโรป | สหรัฐ | ISO | จีน | ญี่ปุ่น |
ชื่อของเหล็ก (หมายเลขวัสดุ) | เกรด (UN) | เกรด (เลข ISO) | เกรด (UN) | เกรด |
X6CrNiTi18-10 (1.4541) | 321 (UNS S32100) | X6CrNiTi18-10 (4541-321-00-I) | 0Cr18Ni10Ti; | SUS321 |
06Cr18Ni11Ti (การตั้งชื่อใหม่) (S32168) |
กระบวนการผลิตแผ่นท่อมีหลายขั้นตอน รวมถึงการเลือกวัสดุ การออกแบบ การแปรรูป และการควบคุมคุณภาพ
1การเลือกวัสดุ: ผนังท่อมักถูกทําจากโลหะหรือเหล็กสแตนเลสที่มีคุณภาพสูง เช่น เหล็กคาร์บอน เหล็กไร้ขัด หรือไทเทเนียมการเลือกวัสดุขึ้นอยู่กับการใช้งานเฉพาะรวมถึงปัจจัย เช่น อุณหภูมิ ความดัน และความต้านทานต่อการกัดกรอง
2. การออกแบบ: การออกแบบแผ่นท่อขึ้นอยู่กับความต้องการของเครื่องแลกเปลี่ยนความร้อนหรือภาชนะความดันที่มันจะถูกใช้ใน การออกแบบรวมจํานวนและการจัดวางของรูท่อ ความหนาและขนาดรวม.
3. การแปรรูป: กระดาษท่อถูกแปรรูปโดยใช้กระบวนการต่างๆ รวมถึงการเจาะ, การบดและการหมุน. ขั้นตอนแรกคือการเจาะรูท่อในกระดาษท่อนี้ทําโดยใช้เครื่องเจาะพิเศษหรืออุปกรณ์ CNC (คอมพิวเตอร์ควบคุมจํานวน)หลุมต้องวางไว้อย่างแม่นยําและสอดคล้อง เพื่อให้แน่ใจว่าท่อใส่อย่างถูกต้อง
4การทําปลาย: หลังการเจาะ ปลาท่อมักถูกแปรรูปเพื่อบรรลุความหนาและการทําปลายผิวที่ต้องการนี้อาจเกี่ยวข้องกับการบดหรือการหมุนการดําเนินงานเพื่อกําจัดวัสดุส่วนเกินและสร้างผิวเรียบ
5การบําบัดด้วยความร้อน: ขึ้นอยู่กับวัสดุและการใช้งานแผ่นท่ออาจผ่านกระบวนการบําบัดด้วยความร้อนเพื่อปรับปรุงคุณสมบัติทางกล เช่น ความแข็งแรงและความแข็งแรงขั้นตอนนี้มีความสําคัญในการรับประกัน tube sheet สามารถทนต่อสภาพการทํางานที่ต้องการ.
6การควบคุมคุณภาพ: ตลอดกระบวนการผลิต มีมาตรการควบคุมคุณภาพเพื่อให้แน่ใจว่าแผ่นท่อตรงกับรายละเอียดที่ต้องการการทดสอบที่ไม่ทําลายล้าง (เช่น การทดสอบ ultrasonic หรือ radiographic)และการตรวจเห็น
7การประกอบ: เมื่อแผ่นท่อถูกแปรรูปและตรวจสอบแล้ว, มันสามารถประกอบในเครื่องแลกเปลี่ยนความร้อนหรือภาชนะความดันนี่เกี่ยวข้องกับการใส่ท่อในรูท่อและการรักษาพวกเขาในสถานที่โดยใช้วิธีการ เช่น การปั่นหรือการขยาย.
8การตรวจสอบสุดท้าย: ก่อนการใช้งานเครื่องแลกเปลี่ยนความร้อนหรือภาชนะความดันการตรวจสอบครั้งสุดท้ายเพื่อตรวจสอบว่าแผ่นท่อและชุดทั้งหมดตรงกับคุณสมบัติและมาตรฐานที่ต้องการทั้งหมด.
มันสําคัญที่จะสังเกตว่ากระบวนการผลิตของแผ่นท่อสามารถแตกต่างกันขึ้นอยู่กับความต้องการเฉพาะของการใช้งานและความสามารถของผู้ผลิต
หนังท่อมีหน้าที่สําคัญหลายอย่างในการใช้งานเหล่านี้:
1. การสนับสนุนท่อ
2. การปิดท่อ
3การถ่ายทอดความร้อน
4. การควบคุมความดัน
5. การจัดท่อ
6. การทําความสะอาดท่อ
