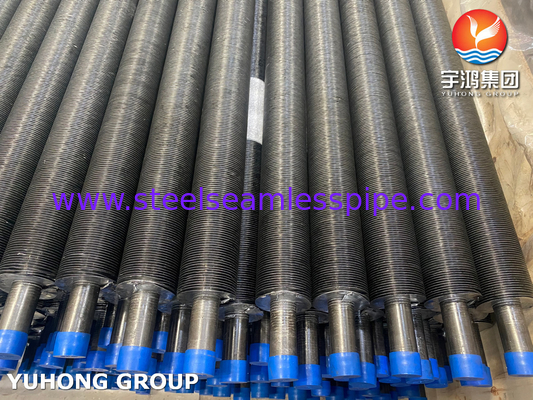

หลอดปีกชนิด G ที่ติดตั้งในเหล็กคาร์บอน ASTM A210 เกรด A1 Al 1060

เหล็กคาร์บอนหลอดปีกแบบ G ที่ติดตั้ง ASTM A210 เกรด A1 Al 1060

ภาพรวม:

✅G ✅ชนิดอลูมิเนียมท่อขีดที่ติดตั้งเป็นส่วนสําคัญในเครื่องแลกเปลี่ยนความร้อน โดยเฉพาะอย่างยิ่งท่อขีดที่ทําจากอลูมิเนียม ซึ่งมีน้ําหนักเบาและง่ายในการผลิตและใช้กันทั่วไปในอุปกรณ์แลกเปลี่ยนความร้อน.

ลักษณะการออกแบบหลักของท่อ Embedded Fin มีส่วนเกี่ยวข้องกับการใส่ปีกและผสมผสานในช่องลวดตัดเข้าไปในท่อ ปีก G สามารถใช้ได้ในอุณหภูมิที่สูงขึ้นและทนทานมาก

ปีกที่ติดตั้งเหมาะกับการใช้ในระยะความร้อนสูงหรืออุณหภูมิสูง และที่ด้านปีกจะต้องรับการทําความสะอาดเป็นประจําปีกประเภทนี้มีข้อจํากัดสําคัญคือความต้องการความหนาของผนังอย่างน้อย 1.65 มิลลิเมตรเพื่อรองรับช่องทาง. อย่างไรก็ตาม, ปีกชนิด G สามารถทนอุณหภูมิสูงถึง 400 ° C และสามารถรวมปีกสแตนเลสคาร์บอนเพื่อการนําไฟที่ดีกว่า.

กระบวนการผลิต

โดยเฉพาะอย่างยิ่ง ท่อปีกประเภท G เป็นช่องลวดที่มีความกว้างและความลึกที่แน่นอน ซึ่งถูกประมวลผลก่อนบนท่อเหล็ก แล้วแผ่นอลูมิเนียมถูกใส่บนท่อเหล็กบนอุปกรณ์ระหว่างกระบวนการม้วน, เนื่องจากแรงการยืดก่อนที่แน่นอน, สายเหล็กจะถูกกัดแน่นในช่องลวดลวด, ทําให้มีพื้นที่สัมผัสที่แน่นอนระหว่างสายเหล็กและท่อเหล็ก.

เพื่อป้องกันแผ่นเหล็กจากการกระโดดขึ้นและตกออก ทั้งสองปลายของแผ่นเหล็กควรถูก welded กับท่อเหล็กจะมีปฏิกิริยาที่ค่อนข้างดีระหว่างแผ่นเหล็กและกราวนิเวียนถ้าการตอบโต้กลับมามีขนาดเล็กเกินไปที่จะสร้างการขัดขวาง กระบวนการการใส่มันยากที่จะดําเนินการอย่างเรียบร้อย

นอกจากนี้, เข็มขัดเหล็กบิดจะมีการกระโดดขึ้นอย่างแน่นอนเสมอ, ผลลัพธ์, เข็มขัดเหล็กและพื้นผิวด้านล่างของช่องลวดไม่สามารถเชื่อมโยงได้ดี.การใส่ปีกสามารถดําเนินการบนอุปกรณ์ทั่วไปและค่าใช้จ่ายก็ไม่สูง

A210 เกรด A1 องค์ประกอบทางเคมี

คุณสมบัติทางกล

ประเภท G หลอดขีดขีดที่ติดตั้ง

วัสดุท่อแกน:
1เหล็กคาร์บอน: A179, A192, SA210 Gr A1/C, A106 Gr B
2สแตนเลส: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3ทองแดง: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10

วัสดุปีก:
1อลูมิเนียม (Alu)1100, Alu.1060)
2- ทองแดง
3เหล็ก

ประเภทปีก: แบบเรียบ
ประเภทปีกท่อ: G ประเภทที่ฝัง
กว้างภายนอก (OD): 16 มม.
ความยาวของท่อ: สูงสุด 18,000 มิลลิเมตร
ความสูงปีก: 16.5 มม.
ความหนาของปีก: โดยทั่วไป 0.4mm ~ 0.6mm
ความยาวของปีก: ขั้นต่ํา 2.1mm (12FPI)
การป้องกันพื้นผิว: ทั้งสองปลายเปลือยต้องเป็นซิงก์หรืออลูมิเนียมที่มีโลหะโดยการเคลือบระบบ arc electrospray
อุปกรณ์เสริม: กล่องรองรับท่อ, เครื่องจับหรือกล่องระยะ (วัสดุ: อลูมิเนียม, ซิงก์และสแตนเลส)

การใช้งาน

- อุปกรณ์ยา
- อุปกรณ์เคมี
-อุปกรณ์น้ําทะเล
- เครื่องแลกเปลี่ยนความร้อน
- คอนเดนเซอร์
-อุตสาหกรรมผงและกระดาษ
- บริษัทเจาะน้ํามันนอกฝั่ง
- การผลิตพลังงาน
- ปิโตรเคมี
- การแปรรูปก๊าซ
