Yuhong Holding Group Co., LTD
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | YUHONG |
ได้รับการรับรอง: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
หมายเลขรุ่น: | ASTM A266 Gr.2 ท่อเหล็กคาร์บอน |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กล่องไม้ / พาเลท |
เวลาการส่งมอบ: | ขึ้นอยู่กับปริมาณ |
เงื่อนไขการชำระเงิน: | L/C ที่สายตา T/T |
สามารถในการผลิต: | 100 ชิ้นต่อเดือน |
ชื่อผลิตภัณฑ์: | Tubesheet หลอมเหล็กคาร์บอน | มาตรฐาน: | ASTM A266 / ASME SA266 |
---|---|---|---|
วัสดุ: | กลุ่ม 2 | ขนาด: | ตามรูปวาดของลูกค้า |
รูปร่าง: | กระบอกสูบ | สพท: | 100% PT+UT+PMI |
แอปพลิเคชัน: | เครื่องแลกเปลี่ยนความร้อน, หม้อไอน้ำ, ภาชนะรับความดัน, กังหันไอน้ำ, เครื่องปรับอากาศส่วนกลางขนาดใหญ่ | ||
แสงสูง: | CS Forged Heat Exchanger Tubesheet,Custom Heat Exchanger Tubesheet |
ภาพรวม

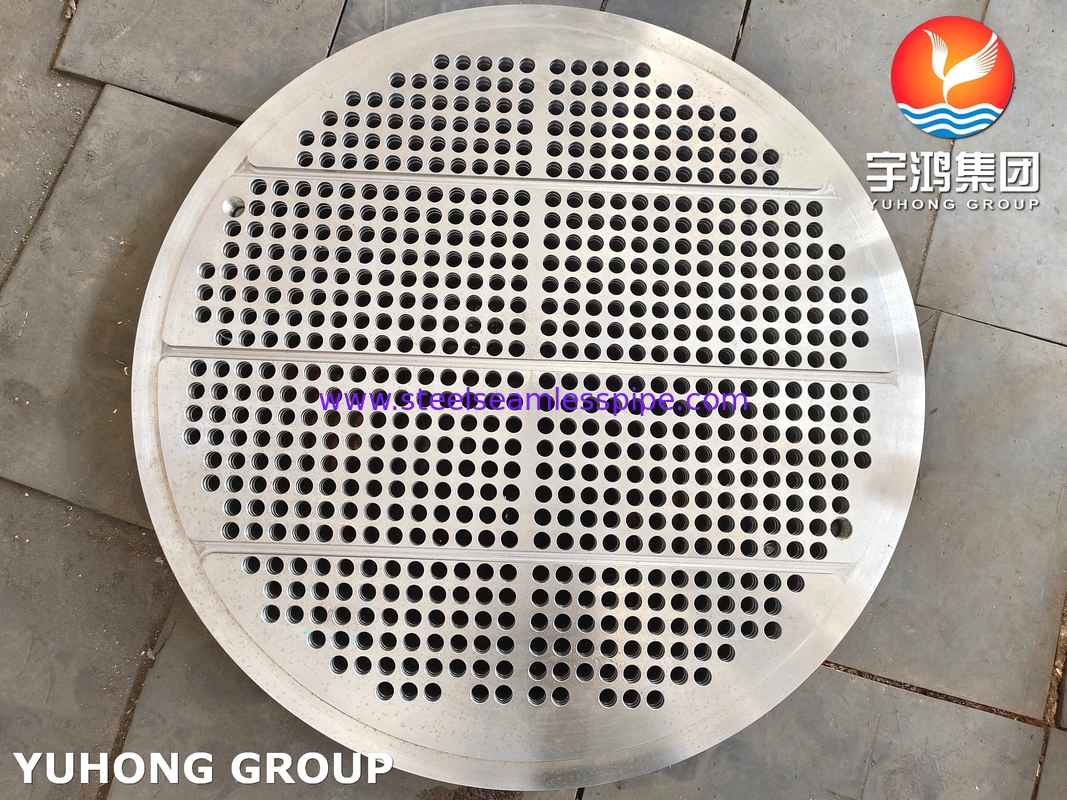

แผ่นท่อเป็นแผ่นเหล็กกลมที่เจาะด้วยรูที่ใหญ่กว่าเส้นผ่านศูนย์กลางภายนอกของท่อเล็กน้อย ซึ่งทำหน้าที่เป็นสื่อยึดและปิดผนึกสำหรับท่อในตัวแลกเปลี่ยนความร้อนข้อต่อที่เจาะและเชื่อมท่อเพื่อยึดให้แน่นความแม่นยำของการประมวลผลแผ่นท่อ โดยเฉพาะอย่างยิ่งระยะห่างและความทนทานต่อเส้นผ่านศูนย์กลางของรูท่อ แนวดิ่ง และความเรียบ ส่งผลอย่างมากต่อการประกอบและประสิทธิภาพของอุปกรณ์เคมีตามรายการด้านบน
ASTM A266/ A266M เป็นข้อกำหนดมาตรฐานสำหรับการตีขึ้นรูปเหล็กกล้าคาร์บอนสำหรับส่วนประกอบของภาชนะรับความดันครอบคลุมการตีขึ้นรูปเหล็กกล้าคาร์บอนสี่เกรดสำหรับหม้อไอน้ำ ภาชนะรับแรงดัน และอุปกรณ์ที่เกี่ยวข้อง: เกรด 1 & เกรด 2 & เกรด 3 & เกรด 4 การกำหนดหมายเลข UNS สำหรับแต่ละเกรดคือ K03506 [เกรด 1], K03506 [เกรด 2], K05001 [เกรด 3] และ K03017 [เกรด 4] ตามลำดับการตีขึ้นรูปที่ใช้บ่อยที่สุดที่ผลิตขึ้นตามมาตรฐาน ASTM A266 ได้แก่ แผ่นท่อ หัวแบนแบบมีดุม หรือหัวฉีด ซึ่งสั่งสำหรับ ASME Boiler และรหัสภาชนะรับความดัน
เหล็กจะต้องทำโดยกระบวนการหลอมและต่อมาจะต้องถูกตีขึ้นรูปให้ปิดตามการใช้งานจริงตามรูปร่างและขนาดที่ระบุของผลิตภัณฑ์สำเร็จรูปพื้นผิวของการตีขึ้นรูป ASTM A266 จะต้องได้รับการกลึงตามที่กำหนดโดยผู้ซื้อพื้นผิวที่ไม่ได้รับการตัดเฉือนจะต้องไม่มีขนาดพอที่จะตรวจสอบได้โดยทั่วไปการตัดเฉือนจะดำเนินการหลังจากการอบชุบด้วยความร้อนไม่อนุญาตให้ซ่อมแซมงานเชื่อมเพื่อให้มีคุณภาพดี
Tubesheets ใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่นท่อแลกเปลี่ยนความร้อน, หม้อไอน้ำ, ภาชนะรับความดัน, กังหันไอน้ำและเครื่องปรับอากาศส่วนกลางขนาดใหญ่ส่วนใหญ่ใช้ในภาชนะบรรจุสารเคมี เช่นท่อเครื่องแลกเปลี่ยนความร้อน ภาชนะรับความดัน หม้อไอน้ำ คอนเดนเซอร์ เครื่องปรับอากาศส่วนกลาง เครื่องระเหย และการแยกเกลือออกจากน้ำทะเล เพื่อรองรับและยึดท่อวัสดุโลหะไม่เพียงแต่มีความแข็งแกร่งเท่านั้น แต่ยังมีประสิทธิภาพการนำความร้อนที่ดีเยี่ยมอีกด้วย
องค์ประกอบทางเคมี
รายการ | ข้อกำหนดทางเคมีสำหรับ ASTM A266, % | ||
กรัม1 & 2 | กรัม3 | กรัม4 | |
ค | ≤ 0.30 | ≤ 0.35 | ≤ 0.30 |
ล้าน | 0.40~1.05 | 0.80~1.35 | 0.80~1.35 |
พี | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
ส | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
ศรี | 0.15~0.35 | 0.15~0.35 | 0.15~0.35 |
คุณสมบัติทางกล
แรงดึง ความต้องการ |
กรัม1 | กรัม2 & 4 | กรัม3 |
---|---|---|---|
TS นาที ksi [เมกะปาสคาล] |
60~85 [415~585] |
70~95 [485~655] |
75~100 [515~690] |
YS นาที ksi [เมกะปาสคาล] |
30 [205] |
36 [250] |
37.5 [260] |
เอลใน 2" หรือ [62.5 มม.] นาที% |
23 [21] |
20 [18] |
19 [17] |
โรอา นาที% |
38 | 33 | 30 |
ASTM A266 ระดับ |
ความแข็งบริเนล HBW |
---|---|
1 | 121~170 |
2 | 137~197 |
3 | 156~207 |
4 | 137~197 |
รักษาความร้อน
หลังจากการตีขึ้นรูปและก่อนการอุ่นเพื่อการรักษาความร้อน การตีขึ้นรูปตามมาตรฐาน ASTM A266 จะต้องทำให้เย็นลงในลักษณะที่จะป้องกันการบาดเจ็บและเพื่อให้การแปลงสภาพสำเร็จการตีขึ้นรูปตามมาตรฐาน ASTM A266 ทั้งหมดต้องได้รับการบำบัดความร้อนโดยหนึ่งในสี่กระบวนการ: การหลอม การทำให้เป็นปกติ การทำให้เป็นมาตรฐานและการอบคืนตัว หรือการชุบแข็งและการทำให้เย็นด้วยของเหลวเมื่อทำการแบ่งเบาบรรเทา จะต้องอยู่ที่อุณหภูมิต่ำกว่าวิกฤต แต่ไม่ต่ำกว่า 1100°F [595°C]
แอปพลิเคชัน:
