Yuhong Holding Group Co., LTD
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | YUHONG |
| ได้รับการรับรอง: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| หมายเลขรุ่น: | ท่อเหล็กกล้าคาร์บอน U Bend Fin |
| จำนวนสั่งซื้อขั้นต่ำ: | 500กก |
|---|---|
| รายละเอียดการบรรจุ: | กล่องไม้อัด, กล่องเหล็ก |
| เวลาการส่งมอบ: | 7 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| ชื่อผลิตภัณฑ์: | ท่อ U Bend Finned | วัสดุท่อ:: | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสมเหล็ก |
|---|---|---|---|
| ครีบอลูมิเนียม: | อลู.1100,อลู.1060 | โอดี: | 20 มม. ถึง 219 มม |
| ว.: | 2 มม. ถึง 16 มม | ความยาว: | สามารถปรับแต่งได้ |
| พิมพ์: | ตรง U โค้ง | สพท: | HT, ET, UT , พีที |
| แอปพลิเคชัน: | เครื่องแลกเปลี่ยนความร้อน หม้อต้ม อุปกรณ์ถ่ายเทความร้อน ฯลฯ | ||
| ไฟสูง: | ท่อครีบเหล็กกล้าคาร์บอน, ท่อ HFW รูปตัวยู | ||

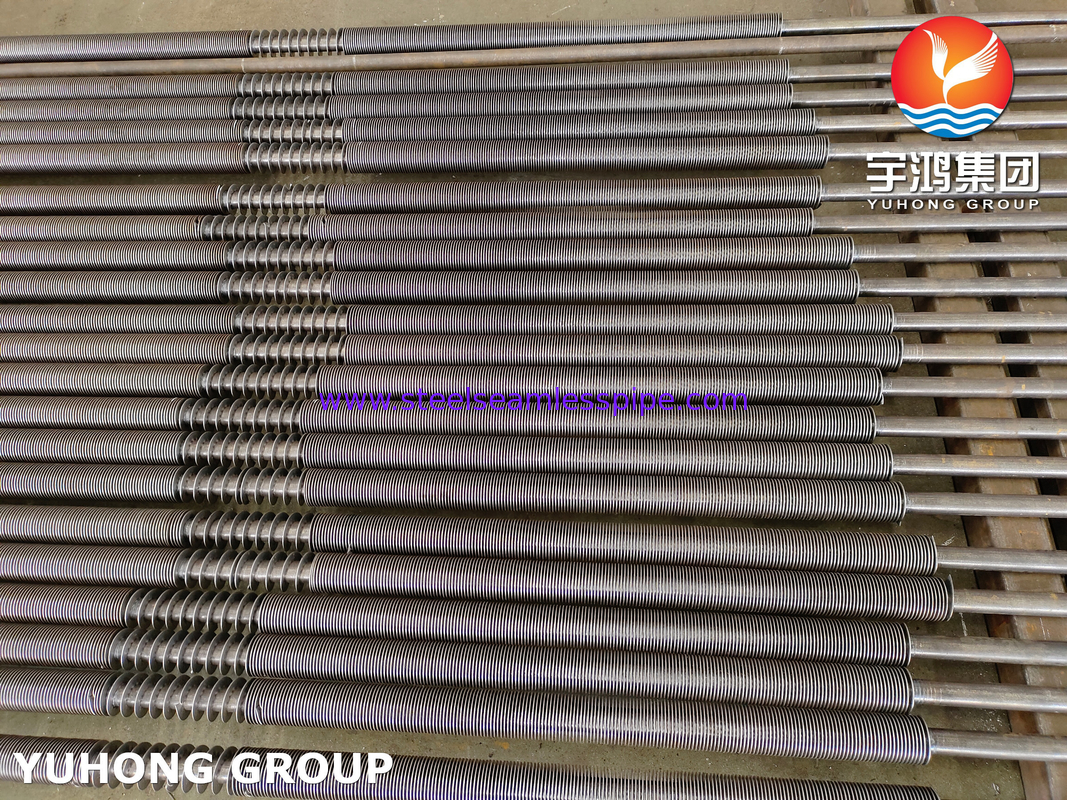

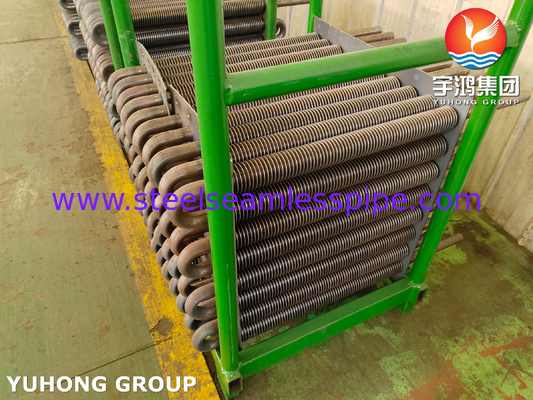

A106 Gr.B เหล็กกล้าคาร์บอนรูปตัว U ท่อครีบ HFW สำหรับเครื่องแลกเปลี่ยนความร้อน
ท่อครีบรูปตัวยูมีข้อดีหลายประการ ได้แก่ :
เพิ่มประสิทธิภาพการถ่ายเทความร้อน: ครีบบนท่อช่วยเพิ่มพื้นที่ผิว ซึ่งช่วยเพิ่มประสิทธิภาพการถ่ายเทความร้อน
ขนาดและน้ำหนักที่ลดลง: ประสิทธิภาพการถ่ายเทความร้อนที่เพิ่มขึ้นช่วยให้สามารถใช้เครื่องแลกเปลี่ยนความร้อนที่มีขนาดเล็กลงและเบาลงได้
ปรับปรุงความทนทานต่อการกัดกร่อน: ท่อครีบรูปตัวยูมักทำจากวัสดุที่มีความต้านทานการกัดกร่อนที่ดี ซึ่งทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่สมบุกสมบัน
ความแข็งแรงเชิงกลที่เพิ่มขึ้น: ครีบบนท่อยังให้ความแข็งแรงเชิงกลเพิ่มเติม ซึ่งจะเป็นประโยชน์ในการใช้งานที่มีแรงดันสูง
ข้อกำหนด Fin Tube
| ผลิตภัณฑ์ | พิมพ์ | ชื่อ | วัสดุท่อเปล่า | วัสดุครีบ |
|
เครื่องแลกเปลี่ยนความร้อน ครีบ หลอด |
ฝัง | G-TYPE FIN TUBE | เหล็กกล้าคาร์บอน ทองแดง เหล็กกล้าไร้สนิม โลหะผสม | อลูมิเนียม |
| อัด | โลหะเดี่ยว GOMBINED METAL | เหล็กกล้าคาร์บอน ทองแดง เหล็กกล้าไร้สนิม โลหะผสม | ทองแดง อะลูมิเนียม | |
|
ท่อครีบต่ำ T-TYPE FIN TUBE |
เหล็กกล้าคาร์บอน ทองแดง เหล็กกล้าไร้สนิม โลหะผสม | / | ||
|
หลอดไม้ไผ่ ท่อลูกฟูก |
เหล็กกล้าคาร์บอน ทองแดง เหล็กกล้าไร้สนิม โลหะผสม | / | ||
| แผล | ท่อครีบชนิด L / KL / LL | เหล็กกล้าคาร์บอน ทองแดง เหล็กกล้าไร้สนิม โลหะผสม | ทองแดง, อลูมิเนียม | |
| STRING | หลอดครีบสตริง | อะลูมิเนียม ทองแดง เหล็กกล้าคาร์บอน สเตนเลสสตีล | อะลูมิเนียม ทองแดง เหล็กกล้าคาร์บอน สเตนเลสสตีล | |
| U-TYPE | หลอดยูไทป์ | เหล็กกล้าคาร์บอน ทองแดง เหล็กกล้าไร้สนิม | / | |
| การเชื่อม | ท่อครีบเชื่อม HF | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสม | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสม | |
| U-TYPE | ท่อครีบชนิด H/HH | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสม | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสม | |
| การเชื่อม | หลอดครีบที่มีการศึกษา | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสม | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสม |
วัสดุท่อฐาน:
เหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน เหล็กกล้าผสม
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
ASME SA106/ASTM A106 Gr B Gr C,ASME SA179/ASTM A179,ASME SA192/ASTM A192
องค์ประกอบทางเคมีของโลหะผสมเหล็ก
| ระดับ | การกำหนดของ UNS | องค์ประกอบ, % | ||||||
| คาร์บอน | แมงกานีส | ฟอสฟอรัส สูงสุด | ซัลเฟอร์ สูงสุด | ซิลิคอน | โครเมียม | โมลิบดีนัม | ||
| P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0.025 | 0.025 | 0.10-0.50 | -- | 0.44-0.65 |
| P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0.025 | 0.025 | 0.10-0.30 น | 0.50-0.81 | 0.44-0.65 |
| P5 | K41545 | 0.15MAX | 0.30-0.60 น | 0.025 | 0.025 | 0.50สูงสุด | 4.00-6.00 น | 0.45-0.65 |
| P9 | K90941 | 0.15MAX | 0.30-0.60 น | 0.025 | 0.025 | 0.25-1.00 น | 1.00-1.50น | 0.44-0.65 |
| P11 | K11597 | 0.05-0.15 | 0.30-0.60 น | 0.025 | 0.025 | 0.50-1.00 น | 1.00-1.50น | 0.44-0.65 |
| P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0.025 | 0.025 | 0.5สูงสุด | 0.80-1.25 | 0.44-0.65 |
| หน้า 15 | K11578 | 0.05-0.15 | 0..30-0.60น | 0.025 | 0.025 | 1.15-1.65 | -- | 0.44-0.65 |
| หน้า 21 | K31545 | 0.05-0.15 | 0.30-0.60 น | 0.025 | 0.025 | 0.50สูงสุด | 2.65-3.35 | 0.80-1.06 |
เกรดวัสดุ
| อเมริกันสแตนดาร์ด | เหล็กออสเทนนิติก: TP304,TP304L,TP304H,TP304N,TP310S,TP316,TP316L,TP316Ti,TP316H,TP317,TP317L,TP321,TP321H,TP347,TP347H,904L… เหล็กดูเพล็กซ์ : S32101,S32205,S31803,S32304,S32750, S32760 คนอื่น:TP405,TP409,TP410,TP430,TP439,... |
| มาตรฐานยุโรป | 1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.441 0, 1.4501 |
| มาตรฐาน GOST | 08Х17T,08Х13,12Х13,12Х17,15Х25T,04Х18Н10,08Х20Н14С2, 08Х18Н12Б,10Х17Н13M2Т,10Х23Н18,08Х1810,08Х18Н10Т, 08Х 18Н12Т,08Х17Н15M3Т,12Х18Н10Т,12Х18Н12T,12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
รายละเอียดทางเทคนิค/รายละเอียดท่อฐาน
เส้นผ่านศูนย์กลางท่อ : 20 mm OD Min to 219 mm OD Max.
ความหนาของท่อ : ขั้นต่ำ 2 มม. ถึง 16 มม
วัสดุท่อ: เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม, โลหะผสมเหล็ก, เหล็กกล้า Corten, เหล็กกล้าดูเพล็กซ์, เหล็กกล้า Super Duplex, Inconel, โครเมียมสูงและนิกเกิลสูง, วัสดุ CK 20 และวัสดุอื่น ๆ
รายละเอียดครีบ
ความหนาของครีบ : ต่ำสุด0.8 มม. ถึงสูงสุด4 มม
ความสูงของครีบ : ต่ำสุด 0.25” (6.35 มม.) ถึงสูงสุด 1.5” (38 มม.)
ความหนาแน่นของครีบ : ขั้นต่ำ 43 ครีบต่อเมตรถึงสูงสุด287 ฟินต่อเมตร
วัสดุ: เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม, โลหะผสมเหล็ก, เหล็กกล้า Corten, Duplex Steel และ Incolloy
แอพพลิเคชั่น
ท่อครีบรูปตัว U มักใช้ในเครื่องแลกเปลี่ยนความร้อน หม้อไอน้ำ และการใช้งานถ่ายโอนความร้อนอื่นๆมีประโยชน์อย่างยิ่งในสถานการณ์ที่มีความแตกต่างของอุณหภูมิระหว่างของไหลที่มีการแลกเปลี่ยนมาก เนื่องจากครีบบนท่อจะเพิ่มพื้นที่ผิวการถ่ายเทความร้อนและปรับปรุงประสิทธิภาพท่อครีบรูปตัวยูยังใช้ในระบบปรับอากาศ ระบบทำความเย็น และงานอุตสาหกรรมอื่น ๆ ที่ต้องการการถ่ายเทความร้อน
