Yuhong Holding Group Co., LTD
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | YUHONG |
| ได้รับการรับรอง: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| หมายเลขรุ่น: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| รายละเอียดการบรรจุ: | พาเลท, กล่องไม้อัด |
| เวลาการส่งมอบ: | 7 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| โอดี: | OD ขั้นต่ำ 20 มม. ถึง OD สูงสุด 219 มม. | ดับเบิลยู.ที: | ขั้นต่ำ 2 มม. ถึง 16 มม |
|---|---|---|---|
| อัล: | อลู.1100,อลู.1060 | Ti: | Gr. กรัม 2,Gr.7,GR.12 2,Gr.7,GR.12 |

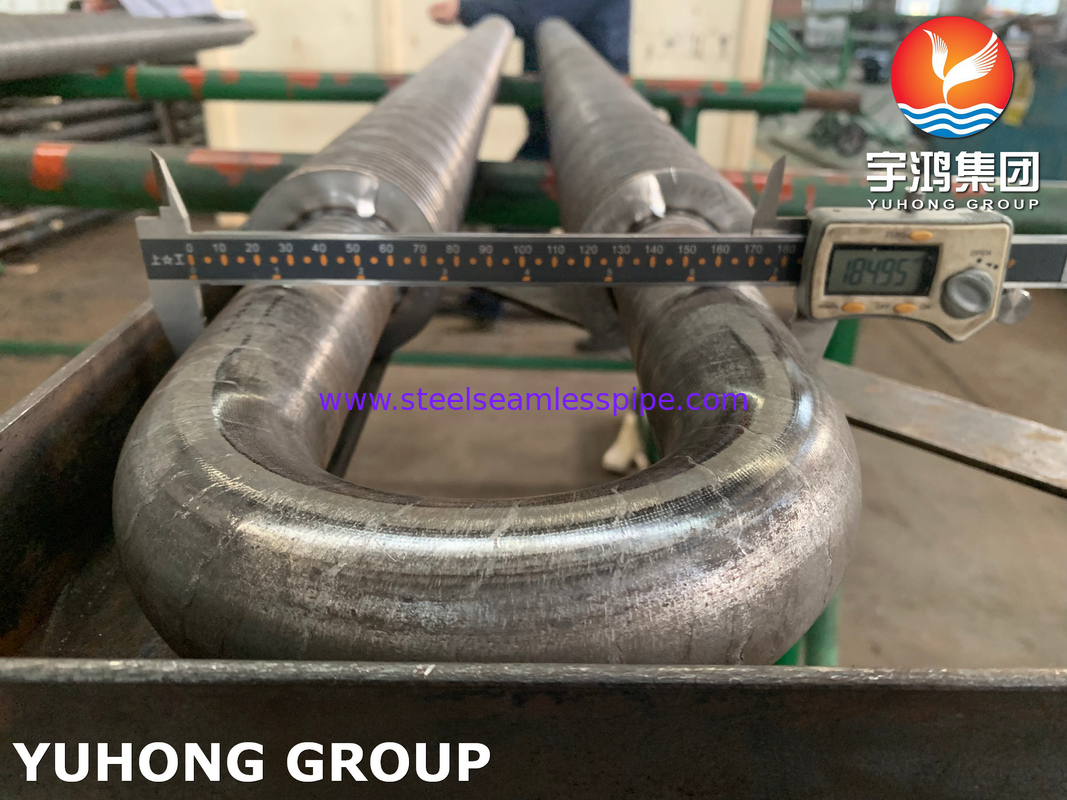

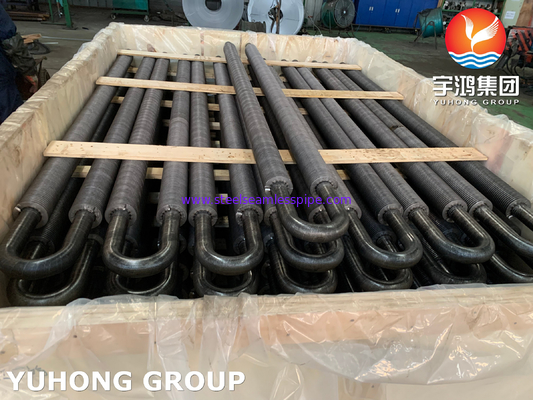

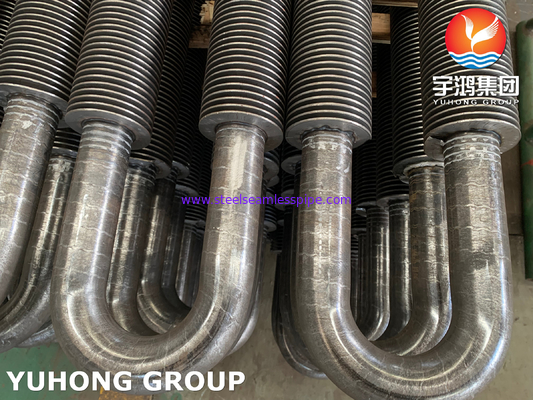

สแตนเลส U BEND HFW A106 GR.B ท่อยูครีบเกลียวรีด/สตั๊ด
ท่อครีบเป็นส่วนประกอบหลักของเครื่องแลกเปลี่ยนความร้อนเป็นชุดของท่อที่เพิ่มครีบไว้ด้านนอกเพื่อเพิ่มพื้นที่สัมผัสกับของไหลภายนอก เพื่อแลกเปลี่ยนความร้อนและระหว่างของไหลภายในท่อกับของไหลภายนอกท่อ
HFW Solid Finned Tubes ย่อมาจาก High Frequency Welded Helical Spiral Solid Finned Tubes
Helical Finned Tubes ช่วยให้นักออกแบบมีประสิทธิภาพเชิงความร้อนสูงและโซลูชันการออกแบบที่กะทัดรัดสำหรับเครื่องแลกเปลี่ยนความร้อนทั้งหมดที่ใช้ก๊าซไอเสียที่สะอาดHelical finned Tubes ผลิตขึ้นทั้งแบบ Solid และ Serrated
Helical Solid Finned Tubes เป็นผู้ผลิตโดยการพันแถบครีบต่อเนื่องแบบเกลียวบนท่อการเชื่อมความต้านทาน HF มักใช้ความถี่ 400 kHzครีบพันรอบท่อและเชื่อมต่อเนื่องแถบครีบถูกพันเป็นเกลียวบนท่อและเชื่อมต่อเนื่องด้วยกระบวนการไฟฟ้าความถี่สูงเข้ากับท่อฐานตามรากเกลียวแถบครีบถูกยึดไว้ภายใต้แรงดึงและถูกกักบริเวณด้านข้างขณะที่มันก่อตัวขึ้นรอบๆ ท่อ ดังนั้นจึงมั่นใจได้ว่าแถบนั้นสัมผัสอย่างแรงกับพื้นผิวของท่อฐานมีการเชื่อมต่อเนื่องที่จุดที่แถบครีบเริ่มงอรอบเส้นผ่านศูนย์กลางท่อก่อน โดยใช้กระบวนการเชื่อมอาร์กโลหะด้วยแก๊ส
สำหรับขนาดท่อหรือท่อที่กำหนด พื้นที่ผิวถ่ายเทความร้อนที่ต้องการต่อหน่วยความยาวของท่อสามารถหาได้โดยการระบุความสูงของครีบ ความหนาของครีบ และ/หรือจำนวนครีบต่อความยาวเมตรที่เหมาะสม
ท่อครีบแข็ง HFW
การกำหนดค่าท่อครีบเหล็กเชื่อมนี้สามารถใช้กับการใช้งานแลกเปลี่ยนความร้อนในทางปฏิบัติ และเหมาะอย่างยิ่งสำหรับการใช้งานที่อุณหภูมิสูงและความดันสูงคุณสมบัติที่สำคัญของโครงแบบนี้คือประสิทธิภาพ การยึดติดของครีบกับท่ออย่างมีประสิทธิภาพภายใต้สภาวะอุณหภูมิและความดันทั้งหมด และความสามารถในการทนต่ออุณหภูมิด้านครีบที่สูง
ครีบเกลียวต่อเนื่องติดอยู่กับท่อฐานโดยการเชื่อมด้วยความต้านทานไฟฟ้าความถี่สูง เพื่อให้การยึดเกาะมีประสิทธิภาพและเชื่อถือได้ทางความร้อน
รายละเอียดทางเทคนิค/รายละเอียดท่อฐาน
เส้นผ่านศูนย์กลางท่อ : 20 mm OD Min to 219 mm OD Max.
ความหนาของท่อ : ขั้นต่ำ 2 มม. ถึง 16 มม
วัสดุท่อ: เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม, โลหะผสมเหล็ก, เหล็กกล้า Corten, เหล็กกล้าดูเพล็กซ์, เหล็กกล้า Super Duplex, Inconel, โครเมียมสูงและนิกเกิลสูง, วัสดุ CK 20 และวัสดุอื่น ๆ
รายละเอียดครีบ
ความหนาของครีบ : ต่ำสุด0.8 มม. ถึงสูงสุด4 มม
ความสูงของครีบ : ต่ำสุด 0.25” (6.35 มม.) ถึงสูงสุด 1.5” (38 มม.)
ความหนาแน่นของครีบ : ขั้นต่ำ 43 ครีบต่อเมตรถึงสูงสุด287 ฟินต่อเมตร
วัสดุ: เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม, โลหะผสมเหล็ก, เหล็กกล้า Corten, Duplex Steel และ Incolloy
สำหรับใบเสนอราคาที่รวดเร็ว โปรดส่งพร้อมกับข้อกำหนดต่อไปนี้:
จำนวนชิ้น,
ท่อฐาน: เส้นผ่านศูนย์กลาง ความหนา ความยาว และข้อมูลจำเพาะของวัสดุ
ครีบ: ข้อมูลจำเพาะของวัสดุ ประเภท (ทึบหรือหยัก) ความสูง ความหนา ระยะห่าง ความยาวครีบ และส่วนที่ไม่มีครีบรายละเอียดการเตรียมการเชื่อมหากจำเป็น
ระยะเวลาการจัดส่งที่จำเป็น
คำสำคัญ: ท่อครีบ, ท่อครีบ, ท่อครีบครีบท่อครีบ, ท่อครีบแข็ง, ท่อครีบหยัก, ท่อครีบหยักแบบหยัก, Tubos Aletados
| *นี่คือรูปแบบครีบ/ท่อที่พบได้บ่อยที่สุดเรามีครีบเพลทและท่อรวมกันมากกว่า 20 แบบติดต่อฉันสำหรับข้อมูลเพิ่มเติมและตัวเลือก | ||
| พื้นผิวลานครีบ (ท่อ OD - ความสูงของครีบเกลียวที่มีอยู่บนท่อ) |
||
| 5/8″ – 3/8″, 1/2″ และ 7/16″ | 1″ – 3/8″, 1/2″ , 7/16″ และ 5/8″ | 1 1/4″ – 3/8″, 1/2″ , 7/16″ และ 5/8″ |
| 15.875 มม. – 9.525 มม. 12.7 มม. และ 11.113 มม. | 25.4 มม. – 9.525 มม. 12.7 มม. 11.113 มม. และ 15.875 มม. | 31.75 มม. – 9.525 มม. 12.7 มม. 11.113 มม. และ 15.875 มม. |
|
||
