Yuhong Holding Group Co., LTD
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | YUHONG |
| ได้รับการรับรอง: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| หมายเลขรุ่น: | ASTM A335 P11 ท่อครีบเหล็กอัลลอยด์ |
| จำนวนสั่งซื้อขั้นต่ำ: | 500KGS |
|---|---|
| รายละเอียดการบรรจุ: | กล่องไม้อัด / กล่องเหล็ก |
| เวลาการส่งมอบ: | 7 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C,T/T |
| ชื่อผลิตภัณฑ์: | หลอดครีบที่มีกระดุม | หลอดมาตรฐาน: | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสมเหล็ก |
|---|---|---|---|
| วัสดุท่อ: | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสมเหล็ก | พิมพ์: | การเชื่อม, กระดุม |
| หลอด OD: | 20 มม. ถึง 219 มม | ความหนาของท่อ: | 2 มม. ถึง 16 มม |
| ความยาวท่อ: | สามารถปรับแต่งได้ | ความหนาของครีบ: | 0.8 มม. ถึง 4 มม |
| ความหนาแน่นของครีบ: | 43 ฟินต่อเมตร สูงสุด 287 ฟินต่อเมตร | ความสูงของครีบ: | 0.25" (6.35 มม.) ถึง 1.5" (38 มม.) |
| แอปพลิเคชัน: | แอร์คูลเลอร์, เครื่องแลกเปลี่ยนความร้อน, ไอระเหย, คอนเดนเซอร์ | ||
| แสงสูง: | ท่อครีบโลหะผสมเหล็ก,ท่อครีบ ASTM A335 P11,ท่อครีบแลกเปลี่ยนความร้อน |
||

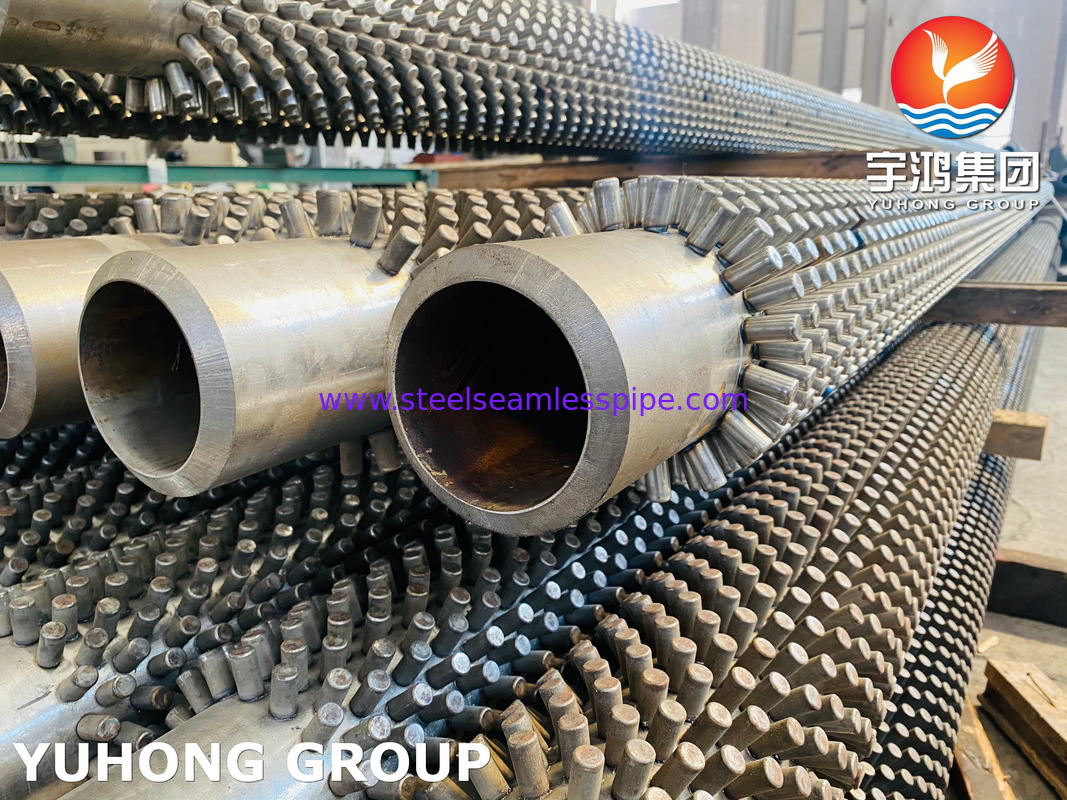

ASTM A335 P11 โลหะผสมเหล็กหมุดพินท่อครีบ / ท่อสำหรับแลกเปลี่ยนความร้อน
Studded Fin Tube / ท่อ Finned Pin แบบ Studdedเป็นท่อที่ใช้ในเครื่องแลกเปลี่ยนความร้อนที่มีแกนและครีบยื่นออกมาบนพื้นผิวสิ่งเหล่านี้ช่วยเพิ่มพื้นที่ผิวของท่อซึ่งจะช่วยเพิ่มประสิทธิภาพการถ่ายเทความร้อนท่อเหล่านี้มักใช้ในการใช้งานที่อุณหภูมิสูงและความดันสูง เช่น ในอุตสาหกรรมเคมี ปิโตรเลียม และก๊าซธรรมชาติปุ่มสตั๊ดสามารถทำจากวัสดุได้หลากหลาย รวมถึงเหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม และโลหะผสมอื่นๆครีบยังสามารถทำจากวัสดุต่างๆ เช่น อะลูมิเนียมหรือทองแดงStudded Pin Finned Tubes ได้รับการออกแบบมาให้ทนทานต่อสภาวะการทำงานที่รุนแรงและเป็นทางเลือกที่เชื่อถือได้สำหรับการใช้งานถ่ายเทความร้อน
ข้อกำหนด Fin Tube
| ผลิตภัณฑ์ | พิมพ์ | ชื่อ | วัสดุท่อเปล่า | วัสดุครีบ |
| ท่อครีบแลกเปลี่ยนความร้อน | ฝัง | G-TYPE FIN TUBE | เหล็กกล้าคาร์บอน ทองแดง เหล็กกล้าไร้สนิม โลหะผสม | อลูมิเนียม |
| อัด | โลหะเดี่ยว GOMBINED METAL | เหล็กกล้าคาร์บอน ทองแดง เหล็กกล้าไร้สนิม โลหะผสม | ทองแดง อะลูมิเนียม | |
|
ท่อครีบต่ำ หลอดครีบ T-TYPE |
เหล็กกล้าคาร์บอน ทองแดง เหล็กกล้าไร้สนิม โลหะผสม | / | ||
|
หลอดไม้ไผ่ ท่อลูกฟูก |
เหล็กกล้าคาร์บอน ทองแดง เหล็กกล้าไร้สนิม โลหะผสม |
/ |
||
| แผล | ท่อครีบชนิด L / KL / LL | เหล็กกล้าคาร์บอน ทองแดง เหล็กกล้าไร้สนิม โลหะผสม | ทองแดง, อลูมิเนียม | |
| STRING | หลอดครีบสตริง | อะลูมิเนียม ทองแดง เหล็กกล้าคาร์บอน สเตนเลสสตีล | อะลูมิเนียม ทองแดง เหล็กกล้าคาร์บอน สเตนเลสสตีล | |
| U-TYPE | หลอดยูไทป์ | เหล็กกล้าคาร์บอน ทองแดง เหล็กกล้าไร้สนิม | / | |
| การเชื่อม | ท่อครีบเชื่อม HF | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสม | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสม | |
| ท่อครีบชนิด H/HH | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสม | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสม | ||
| หลอดครีบที่มีการศึกษา | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสม | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสม |
องค์ประกอบทางเคมีของโลหะผสมเหล็ก
| ระดับ | การกำหนดของ UNS | องค์ประกอบ, % | ||||||
| คาร์บอน | แมงกานีส | ฟอสฟอรัส สูงสุด | ซัลเฟอร์ สูงสุด | ซิลิคอน | โครเมียม | โมลิบดีนัม | ||
| P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0.025 | 0.025 | 0.10-0.50 | -- | 0.44-0.65 |
| P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0.025 | 0.025 | 0.10-0.30 น | 0.50-0.81 | 0.44-0.65 |
| P5 | K41545 | 0.15MAX | 0.30-0.60 น | 0.025 | 0.025 | 0.50สูงสุด | 4.00-6.00 น | 0.45-0.65 |
| P9 | K90941 | 0.15MAX | 0.30-0.60 น | 0.025 | 0.025 | 0.25-1.00 น | 1.00-1.50น | 0.44-0.65 |
| P11 | K11597 | 0.05-0.15 | 0.30-0.60 น | 0.025 | 0.025 | 0.50-1.00 น | 1.00-1.50น | 0.44-0.65 |
| P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0.025 | 0.025 | 0.5สูงสุด | 0.80-1.25 | 0.44-0.65 |
| หน้า 15 | K11578 | 0.05-0.15 | 0..30-0.60น | 0.025 | 0.025 | 1.15-1.65 | -- | 0.44-0.65 |
| หน้า 21 | K31545 | 0.05-0.15 | 0.30-0.60 น | 0.025 | 0.025 | 0.50สูงสุด | 2.65-3.35 | 0.80-1.06 |
รายละเอียดทางเทคนิค/รายละเอียดท่อฐาน
เส้นผ่านศูนย์กลางท่อ : 20 mm OD Min to 219 mm OD Max.
ความหนาของท่อ : ขั้นต่ำ 2 มม. ถึง 16 มม
วัสดุท่อ: เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม, โลหะผสมเหล็ก, เหล็กกล้า Corten, เหล็กกล้าดูเพล็กซ์, เหล็กกล้า Super Duplex, Inconel, โครเมียมสูงและนิกเกิลสูง, วัสดุ CK 20 และวัสดุอื่น ๆ
รายละเอียดครีบ
ความหนาของครีบ : ต่ำสุด0.8 มม. ถึงสูงสุด4 มม
ความสูงของครีบ : ต่ำสุด 0.25” (6.35 มม.) ถึงสูงสุด 1.5” (38 มม.)
ความหนาแน่นของครีบ : ขั้นต่ำ 43 ครีบต่อเมตรถึงสูงสุด287 ฟินต่อเมตร
วัสดุ: เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม, โลหะผสมเหล็ก, เหล็กกล้า Corten, Duplex Steel และ Incolloy
สำหรับใบเสนอราคาที่รวดเร็ว โปรดส่งพร้อมกับข้อกำหนดต่อไปนี้:
จำนวนชิ้น,
ท่อฐาน: เส้นผ่านศูนย์กลาง ความหนา ความยาว และข้อมูลจำเพาะของวัสดุ
ครีบ: ข้อมูลจำเพาะของวัสดุ ประเภท (ทึบหรือหยัก) ความสูง ความหนา ระยะห่าง ความยาวครีบ และส่วนที่ไม่มีครีบรายละเอียดการเตรียมการเชื่อมหากจำเป็น
ระยะเวลาการจัดส่งที่จำเป็น
ข้อดีของ Studded Tubes
หลอดครีบแบบ Studded Pin มักถูกเลือกสำหรับการใช้งานการถ่ายเทความร้อน เนื่องจากมีข้อดีหลายประการเหนือหลอดประเภทอื่นแกนและครีบบนพื้นผิวของท่อช่วยเพิ่มพื้นที่ผิว ซึ่งช่วยเพิ่มประสิทธิภาพการถ่ายเทความร้อนซึ่งหมายความว่าสามารถใช้เครื่องแลกเปลี่ยนความร้อนที่มีขนาดเล็กลงเพื่อให้ได้ระดับการถ่ายเทความร้อนที่เท่ากันกับเครื่องแลกเปลี่ยนความร้อนที่ใหญ่ขึ้น ซึ่งส่งผลให้ประหยัดค่าใช้จ่ายนอกจากนี้ ปุ่มสตั๊ดและครีบยังช่วยขัดขวางการไหลแบบราบเรียบและส่งเสริมการไหลแบบปั่นป่วน ซึ่งยังช่วยเพิ่มการถ่ายเทความร้อนอีกด้วยท่อครีบแบบสตั๊ดเดิลพินยังมีความทนทานและสามารถทนต่อสภาวะการทำงานที่รุนแรง ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับการใช้งานที่อุณหภูมิสูงและแรงดันสูง
1. เนื่องจากซี่โครงพินของท่อสตั๊ดเป็นโครงสร้างแบบคานยื่นที่มีโครงสร้างกะทัดรัด พินริบจะสั่นสะเทือนภายใต้แรงกระแทกของการไหลของอากาศ ทำให้เขม่าสะสมได้ยาก
2. เนื่องจากการชะล้างก๊าซไอเสียอย่างปั่นป่วน องค์ประกอบการแลกเปลี่ยนความร้อนของท่อแบบกระดุมมีประสิทธิภาพการถ่ายเทความร้อนสูงและความสามารถในการกำจัดขี้เถ้าที่แข็งแกร่ง
การประยุกต์ใช้ Finned Tube ในอุตสาหกรรม
