Yuhong Holding Group Co., LTD
สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | YuHong |
ได้รับการรับรอง: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
หมายเลขรุ่น: | TP304 T12 |
จำนวนสั่งซื้อขั้นต่ำ: | 100kgs |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | ตัวเรือนไม้ / กล่องเหล็ก / บันเดิลพร้อมฝาพลาสติก |
เวลาการส่งมอบ: | 7 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T |
สามารถในการผลิต: | ตามคำขอของลูกค้า |
วัสดุ FIN: | ที12 | วัสดุท่อ: | TP304,TP304L,TP316L,TP317L,TP321,TP310S |
---|---|---|---|
ยี่ห้อ: | YH,YHSS,หยูหง | โอดี: | OD ขั้นต่ำ 20 มม. ถึง OD สูงสุด 219 มม. |
แสงสูง: | ท่อครีบสแตนเลส SMLS,ท่อครีบ T12,ท่อครีบอัด HFW |

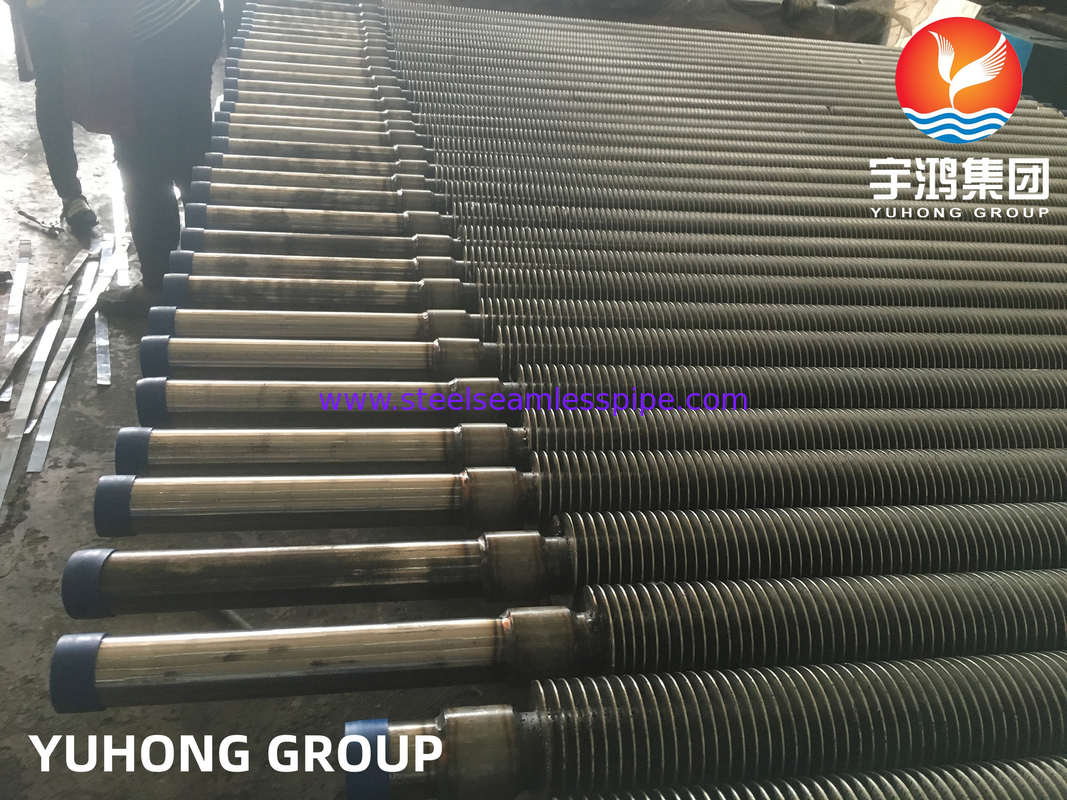

ASME SA 213 TP304 T12 HFW FINNED TUBE SMLS วัสดุสแตนเลสสำหรับแลกเปลี่ยนความร้อน
HFW Solid Finned Tubes ย่อมาจาก High Frequency Welded Helical Spiral Solid Finned Tubes
Helical Finned Tubes ช่วยให้นักออกแบบมีประสิทธิภาพเชิงความร้อนสูงและโซลูชันการออกแบบที่กะทัดรัดสำหรับเครื่องแลกเปลี่ยนความร้อนทุกประเภทที่ใช้ก๊าซไอเสียที่สะอาดHelical finned Tubes ผลิตขึ้นทั้งแบบ Solid และ Serrated
Helical Solid Finned Tubes เป็นผู้ผลิตโดยการพันแถบครีบต่อเนื่องแบบเกลียวบนท่อการเชื่อมความต้านทาน HF มักใช้ความถี่ 400 kHzครีบพันรอบท่อและเชื่อมต่อเนื่องแถบครีบถูกพันเป็นเกลียวบนท่อและเชื่อมต่อเนื่องด้วยกระบวนการไฟฟ้าความถี่สูงเข้ากับท่อฐานตามรากเกลียวแถบครีบถูกยึดไว้ภายใต้แรงดึงและถูกกักบริเวณด้านข้างขณะที่มันก่อตัวขึ้นรอบๆ ท่อ ดังนั้นจึงมั่นใจได้ว่าแถบนั้นสัมผัสอย่างแรงกับพื้นผิวของท่อฐานมีการเชื่อมต่อเนื่องที่จุดที่แถบครีบเริ่มงอรอบเส้นผ่านศูนย์กลางท่อก่อน โดยใช้กระบวนการเชื่อมอาร์กโลหะด้วยแก๊ส
สำหรับขนาดท่อหรือท่อที่กำหนด พื้นที่ผิวถ่ายเทความร้อนที่ต้องการต่อหน่วยความยาวของท่อสามารถหาได้โดยการระบุความสูงของครีบ ความหนาของครีบ และ/หรือจำนวนครีบต่อความยาวเมตรที่เหมาะสม
ท่อครีบแข็ง HFW
การกำหนดค่าท่อครีบเหล็กเชื่อมนี้สามารถใช้กับการใช้งานแลกเปลี่ยนความร้อนในทางปฏิบัติ และเหมาะอย่างยิ่งสำหรับการใช้งานที่อุณหภูมิสูงและความดันสูงคุณสมบัติที่สำคัญของโครงแบบนี้คือประสิทธิภาพ การยึดติดของครีบกับท่ออย่างมีประสิทธิภาพภายใต้สภาวะอุณหภูมิและความดันทั้งหมด และความสามารถในการทนต่ออุณหภูมิด้านครีบที่สูง
ครีบเกลียวต่อเนื่องติดอยู่กับท่อฐานโดยการเชื่อมด้วยความต้านทานไฟฟ้าความถี่สูง เพื่อให้การยึดเกาะมีประสิทธิภาพและเชื่อถือได้ทางความร้อน
รายละเอียดทางเทคนิค/รายละเอียดท่อฐาน
เส้นผ่านศูนย์กลางท่อ : 20 mm OD Min to 219 mm OD Max.
ความหนาของท่อ : ขั้นต่ำ 2 มม. ถึง 16 มม
วัสดุท่อ: เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม, โลหะผสมเหล็ก, เหล็กกล้า Corten, เหล็กกล้าดูเพล็กซ์, เหล็กกล้า Super Duplex, Inconel, โครเมียมสูงและนิกเกิลสูง, วัสดุ CK 20 และวัสดุอื่น ๆ
รายละเอียดครีบ
ความหนาของครีบ : ต่ำสุด0.8 มม. ถึงสูงสุด4 มม
ความสูงของครีบ : ต่ำสุด 0.25” (6.35 มม.) ถึงสูงสุด 1.5” (38 มม.)
ความหนาแน่นของครีบ : ขั้นต่ำ 43 ครีบต่อเมตรถึงสูงสุด287 ฟินต่อเมตร
วัสดุ: เหล็กกล้าคาร์บอน, เหล็กกล้าไร้สนิม, โลหะผสมเหล็ก, เหล็กกล้า Corten, Duplex Steel และ Incolloy
สำหรับใบเสนอราคาที่รวดเร็ว โปรดส่งพร้อมกับข้อกำหนดต่อไปนี้:
จำนวนชิ้น,
ท่อฐาน: เส้นผ่านศูนย์กลาง ความหนา ความยาว และข้อมูลจำเพาะของวัสดุ
ครีบ: ข้อมูลจำเพาะของวัสดุ ประเภท (ทึบหรือหยัก) ความสูง ความหนา ระยะห่าง ความยาวครีบ และส่วนที่ไม่มีครีบรายละเอียดการเตรียมการเชื่อมหากจำเป็น
ระยะเวลาการจัดส่งที่จำเป็น
คำสำคัญ: ท่อครีบ, ท่อครีบ, ท่อครีบครีบท่อครีบ, ท่อครีบแข็ง, ท่อครีบหยัก, ท่อครีบหยักแบบหยัก, Tubos Aletados
*นี่คือรูปแบบครีบ/ท่อที่พบมากที่สุดเรามีครีบเพลทและท่อรวมกันมากกว่า 20 แบบติดต่อฉันสำหรับข้อมูลเพิ่มเติมและตัวเลือก | ||
พื้นผิวลานครีบ (ท่อ OD - ความสูงของครีบเกลียวที่มีอยู่บนท่อ) |
||
5/8″ – 3/8″, 1/2″ และ 7/16″ | 1″ – 3/8″, 1/2″ , 7/16″ และ 5/8″ | 1 1/4″ – 3/8″, 1/2″ , 7/16″ และ 5/8″ |
15.875 มม. – 9.525 มม. 12.7 มม. และ 11.113 มม. | 25.4 มม. – 9.525 มม. 12.7 มม. 11.113 มม. และ 15.875 มม. | 31.75 มม. – 9.525 มม. 12.7 มม. 11.113 มม. และ 15.875 มม. |
|
