Yuhong Holding Group Co., LTD
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | YUHONG |
| ได้รับการรับรอง: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| หมายเลขรุ่น: | 90DEGREE ข้อศอก EN10253-2 13CrMo4-5 ประเภท A 508 * 17.5 MM BUTT WELDING PIPE FITTING |
| จำนวนสั่งซื้อขั้นต่ำ: | 100kgs |
|---|---|
| ราคา: | NEGOTIABLE |
| รายละเอียดการบรรจุ: | ตัวเรือนไม้ / กล่องเหล็ก / บันเดิลพร้อมฝาพลาสติก |
| เวลาการส่งมอบ: | 20-80 |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| NDT: | MT, PMI, RT | วัสดุ: | เหล็กกล้าคาร์บอน |
|---|---|---|---|
| รูปร่าง: | ข้อศอก | สัมพันธ์: | เชื่อม |
| Technics: | BUTT WELD | ประเภท: | ข้อศอก, หัวนม, ท่อเกลียว, ตัวลด, ข้อศอกที |
| มาตรฐาน: | ANSI, DIN, ASME, JIS, gb และอื่น ๆ | สี: | สีดำ |
| ความหนา: | STD, DIN, SCH40, SGP, sch10-xxs (2-60 มม.) | คำสำคัญ: | ข้อต่อท่อ |
| แสงสูง: | 13CrMo4-5 ข้อศอกท่อ 90 องศา,EN10253-2 ข้อศอกท่อ 90 องศา,EN10253-2 ข้อต่อ Buttweld |
||

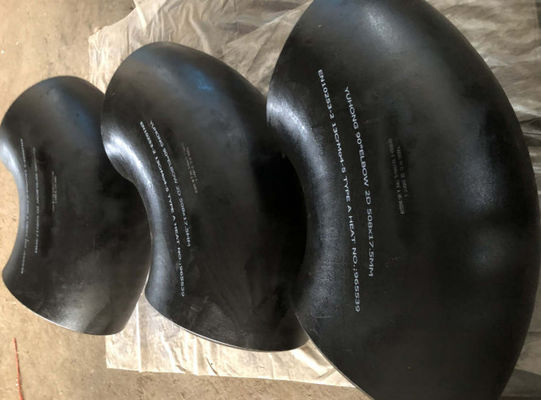

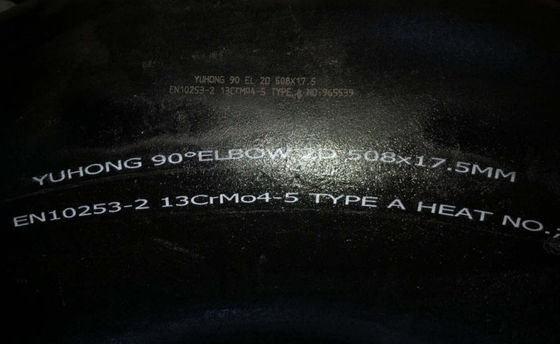

90DEGREE ข้อศอก EN10253-2 13CrMo4-5 ประเภท A 508 * 17.5 MM BUTT WELDING PIPE FITTING
เราเป็นหนึ่งในผู้จำหน่ายผลิตภัณฑ์ท่อส่งโครงการที่ใหญ่ที่สุดในประเทศจีนผลิตภัณฑ์ของเราประกอบด้วยท่อเหล็ก / ท่อฟิตติ้งหน้าแปลนด้วยการพัฒนามากกว่า 20 ปีเราได้สะสมลูกค้าจำนวนมากทั่วโลกและผลิตภัณฑ์ Yuhong ยังได้รับการยกย่องอย่างมากในหมู่ลูกค้า
1 ขอบเขต
1.1 ส่วนนี้ของ EN 10253 ระบุข้อกำหนดการจัดส่งทางเทคนิคสำหรับอุปกรณ์เชื่อมชนแบบไร้รอยต่อและแบบเชื่อม (ข้อศอกตัวลดศูนย์กลางและนอกรีตเท่ากับและลด tees หมวก) ที่ทำจากสเตนเลสสตีลออสเทนนิติกและออสเทนนิติก - เฟอร์ริติก (ดูเพล็กซ์) โดยไม่มีข้อกำหนดการตรวจสอบเฉพาะ
ระบุ:
| ข้อมูลจำเพาะ | EN 10253/1 |
| EN 10253/2 Type A - ลดโหลดแฟกเตอร์ | |
| EN 10253/2 ประเภท B - ปัจจัยการโหลดเต็ม | |
| ใบรับรองการทดสอบ | ใบรับรองการทดสอบของผู้ผลิตตาม EN10204 3.1, 3.2 / ภายใต้หน่วยงานตรวจสอบบุคคลที่สามเช่น DNV, LLOYDS, SGS, TUV, ABS ETC / ใบรับรองการทดสอบในห้องปฏิบัติการจากห้องปฏิบัติการที่ได้รับการรับรอง NABL |
| เงื่อนไขการจัดส่ง | เป็นแบบ Normalized และ Tempered - BR / N / Q / T, Machined, Rolled, Thermomechanical Rolled / Formed, Normalizing Rolled |
| มาตรฐานมิติ | MSS SP44, ANSI B16.48, ANSI B16.36, ANSI B16.28, ANSI B16.47, ANSI B16.5 |
| สร้างกระบวนการ | รีดปลอมเครื่องจักรกล |
| ประเภท | EN 10253 ข้อศอก |
| เส้นผ่านศูนย์กลางภายนอก 2 มิติและขนาดความหนาของผนัง | 1/2 "NB ถึง 60" NB (ขนาดกระบอกสูบที่กำหนด) |
| ความหนาของผนัง: ตั้งแต่ 1 มม. ถึง 100 มม | |
| บรรจุภัณฑ์ | ฝาท้ายพลาสติก / มัด / กล่องไม้ / หลวม / ห่อผ้าพลาสติก / พาเลทไม้ / ตัวป้องกันเอียง |
1.2 ข้อ จำกัด ในการใช้งาน
ความกดดันและอุณหภูมิที่อนุญาตเป็นความรับผิดชอบของลูกค้าตามความทันสมัยและในการใช้ค่าสัมประสิทธิ์ความปลอดภัยในข้อบังคับการใช้งานรหัสและมาตรฐานโดยทั่วไปค่าสัมประสิทธิ์รอยต่อจะใช้ในการคำนวณความหนาของส่วนประกอบซึ่งรวมถึงรอยเชื่อมหนึ่งหรือหลายจุดนอกเหนือจากเส้นรอบวง:
สำหรับอุปกรณ์ที่ต้องผ่านการทดสอบแบบสุ่มโดยไม่ทำลาย: 0,85;
สำหรับอุปกรณ์ที่ไม่อยู่ภายใต้การทดสอบแบบไม่ทำลายอื่น ๆ นอกเหนือจากการตรวจสอบด้วยสายตา: 0,7
1.3 เว้นแต่จะระบุไว้เป็นอย่างอื่นในส่วนนี้ของ EN 10253 ข้อกำหนดการจัดส่งทางเทคนิคทั่วไปใน EN 10021 จะมีผลบังคับใช้
อุปกรณ์ En 10253-2 มีข้อกำหนดในการจัดส่งทางเทคนิคบางประการเช่นประเภทเครื่องหมายเกรดเหล็กหีบห่อขนาดและอื่น ๆง่ายสำหรับลูกค้าที่จะทราบรายละเอียดตามข้อกำหนดBend En 10253-2-type A นั้นคล้ายกับข้อศอกประเภท A แต่การโค้งงอจะยาวกว่าทำให้ไม่ต้องออกแรงกดบนผนังอย่างกะทันหันDIN En 10253 2 Type B Elbow สั้นและสามารถตัดแรงกดได้มากเมื่อถึงคราวอย่างไรก็ตามข้อศอก BS En 10253-2 Type B และอุปกรณ์อื่น ๆ ของเราประกอบด้วยคุณภาพที่เหนือกว่าและผ่านการทดสอบอย่างรอบคอบเพื่อให้ลูกค้าของเราได้รับผลิตภัณฑ์ที่ดีที่สุด
แผนภูมิขนาดของ En 10253-2 ประเภทข้อศอก
| EN 10253-1, Bauart 3, 90 ° | ||||
| DN | ง | ที | ฉ | ข |
| 15 | 21,3 | 2,0 | 29 | 38 |
| 20 | 26,9 | 2,3 | 29 | 43 |
| 25 | 33,7 | 2,6 | 38 | 56 |
| 32 | 42,4 | 2,6 | 48 | 70 |
| 40 | 48,3 | 2,6 | 57 | 83 |
| 50 | 60,3 | 2,9 | 76 | 106 |
| 65 | 76,1 | 2,9 | 95 | 132 |
| 80 | 88,9 | 3,2 | 114 | 159 |
| 100 | 114,3 | 3,6 | 152 | 210 |
| 125 | 139,7 | 4,0 | 190 | 262 |
| 150 | 168,3 | 4,5 | 229 | 313 |
| 200 | 219,1 | 6,3 | 305 | 414 |
| 250 | 273,0 | 6,3 | 381 | 518 |
| 300 | 323,9 | 7,1 | 457 | 619 |
การใช้ข้อศอก En 10253-2
